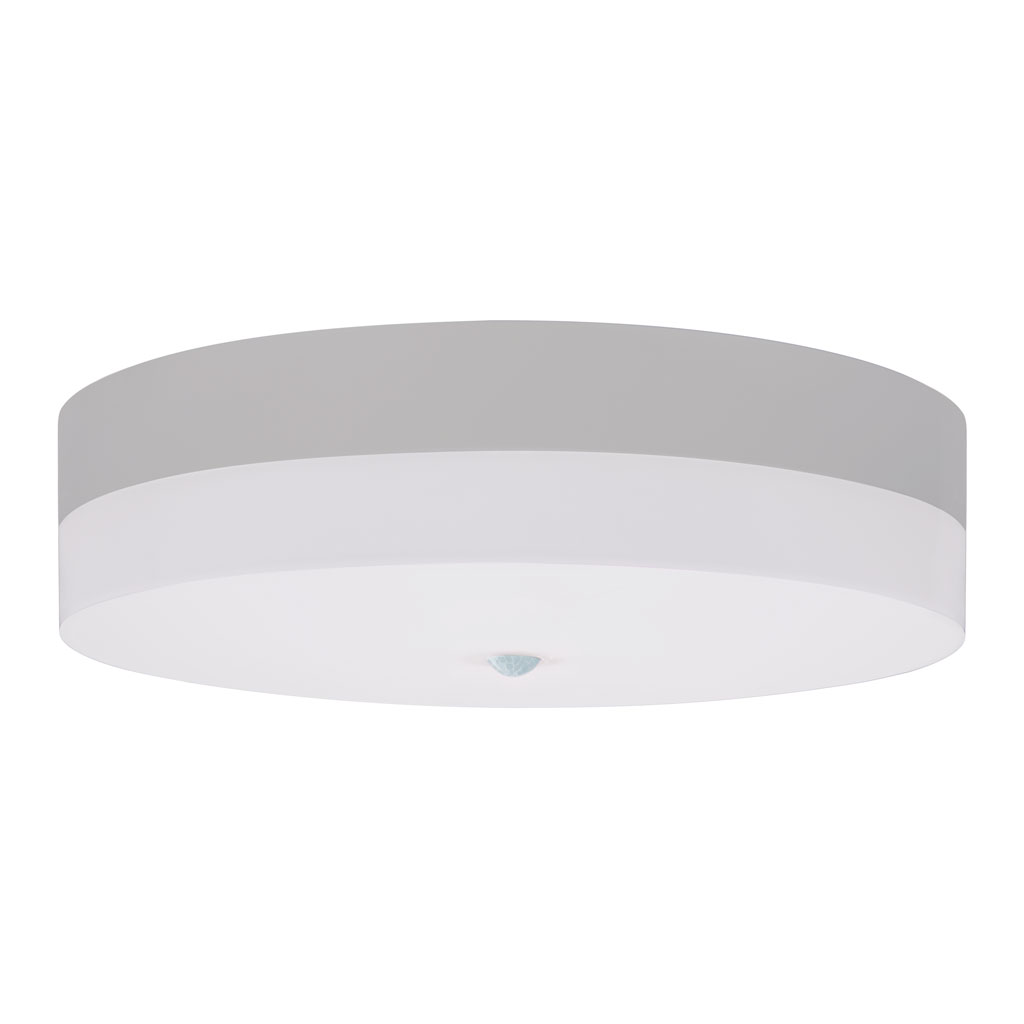

Sirius-R32N-4-B

Intelligente Leuchte TRIVALITE mit Präsenzmelder

E-Nr.: 941 412 709

Preis auf Anfrage

Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
Stromsparende, langlebige LED-Technik
Hochwertige Verarbeitung und Materialien
Intelligente Decken- und Wandanbauleuchte, rund
Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung, klare Bereichs-Eingrenzung dank Abdeckclip
Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht
Einfache Funk oder 1-Draht-Erweiterung zu intelligentem, vorkonfiguriertem Leuchten-Netzwerk
2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern
Schwarm- Funktionalität
Zeitloses Design aus weiss-mattem / grauem Polycarbonat
Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen
DC-Erkennung mit automatischem Aufruf von Notlicht-Steuerprogramm

il2_r32_c_a_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	2.5 - 3
Montagehöhe minimum [m]	2
Montagekategorie	Decken-Anbau Nass
Material und Bauform
Farbe	Grau
UV-Beständig	ja
Lichttechnik
Farbtemperatur [K]	4000
Farbwiedergabe-Index (CRI)	> 85
Leuchtmittel	LED
Lichtanteil direkt-indirekt	92 % / 8 %
Lichtausbeute [lm/W]	132
Lichtaustritt	direkt
Lichtstrom (ab Diffusor) [lm]	1700
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V
Maximale Länge Datendraht «D» [km]	1
Maximale Leistungsaufnahme [W]	14
Sensoreigenschaften
Erfassungswinkel [°]	360
Funktionseigenschaften
Fernbedienbar (IR)	Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android)
Steuerung	TRIVALITE
Geeignet für drahtlose Übertragung	ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	1 - 1000
Halbautomatik	ja
Orientierungslicht	ja
Steuerausgang	Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Tastereingang	ja
Notlicht
Geeignet für Notlicht	ja
Lichtstrom bei Notlicht (ab Diffusor) [lm]	200
Notlicht	mit 230 V DC
Lieferumfang
Mit Betriebsgerät	LED, ja
Bewegungsmelder	ja
Leuchtmittel	ja
Lichtsensor	ja
Deklarationen
Schutzart [IP]	54
Schutzklasse	II
Energieeffizienzklasse Leuchte/System	D
Energieeffizienzklasse Leuchtmittel	B
Lebensdauer L70B10 bei 25°C [h]	50000

pd9_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Sirius-r32w-x-y_LV

1) Draht Gruppen/System-Betrieb

Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Datendraht «D» (Bus-Topologie). Die maximal zulässige Länge des Datendrahtes «D» ist 1 km.

2) Funk Gruppen/System-Betrieb

Für die Kommunikation zwischen mehreren Leuchten kann alternativ zur Drahtkommunikation ein Funknetz aufgebaut werden. Funknetze funktionieren ohne Einschränkung auch Sicherungsgruppen übergreifend.

3) Gruppen-/Systembetrieb über 2 Sicherungsgruppen

Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von Fehlerstrom-Leitungsschutzschaltern FI-LS/FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS/FI geführt werden.

4) Normalbetrieb mit externem Taster

Für eine noch einfachere Installation empfehlen wir die Verwendung von Funktaster mit Funkenpfänger an der Leuchte.

5) Master-Slave-Betrieb

In der Werkseinstellung kann via Tastereingang T2 ein Slavepräsenzmelder von BEG, zur Erweiterung des Erfassungsbereiches, angeschlossen werden.

Typ	Beschreibung
Datenblatt	Datenblatt Sirius-R32N-4-B
BIM-Daten	BIM Modell Sirius
Bedienungsanleitung	Bedienungsanleitung Sirius-R32N TRIVALITE
Lichtverteilungskurve	Lichtverteilungskurve Sirius

Typ: Sirius-R32N-4-B
Beschreibung: Intelligente Leuchte TRIVALITE mit Präsenzmelder
E-Nr.: 941 412 709
Art-Nr.: 161430
EAN: 7640159371793

Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5 - 3, Montagehöhe minimum [m]: 2, Montagekategorie: Decken-Anbau Nass
Material und Bauform
Farbe: Grau, UV-Beständig: ja
Lichttechnik
Farbtemperatur [K]: 4000, Farbwiedergabe-Index (CRI): > 85, Leuchtmittel: LED, Lichtanteil direkt-indirekt: 92 % / 8 %, Lichtausbeute [lm/W]: 132, Lichtaustritt: direkt, Lichtstrom (ab Diffusor) [lm]: 1700
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V, Maximale Länge Datendraht «D» [km]: 1, Maximale Leistungsaufnahme [W]: 14
Sensoreigenschaften
Erfassungswinkel [°]: 360
Funktionseigenschaften
Fernbedienbar (IR): Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android), Steuerung: TRIVALITE, Geeignet für drahtlose Übertragung: ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 1 - 1000, Halbautomatik: ja, Orientierungslicht: ja, Steuerausgang: Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Tastereingang: ja
Notlicht
Geeignet für Notlicht: ja, Lichtstrom bei Notlicht (ab Diffusor) [lm]: 200, Notlicht: mit 230 V DC
Lieferumfang
Mit Betriebsgerät: LED, , ja, Bewegungsmelder: ja, Leuchtmittel: ja, Lichtsensor: ja
Deklarationen
Schutzart [IP]: 54, Schutzklasse: II, Energieeffizienzklasse Leuchte/System: D, Energieeffizienzklasse Leuchtmittel: B, Lebensdauer L70B10 bei 25°C [h]: 50000

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

AC-PD9 SPEZ

Abdeckclip zu PD9 Spezial

Art-Nr.: 142468

Zubehör

IR-Connect

Bluetooth-IR Schnittstelle TRIVALITE

E-Nr.: 941 933 999
