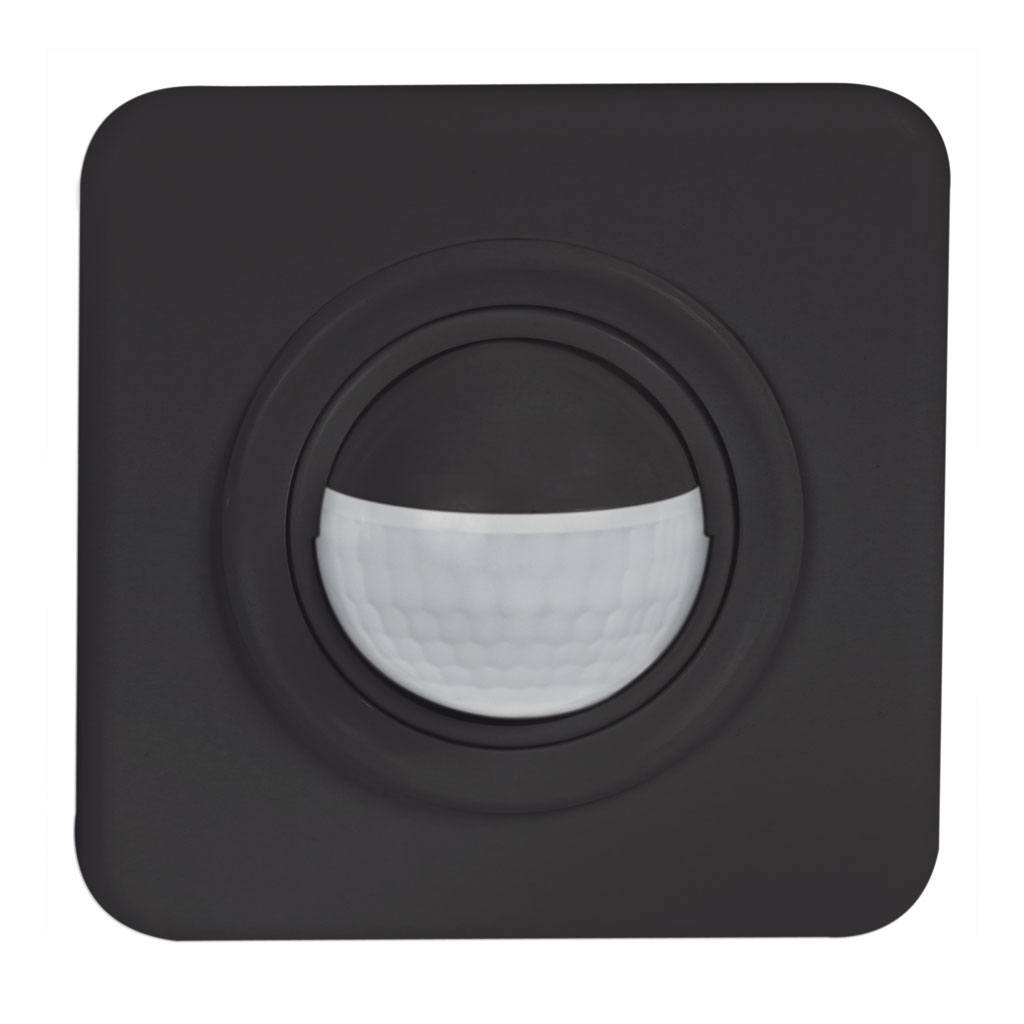

PD2 S 180 UP Slave STAD/S

Rilevatore di presenza Slave, design STANDARDdue, nero

No E: 535 933 037

170,00 CHF 170.0 CHF 170,00 CHF

Prezzo IVA/CRA escl.

170,00 CHF 170.0 CHF 170,00 CHF

Categoria di montaggio
Adatto per montaggio a parete
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Larghezza [mm]
Altezza [mm]
Profondità [mm]
Profondità dell'incasso [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Costruzione rilevatore costruzione max. [A]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Numero di sensori PIR
Numero di sensore di luminosità
Modello
Quantità di canali
Potenza max. di commutazione
Uscita di comando
Funzione ad impulso
Rilevatori di movimento e di presenza
Tipo design interruttore a muro
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Garanzia [anni]
Uscita di commutazione

Questa combinazione non esiste.

Aggiungi al carrello

Tipo design interruttore a muro

Colore

Categoria di montaggio

No art.	No E	Descrizione
142956	535 933 037	PD2 S 180 UP Slave STAD/S

Per il montaggio sottomuro al parete con zona a 180° per il rilevamento affidabile dei movimenti
Combinazione con tutti i programmi degli prese e interruttori della Svizzera
Versioni a colori sono disponibili in sistema modulare (disponibile fino a 7 colori)
Può essere impiegato anche come generatore di impulsi per le minuterie, PLC o ad altre apparecchiature
Per l'ingrandimento della zona di rilevamento dell'apparecchi Master, a basso costo
Per un altezza di montaggio da 1.1 - 2.2 m

wm_up_stad_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sottomuro (UP)
Adatto per montaggio a parete	sì
Altezza di montaggio raccomandata [m]	1.1
Altezza di montaggio max. [m]	2.2
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]	90
Altezza [mm]	90
Profondità [mm]	61
Profondità dell'incasso [mm]	41
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Nero
Codice colore (simile)	RAL 9005 glanz
Caratteristiche elettronico
Tensione di alimentazione	230 V (+/- 10 %)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Costruzione rilevatore costruzione max. [A]	10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	10
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	180
Numero di sensori PIR	2
Numero di sensore di luminosità	1
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Quantità di canali	1
Ausgang [1]
Potenza max. di commutazione	2 W (cos ϕ=1)
Uscita di comando	Triac Remote
Funzione ad impulso	sì

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento Master-Slave

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Attenzione: l'apparecchio Master deve essere sempre montato nella zona più buia. Lo schema elettrico dettagliato del collegamento Master-Slave viene descritto con l'apparecchio Master corrispondente. Si raccomanda di non collegare più di 10 apparecchi Slave ad un apparecchio Master.

Tipo	Description
Scheda tecnica	Scheda tecnica PD2 S 180 UP Slave STAD/S
Manuale d'istruzioni	Manuali d'istruzioni PD2 S 180 Slave (dalla primavera 2024) ( it )
Manuale d'istruzioni	PD2 S 180 Slave (a partire ca. dall'autunno 2019) ( it )
Manuale d'istruzioni	PD2 S 180 Slave BEG-NAP-NUP (jusqu'à env. automne 2019) ( it )
Manuale d'istruzioni	PD2 S 180 Slave (a partire ca. dall'estate 2011) ( it )
Manuale d'istruzioni	PD2 180 Slave (fino ca. all'estate 2011) ( it )

Tipo: PD2 S 180 UP Slave STAD/S
Descrizione: Rilevatore di presenza Slave, design STANDARDdue, nero
No E: 535 933 037
No art.: 142956
EAN: 4007529661800

Caratteristiche di montaggio
Categoria di montaggio: Sottomuro (UP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 90, Altezza [mm]: 90, Profondità [mm]: 61, Profondità dell'incasso [mm]: 41, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Nero, Codice colore (simile): RAL 9005 glanz
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Quantità di canali: 1
Ausgang [1]
Potenza max. di commutazione: 2 W (cos ϕ=1), Uscita di comando: Triac Remote, Funzione ad impulso: sì
