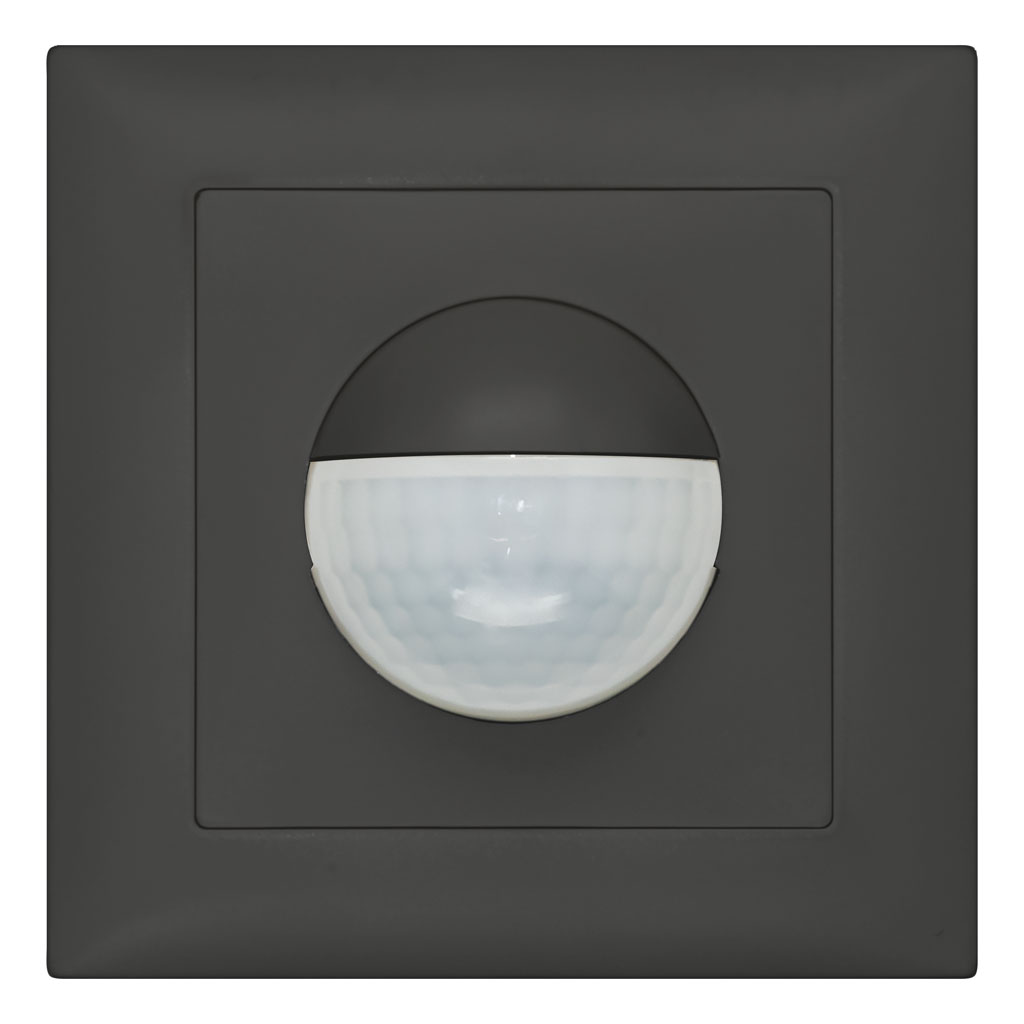

Indoor 180 UP Kombi 2L EDI/S

Rilevatore di movimento 10A, 2L schema 0, design EDIZIOdue, nero

No E: 535 060 002

215,00 CHF 215.0 CHF 215,00 CHF

Prezzo brutto IVA/CRA escl.

215,00 CHF 215.0 CHF 215,00 CHF

Categoria di montaggio
Adatto per montaggio a parete
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Larghezza [mm]
Altezza [mm]
Profondità [mm]
Profondità dell'incasso [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Garanzia batteria [anni]
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Costruzione rilevatore costruzione max. [A]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Numero di sensori PIR
Numero di sensore di luminosità
Luminosità di intervento regolabile
Microfono
Modello
Quantità di canali
Numero delle zone di commutazione
Adatto per carico capacitivo
Luminosità di intervento [lx]
Potenza max. di commutazione
Corrente di inserzione max.
Temporizzazione min.
Temporizzazione max.
Rilevatori di movimento e di presenza
Tipo design interruttore a muro
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Garanzia [anni]
Uscita di commutazione
Relè

Questa combinazione non esiste.

Aggiungi al carrello

Tipo design interruttore a muro

Colore

Categoria di montaggio

No art.	No E	Descrizione
151079	535 060 002	Indoor 180 UP Kombi 2L EDI/S

Per il montaggio sottomuro al parete con zona a 180° per il rilevamento affidabile dei movimenti
Combinazione con tutti i programmi degli prese e interruttori della Svizzera
Versioni a colori sono disponibili in sistema modulare (disponibile fino a 7 colori)
Tecnica a 2 fili per il facile ricambio degli interruttori tradizionali in interno, il collegamento del filo neutro è superfluo (Attenzione: per la comanda delle minuterie utilizzare l'apparecchio Indoor 180 Minuterie)
Microfono incorporato per una sorveglianza dei locali irregolari
Impostazione in continuità del temporizzatore, della luminosità e della sensibilità ai rumori. Possibilità di disattivare il microfono
Per un altezza di montaggio da 1.1 - 2.2 m
Unico: relè incorporato ad alta prestazione, ideale per lampade ad incandescenza, alogene, di risparmio, fluorescenti e reattori LED con > 40 W

wm_up_edi_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sottomuro (UP)
Adatto per montaggio a parete	sì
Altezza di montaggio raccomandata [m]	1.1
Altezza di montaggio max. [m]	2.2
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]	88
Altezza [mm]	88
Profondità [mm]	61
Profondità dell'incasso [mm]	40
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	0 °C - +55 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Garanzia batteria [anni]	2
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Nero
Codice colore (simile)	NCSS9000N matt
Caratteristiche elettronico
Tensione di alimentazione	230 V (senza filo neutro, batteria tampone integrata)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Costruzione rilevatore costruzione max. [A]	10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	10
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	180
Numero di sensori PIR	2
Numero di sensore di luminosità	1
Luminosità di intervento regolabile	sì
Microfono	sì
Caratteristiche di funzionamento
Modello	Rilevatore di movimento
Quantità di canali	1
Physische Ausgänge
Numero delle zone di commutazione	1
Adatto per carico capacitivo	sì
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Potenza max. di commutazione	2300 W (cos ϕ=1)
Corrente di inserzione max.	800 A (max. 200 µs)
Temporizzazione min.	15 s
Temporizzazione max.	16 min

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Indoor Kombi 2L necessita di un carico minimo di circa 40 W per un funzionamento a regola d'arte. Si sconsiglia il collegamento in parallelo di più detettori di movimento.

2) Funzionamento normale con filtro RC

In presenza di piccoli carichi e/o nella commutazione di lampade fl uorescenti/PL, potrebbe rendersi necessario l'uso di un circuito RC. L'apparecchio non è stato concepito per essere utilizzato su minuterie e/o su relé/contattori.

Type	Descrizione
Scheda tecnica	Scheda tecnica Indoor 180 UP Kombi 2L EDI/S
Catalogo e brochure	Rilevatori da parete versatili per qualunque sfida ( it )
Manuale d'istruzioni	Manuali d'istruzioni Indoor 180 Kombi 2L (dalla primavera 2024) ( it )
Manuale d'istruzioni	Indoor 180 Kombi 2L (a partire dall'autunno 2019) ( it )
Manuale d'istruzioni	Indoor 180 Kombi 2L BEG-NAP-NUP (fino ca. all'autunno 2019) ( it )
Manuale d'istruzioni	Indoor 180 Kombi 2L ( it )

Tipo: Indoor 180 UP Kombi 2L EDI/S
Descrizione: Rilevatore di movimento 10A, 2L schema 0, design EDIZIOdue, nero
No E: 535 060 002
No art.: 151079
EAN: 4007529654642

Caratteristiche di montaggio
Categoria di montaggio: Sottomuro (UP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 88, Altezza [mm]: 88, Profondità [mm]: 61, Profondità dell'incasso [mm]: 40, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: 0 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Garanzia batteria [anni]: 2, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Nero, Codice colore (simile): NCSS9000N matt
Caratteristiche elettronico
Tensione di alimentazione: 230 V (senza filo neutro, batteria tampone integrata), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì, Microfono: sì
Caratteristiche di funzionamento
Modello: Rilevatore di movimento, Quantità di canali: 1
Physische Ausgänge
Numero delle zone di commutazione: 1, Adatto per carico capacitivo: sì, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: 2300 W (cos ϕ=1), Corrente di inserzione max.: 800 A (max. 200 µs), Temporizzazione min.: 15 s, Temporizzazione max.: 16 min
