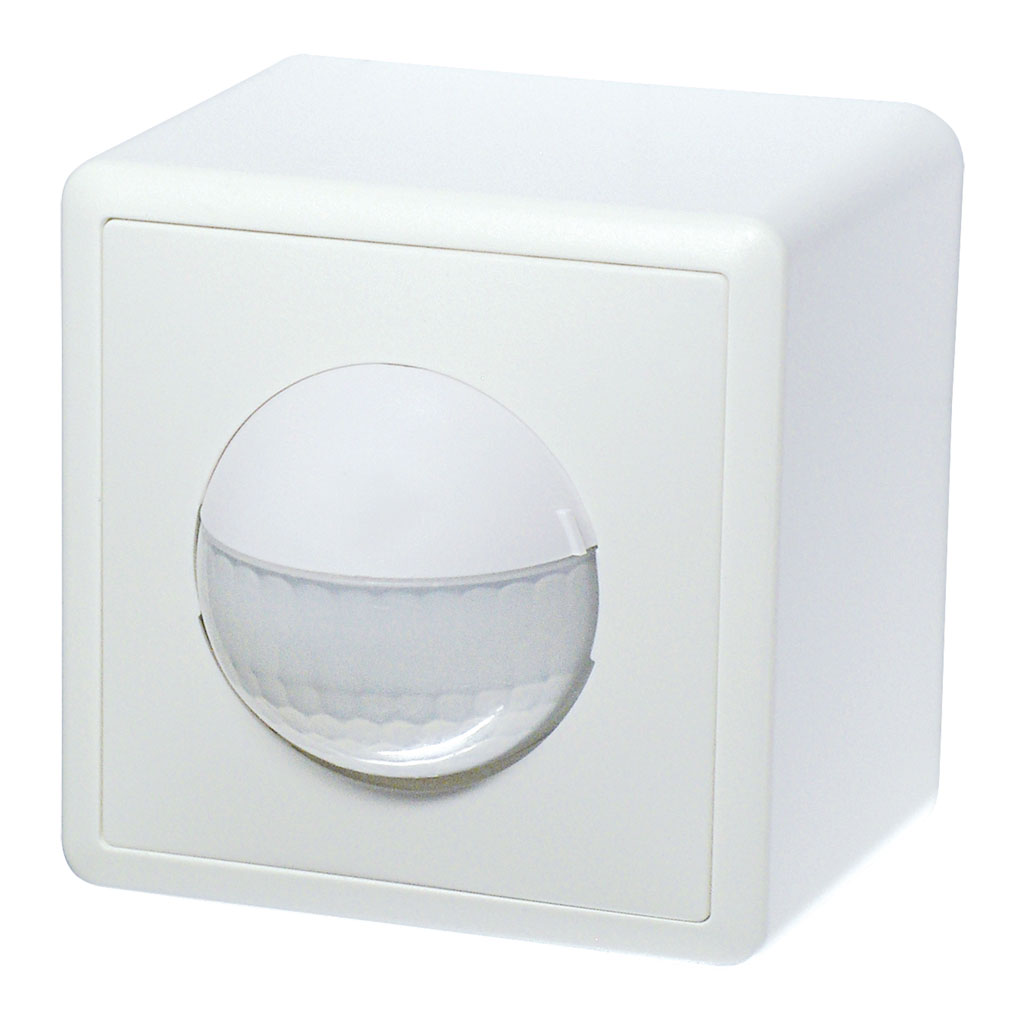

PD2 S 180 AP 12-48V SID/WG

Rilevatore di presenza 12V-24V-48V, design Sidus, bianco-lucido

No art.: 151234

210,00 CHF 210.0 CHF 210,00 CHF

Prezzo brutto IVA/CRA escl.

210,00 CHF 210.0 CHF 210,00 CHF

Categoria di montaggio
Adatto per montaggio a parete
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Larghezza [mm]
Altezza [mm]
Profondità [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Costruzione rilevatore costruzione max. [A]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Numero di sensori PIR
Numero di sensore di luminosità
Luminosità di intervento regolabile
Modello
Programma di fabbrica
Telecomandabile (IR)
Quantità di canali
Numero delle zone di commutazione
Luminosità di intervento [lx]
Potenza max. di commutazione
Potenziale zero
Semiautomatico
Temporizzazione min.
Temporizzazione max.
Funzione ad impulso
Potenza max. di commutazione
Uscita di commutazione
Potenziale zero
Temporizzazione min.
Temporizzazione max.
Funzione ad impulso
Ritardo all’accensione
Contatto d'ingresso per slave
Contatto d’ingresso per pulsante
Rilevatori di movimento e di presenza
Tipo design interruttore a muro
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
RVC
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Famiglia di prodotti
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
RVC
Garanzia [anni]
Uscita di commutazione
Relè

Questa combinazione non esiste.

Aggiungi al carrello

Tipo design interruttore a muro

Colore

Categoria di montaggio

No art.	No E	Descrizione
151234		PD2 S 180 AP 12-48V SID/WG
141802	535 934 066	PD2 S 180 AP 12-48V SID/W

Per il montaggio fuori muro al parete con zona a 180° per il rilevamento affidabile dei movimenti
Combinazione con tutti i programmi degli prese e interruttori della Svizzera
Versioni a colori sono disponibili in sistema modulare (disponibile fino a 7 colori)
Impostazioni di default, pronto per l'uso
Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile
Per un altezza di montaggio da 1.1 - 2.2 m
Basso consumo energetico
2 canali (relè Reed senza rumore) per la regolazione dell'illuminazione e RVC (Riscaldamento, Ventilazione, Clima)
Azionabile e programmabile via telecomando (Foglio di programmazione IR-PD per l'uso del telecomando IR-RC inclusa)

wm_ap_sid_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sopra intonaco (AP)
Adatto per montaggio a parete	sì
Altezza di montaggio raccomandata [m]	1.1
Altezza di montaggio max. [m]	2.2
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]	75
Altezza [mm]	75
Profondità [mm]	71
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Bianco lucido
Codice colore (simile)	RAL 9003 glanz
Caratteristiche elettronico
Tensione di alimentazione	12 - 48 V
Tipo di tensione	AC/DC
Costruzione rilevatore costruzione max. [A]	10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	10
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	180
Numero di sensori PIR	2
Numero di sensore di luminosità	1
Luminosità di intervento regolabile	sì
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Programma di fabbrica	sì
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD), IR-PD Mini
Quantità di canali	2
Physische Ausgänge
Numero delle zone di commutazione	1
Luminosità di intervento [lx]	5 - 2000
Ausgang [1]
Potenza max. di commutazione	4.8 W (cos ϕ=1)
Potenziale zero	sì
Semiautomatico	sì
Temporizzazione min.	15 s
Temporizzazione max.	30 min
Funzione ad impulso	sì (durata della pausa regolabile)
Ausgang [2]
Potenza max. di commutazione	4.8 W (cos ϕ=1)
Uscita di commutazione	Relè Reed 0.1 A
Potenziale zero	sì
Temporizzazione min.	5 min
Temporizzazione max.	120 min
Funzione ad impulso	sì (durata non regolabile)
Ritardo all’accensione	5 fino 10 min per impostazioni del tempo > 15 min
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave	sì
Contatto d’ingresso per pulsante	sì

wand_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Comando d'illuminazione a dipendenza della presenza e della luminosità e comando per RVC a dipendenza della presenza.

2) Funzionamento normale con tasto esterno

L'illuminazione può essere accesa o spenta manualmente a seconda delle esigenze tramite un interruttore separato (R).

3) Funzionamento Master-Master

Suddivisione di una zona di rilevamento grande in diverse zone di illuminazione con misurazione individuale della luminosità.

4) Funzionamento Master-Slave (Master in funzionamento Slave)

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Attenzione: gli apparecchi Master si devono montare nella parte più scura del locale.

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2 S 180 AP 12-48V SID/WG
Manuale d'istruzioni	Manuali d'istruzioni PD2 S 180 12-48V (dalla primavera 2024) ( it )
Manuale d'istruzioni	PD2 S 180 12-48V (senza output resistenza, a partire ca. dall'autunno 2020) ( it )
Manuale d'istruzioni	PD2 S 180 12-48V (a partire ca. dall'autunno 2019) ( it )
Manuale d'istruzioni	PD2 S 180 12-48V BEG-NAP-NUP (con DIP switch, jusqu'à env. automne 2019) ( it )
Manuale d'istruzioni	Istruzioni d'uso PD2 S 180 12-48V (con DIP switch, a partire ca. dall'estate 2014) ( it )
Manuale d'istruzioni	Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )

Tipo: PD2 S 180 AP 12-48V SID/WG
Descrizione: Rilevatore di presenza 12V-24V-48V, design Sidus, bianco-lucido
No art.: 151234
EAN: 4007529656196

Caratteristiche di montaggio
Categoria di montaggio: Sopra intonaco (AP), Adatto per montaggio a parete: sì, Altezza di montaggio raccomandata [m]: 1.1, Altezza di montaggio max. [m]: 2.2, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Larghezza [mm]: 75, Altezza [mm]: 75, Profondità [mm]: 71, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Bianco lucido, Codice colore (simile): RAL 9003 glanz
Caratteristiche elettronico
Tensione di alimentazione: 12 - 48 V, Tipo di tensione: AC/DC, Costruzione rilevatore costruzione max. [A]: 10
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 10, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 180, Numero di sensori PIR: 2, Numero di sensore di luminosità: 1, Luminosità di intervento regolabile: sì
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD), IR-PD Mini, Quantità di canali: 2
Physische Ausgänge
Numero delle zone di commutazione: 1, Luminosità di intervento [lx]: 5 - 2000
Ausgang [1]
Potenza max. di commutazione: 4.8 W (cos ϕ=1), Potenziale zero: sì, Semiautomatico: sì, Temporizzazione min.: 15 s, Temporizzazione max.: 30 min, Funzione ad impulso: sì (durata della pausa regolabile)
Ausgang [2]
Potenza max. di commutazione: 4.8 W (cos ϕ=1), Uscita di commutazione: Relè Reed 0.1 A, Potenziale zero: sì, Temporizzazione min.: 5 min, Temporizzazione max.: 120 min, Funzione ad impulso: sì (durata non regolabile), Ritardo all’accensione: 5 fino 10 min per impostazioni del tempo > 15 min
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave: sì, Contatto d’ingresso per pulsante: sì
