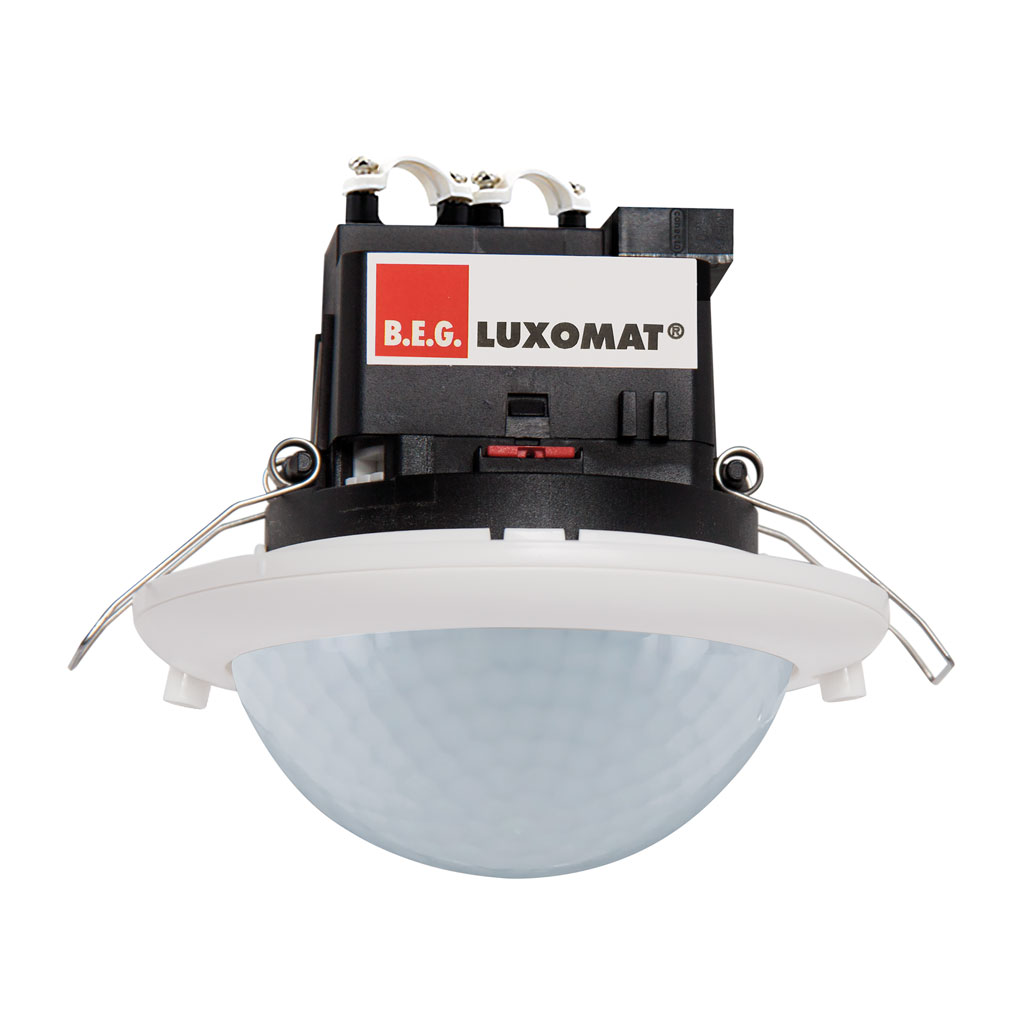

PD2 MAX DE Duo DALI

Rilevatore di presenza 2x DALI, bianco

No E: 535 939 640

non più disponibile

271,00 CHF 271.0 CHF 271,00 CHF

Categoria di montaggio
Adatto per fissaggio a soffitto
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Altezza [mm]
Diametro [mm]
Foro [mm]
Profondità dell'incasso [mm]
Materiale
Qualità di materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
Portata per persone sedute (presenza), altezza 5 m [m]
Numero di sensori PIR
Numero di sensore di luminosità
Luminosità di intervento regolabile
Modello
Programma di fabbrica
Telecomandabile (IR)
Quantità di canali
Numero delle zone di commutazione
Regolazione di luce costante
Luce d'orientamento
Luminosità di intervento [lx]
Uscita di comando
Semiautomatico
Temporizzazione min.
Temporizzazione max.
Uscita di comando
Semiautomatico
Temporizzazione min.
Temporizzazione max.
Contatto d’ingresso per pulsante
Contatto d'ingresso per slave
Sistema di autobus
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
Categoria di montaggio
Grado di protezione [IP]
Microfono
Luogo di montaggio
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Quantità di canali (o più)
Stato dell'assortimento
Campi di applicazione
Altezza di montaggio min. [m]
Altezza di montaggio max. [m] - [ V E R A L T E T ]
Campo di rilevazione
Luminosità di intervento [lx]
Regolazione di luce costante
Luce d'orientamento
Garanzia [anni]

Questa combinazione non esiste.

Aggiungi al carrello

Per il montaggio nel controsoffitto con zona di rilevamento a 360° per il rilevamento affidabile di movimenti, Grande portata
Montaggio rapido grazie al fissaggio con morsetto a molla
Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile
Entrate separate per tasti e apparecchi Slave
Luce d'orientamento per maggiori requisiti di sicurezza in case di riposo, ospedali, edifici pubblici, ecc.
Basso consumo energetico
Rilevatore DALI Master per la gestione diretta della lampada (Broadcast). Alimentazione bus diretta dal rilevatore
2 canali DALI per la regolazione automatica luce costante di 2 gruppi d'illuminazione per aule o uffici open space ecc.
Azionabile e programmabile via telecomando (foglio di programmazione IR-PD-DALI per l'uso del telecomando IR-RC inclusa)
Con clip di copertura

pd2_max_de_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Integrato (EB)
Adatto per fissaggio a soffitto	sì
Altezza di montaggio raccomandata [m]	2.5
Altezza di montaggio max. [m]	10
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]	104
Diametro [mm]	98
Foro [mm]	73
Profondità dell'incasso [mm]	68
Materiale	Plastica
Qualità di materiale	Policarbonato
Grado di protezione [IP]	20
Temperatura di esercizio [°C]	-25 °C - +55 °C
Resistenza agli urti [IK]	IK04
Classe di protezione	II
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Bianco
Codice colore (simile)	RAL 9010
Caratteristiche elettronico
Tensione di alimentazione	230 V (+/- 10 %)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	24
Portata dirigendosi verso la lente (movimento radiale) [m]	8
Portata per persone sedute (presenza) [m]	6
Angolo di rilevamento [°]	360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]	40
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]	14
Portata per persone sedute (presenza), altezza 5 m [m]	8
Numero di sensori PIR	4
Numero di sensore di luminosità	2
Luminosità di intervento regolabile	sì
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Programma di fabbrica	sì
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD DALI)
Quantità di canali	2
Physische Ausgänge
Numero delle zone di commutazione	2
Regolazione di luce costante	sì
Luce d'orientamento	sì (impostazione del tempo)
Luminosità di intervento [lx]	10 - 2000
Ausgang [1]
Uscita di comando	DALI, Potenza di commutazione 2x max. 25 EVG
Semiautomatico	sì
Temporizzazione min.	1 min
Temporizzazione max.	30 min
Ausgang [2]
Uscita di comando	DALI/DSI, Potenza di commutazione 2x max. 25 EVG
Semiautomatico	sì
Temporizzazione min.	1 min
Temporizzazione max.	30 min
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante	sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave	sì

decke_24_8_6_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale con tasto esterno

L'illuminazione collegata può anche essere comandata manualmente mediante un tasto sul contatto S (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

2) Funzionamento normale

Comando d'illuminazione dipendente dai movimenti e luminosità.

3) Funzionamento Master-Slave con tasto esterno

4) Funzionamento Master-Slave

Ingrandimento della zona di rilevamento attraverso apparecchi Slave. Avviso: negli apparecchi DIMM, il luogo di montaggio diventa il riferimento per il livello d'illuminazione. L'apparecchio DIMM deve essere montato in modo che venga rilevata solo la luce artificiale che esso stesso regola. Si deve evitare l'influenza della luce artificiale regolata o comandata da altri apparecchi.

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2 MAX DE Duo DALI
Manuale d'istruzioni	Bedienungsanleitung PD2 MAX Duo DALI ( de )

Tipo: PD2 MAX DE Duo DALI
Descrizione: Rilevatore di presenza 2x DALI, bianco
No E: 535 939 640
No art.: 163439
EAN: 4007529665907

Caratteristiche di montaggio
Categoria di montaggio: Integrato (EB), Adatto per fissaggio a soffitto: sì, Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 10, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]: 104, Diametro [mm]: 98, Foro [mm]: 73, Profondità dell'incasso [mm]: 68, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK04, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Bianco, Codice colore (simile): RAL 9010
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 24, Portata dirigendosi verso la lente (movimento radiale) [m]: 8, Portata per persone sedute (presenza) [m]: 6, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 40, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 14, Portata per persone sedute (presenza), altezza 5 m [m]: 8, Numero di sensori PIR: 4, Numero di sensore di luminosità: 2, Luminosità di intervento regolabile: sì
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD DALI), Quantità di canali: 2
Physische Ausgänge
Numero delle zone di commutazione: 2, Regolazione di luce costante: sì, Luce d'orientamento: sì (impostazione del tempo), Luminosità di intervento [lx]: 10 - 2000
Ausgang [1]
Uscita di comando: DALI, Potenza di commutazione 2x max. 25 EVG, Semiautomatico: sì, Temporizzazione min.: 1 min, Temporizzazione max.: 30 min
Ausgang [2]
Uscita di comando: DALI/DSI, Potenza di commutazione 2x max. 25 EVG, Semiautomatico: sì, Temporizzazione min.: 1 min, Temporizzazione max.: 30 min
Caratteristiche di funzionamento [Ingresso]
Contatto d’ingresso per pulsante: sì
Caratteristiche di funzionamento [Ingresso 2]
Contatto d'ingresso per slave: sì

Fornitore

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
