B.E.G. LUXOMAT

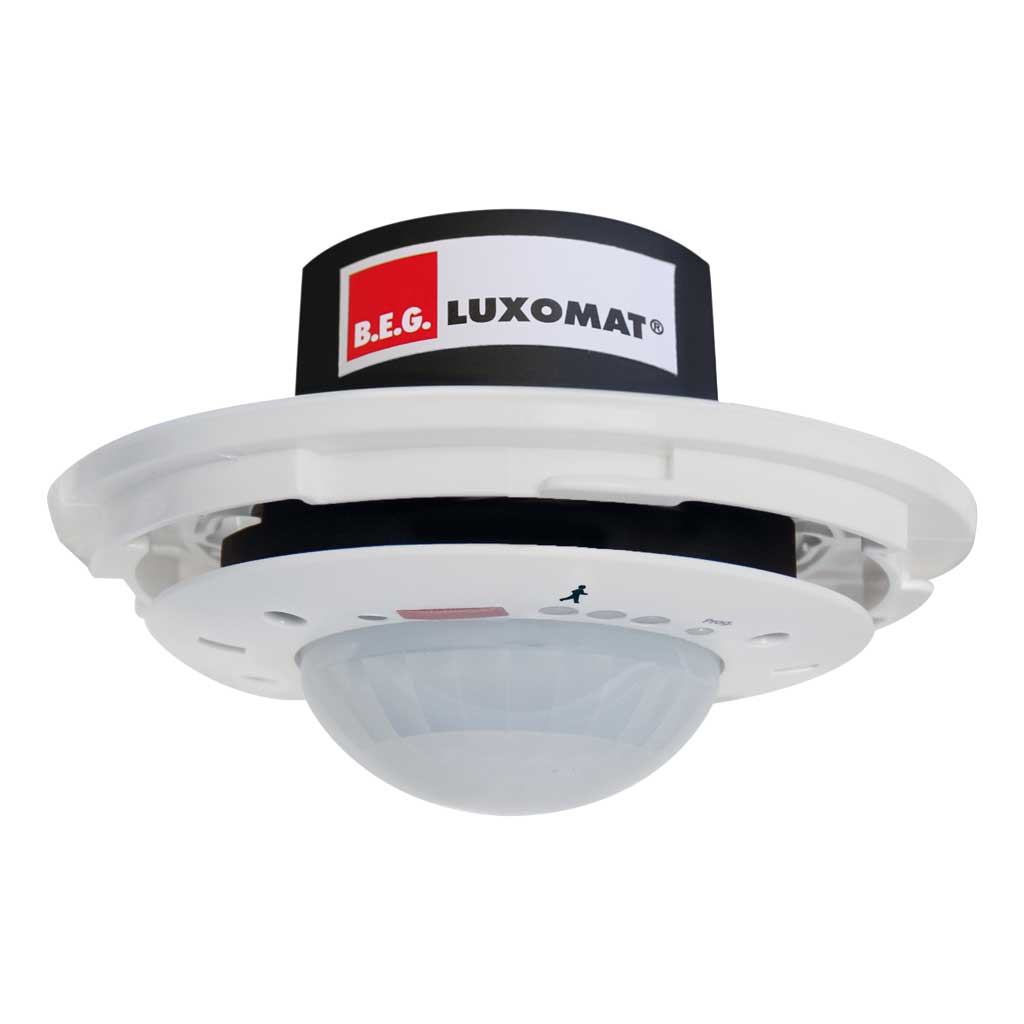

PD2N-M-DACO DALI-2 NMU

https://www.swisslux.ch/web/image/product.template/11907/image_1920?unique=8e8d9ca

Rilevatore di presenza DALI

No E: 535 939 098

195,00 CHF 195.0 CHF 195,00 CHF

Not Available For Sale

Prezzo brutto IVA/CRA escl.

195,00 CHF 195.0 CHF 195,00 CHF

Not Available For Sale

  • Categoria di montaggio
  • Adatto per fissaggio a soffitto
  • Altezza di montaggio raccomandata [m]
  • Altezza di montaggio max. [m]
  • Tipo di collegamento
  • Diametro [mm]
  • Materiale
  • Qualità di materiale
  • Grado di protezione [IP]
  • Temperatura di esercizio [°C]
  • Resistenza agli urti [IK]
  • Classe di protezione
  • Voto di prova
  • Senza alogeni
  • Protezione superficiale alloggiamento
  • Ausführung der Oberfläche
  • Resistente ai raggi UV
  • Colore
  • Tensione di alimentazione
  • Tipo di tensione
  • Frequenza di rete [Hz]
  • Portata passando lateralmente (movimento tangenziale) [m]
  • Portata dirigendosi verso la lente (movimento radiale) [m]
  • Portata per persone sedute (presenza) [m]
  • Angolo di rilevamento [°]
  • Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
  • Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
  • Portata per persone sedute (presenza), altezza 5 m [m]
  • Numero di sensori PIR
  • Sensibilità di intervento regolabile
  • Numero di sensore di luminosità
  • Luminosità di intervento regolabile
  • Scala di temperatura
  • Modello
  • Programma di fabbrica
  • Telecomandabile (IR)
  • Fernbedienbar bidirektional
  • Anzahl physische Ausgänge
  • Numero delle zone di commutazione
  • Regolazione di luce costante
  • Luce d'orientamento
  • Luminosità di intervento [lx]
  • Typ 1: Anzahl Kanäle des selben Typs
  • Art des Kanals
  • Uscita di comando
  • Semiautomatico
  • Temporizzazione min.
  • Temporizzazione max.
  • Anzahl physische Eingänge
  • Art des Slaveeinganges / Info Intern
  • Typ 1: Anzahl Eingänge des selben Typs
  • Art des Tastereinganges des selben Typs
  • Anzahl Eingänge desselben Typs
  • Art des Einganges
  • Altezza di montaggio min. [m]

Questa combinazione non esiste.

Contattaci

Termini e condizioni
Garanzia di rimborso di 30 giorni
Spedizione: 2-3 giorni lavorativi

  • Per il montaggio sottomuro al soffitto con zona a 360° per il rilevamento affidabile dei movimenti

  • Idoneo per le scatole d'accesso grandezza I

  • Impostazione di fabbrica Tempo di Ritardo 10 min e valore Crepuscolare di 500 lux

  • La gamma completa delle funzioni può essere attivata solo utilizzando l´adattatore BLE-IR e uno Smartphone o Tablet compatibile (Android, iOS)

  • Autoverifica e visualizzazione degli errori del dispositivo nella B.E.G. One (Swisslux) App

  • Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile

  • Campo di regolazione regolabile

  • Comportamento di accensione definibile tramite un valore fisso o l'ultimo valore percentuale

  • Accensione, spegnimento e dimmerazione manuale tramite comuni pulsanti NA

  • Luce d'orientamento per maggiori requisiti di sicurezza in case di riposo, ospedali, edifici pubblici, ecc.

  • Rilevatore DALI Master per la gestione diretta della lampada (Broadcast). Alimentazione bus diretta dal rilevatore

  • Con clip di copertura

  • Telecomandabile bidirezionalmente a distanza con l´adattatore IR e l´App per smartphone B.E.G.

  • Modalità slave per estensione area di rilevamento

  • Misurazione della luce tramite sensore luce interno ed esterno

Caratteristiche di montaggio
Categoria di montaggio Sistema modulare
Adatto per fissaggio a soffitto sì
Altezza di montaggio raccomandata [m] 2.5
Altezza di montaggio max. [m] 5
Tipo di collegamento Morsetto a innesto
Materiale e forma di costruzione
Diametro [mm] 106
Materiale Plastica
Qualità di materiale Policarbonato
Grado di protezione [IP] 20
Temperatura di esercizio [°C] -25 °C - +50 °C
Resistenza agli urti [IK] IK05
Classe di protezione II
Voto di prova CE
Senza alogeni sì
Protezione superficiale alloggiamento unbehandelt
Ausführung der Oberfläche matt
Resistente ai raggi UV PC resistente ai raggi UV
Colore n/a
Caratteristiche elettronico
Tensione di alimentazione 230 V (+/- 10 %)
Tipo di tensione AC
Frequenza di rete [Hz] 50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m] 8
Portata dirigendosi verso la lente (movimento radiale) [m] 4
Portata per persone sedute (presenza) [m] 4
Angolo di rilevamento [°] 360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m] 20
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m] 10
Portata per persone sedute (presenza), altezza 5 m [m] 6
Numero di sensori PIR 1
Sensibilità di intervento regolabile sì
Numero di sensore di luminosità 2
Luminosità di intervento regolabile sì
Scala di temperatura -25 °C bis +50 °C
Caratteristiche di funzionamento
Modello Rilevatore di presenza
Programma di fabbrica sì
Telecomandabile (IR) IR-RC (Foglio de programmation IR-PD DALI)
Fernbedienbar bidirektional ja (mit BLE-IR-Adapter)
Physische Ausgänge
Anzahl physische Ausgänge 1
Numero delle zone di commutazione 1
Regolazione di luce costante sì
Luce d'orientamento sì (impostazione del tempo/della luminosità)
Luminosità di intervento [lx] 10 - 2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs 1
Art des Kanals 2
Uscita di comando DALI-2 (DACO), 80mA (garantito), 125mA (max.)
Semiautomatico sì
Temporizzazione min. 1 min
Temporizzazione max. 150 min
Physische Eingänge
Anzahl physische Eingänge 2
Art des Slaveeinganges / Info Intern Slaveeingang
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs 1
Art des Tastereinganges des selben Typs Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs 1
Art des Einganges Slaveeingang

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

Portata per le attività sedentarie (zona di presenza)
Portata dirigendosi verso la lente (movimento radiale)
Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

daco_n_SS

Regolazione dell'illuminazione costante a dipendenza della presenza.

2) Funzionamento normale con tasto esterno

daco_nt_SS

L'illuminazione collegata può anche essere comandata manualmente mediante un tasto sul contatto PB (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

3) Funzionamento Master-Slave

daco_ms_SS

Ingrandimento della zona di rilevamento attraverso apparecchi Slave.Avviso: negli apparecchi DALI, il luogo di montaggio diventa il riferimento per il livello d'illuminazione. L'apparecchio DALI deve essere montato in modo che venga rilevata solo la luce artificiale che esso stesso regola. Si deve evitare l'influenza della luce artificiale regolata o comandata da altri apparecchi.

4) Funzionamento Master-Slave con tasto esterno

daco_ntms_SS

Type Descrizione
Scheda tecnica Scheda tecnica PD2N-M-DACO DALI-2 NMU
Descrizione di funzione et dell'applicazione Application description DACO ( en )
Breve manuale Manuali d'istruzioni breve PD2N-M-DACO-1C DALI-2 ( en / fr / de / it )
Descrizione di funzione et dell'applicazione Impostazioni con telecomando IR-RC opzionale e foglio funzione FO IR-PD DALI ( it )
Tipo: PD2N-M-DACO DALI-2 NMU
Descrizione: Rilevatore di presenza DALI
No E: 535 939 098
No art.: 172070
EAN: 4007529675081

Caratteristiche di montaggio
Categoria di montaggio: Sistema modulare, Adatto per fissaggio a soffitto: sì, Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 5, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Diametro [mm]: 106, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +50 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Protezione superficiale alloggiamento: unbehandelt, Ausführung der Oberfläche: matt, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: n/a
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 8, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 20, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 10, Portata per persone sedute (presenza), altezza 5 m [m]: 6, Numero di sensori PIR: 1, Sensibilità di intervento regolabile: sì, Numero di sensore di luminosità: 2, Luminosità di intervento regolabile: sì, Scala di temperatura: -25 °C bis +50 °C
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD DALI), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter)
Physische Ausgänge
Anzahl physische Ausgänge: 1, Numero delle zone di commutazione: 1, Regolazione di luce costante: sì, Luce d'orientamento: sì (impostazione del tempo/della luminosità), Luminosità di intervento [lx]: 10 - 2500
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: 2, Uscita di comando: DALI-2 (DACO), 80mA (garantito), 125mA (max.), Semiautomatico: sì, Temporizzazione min.: 1 min, Temporizzazione max.: 150 min
Physische Eingänge
Anzahl physische Eingänge: 2, Art des Slaveeinganges / Info Intern: Slaveeingang
Eingang [1]
Typ 1: Anzahl Eingänge des selben Typs: 1, Art des Tastereinganges des selben Typs: Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Slaveeingang
