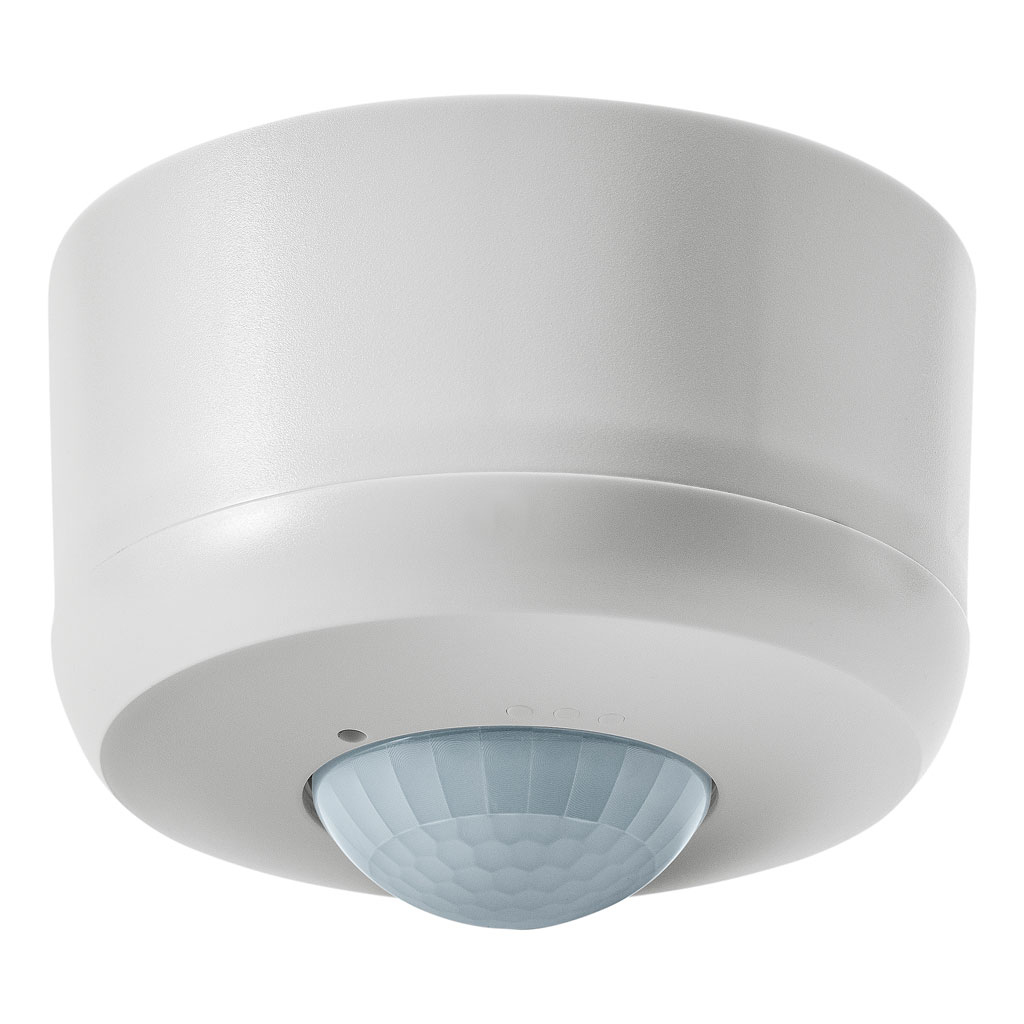

PD2N-M-DACO DALI-2 AP/W

Rilevatore di presenza DALI, bianco

No E: 535 939 648

210,00 CHF 210.0 CHF 210,00 CHF

Prezzo brutto IVA/CRA escl.

210,00 CHF 210.0 CHF 210,00 CHF

Categoria di montaggio
Altezza di montaggio raccomandata [m]
Altezza di montaggio max. [m]
Tipo di collegamento
Altezza [mm]
Diametro [mm]
Materiale
Grado di protezione [IP]
Temperatura di esercizio [°C]
Resistenza agli urti [IK]
Classe di protezione
Voto di prova
Senza alogeni
Resistente ai raggi UV
Colore
Codice colore (simile)
Tensione di alimentazione
Tipo di tensione
Frequenza di rete [Hz]
Portata passando lateralmente (movimento tangenziale) [m]
Portata dirigendosi verso la lente (movimento radiale) [m]
Portata per persone sedute (presenza) [m]
Angolo di rilevamento [°]
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
Portata per persone sedute (presenza), altezza 5 m [m]
Numero di sensori PIR
Sensibilità di intervento regolabile
Luminosità di intervento regolabile
Modello
Programma di fabbrica
Telecomandabile (IR)
Fernbedienbar bidirektional
Quantità di canali
Numero delle zone di commutazione
Regolazione di luce costante
Luce d'orientamento
Luminosità di intervento [lx]
Uscita di comando
Semiautomatico
Temporizzazione min.
Temporizzazione max.
Contatto d'ingresso per slave
Contatto d’ingresso per pulsante
Sistema di autobus
Angolo di rilevamento [°]
Campo di rilevamento
Colore
Telecomandabile (IR)
Categoria di montaggio
Grado di protezione [IP]
Microfono
Gruppo di prodotti
Raggio / Diametro [m]
Tensione di alimentazione
Controllo
Temperatura
Quantità di canali (o più)
Stato dell'assortimento
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Ambito / campo di attività
Campi di applicazione
Altezza di montaggio min. [m]
Campo di rilevazione
Varialuce
Garanzia [anni]

Questa combinazione non esiste.

Aggiungi al carrello

Per il montaggio fuori muro al soffitto con zona a 360° per il rilevamento affidabile dei movimenti
Impostazione di fabbrica Tempo di Ritardo 10 min e valore Crepuscolare di 500 lux
La gamma completa delle funzioni può essere attivata solo utilizzando l´adattatore BLE-IR e uno Smartphone o Tablet compatibile (Android, iOS)
Autoverifica e visualizzazione degli errori del dispositivo nella B.E.G. One (Swisslux) App
Funzione semiautomatica (Accensione manuale/spegnimento automatico) per il massimo risparmio energetico possibile
Campo di regolazione regolabile
Comportamento di accensione definibile tramite un valore fisso o l'ultimo valore percentuale
Accensione, spegnimento e dimmerazione manuale tramite comuni pulsanti NA
Luce d'orientamento per maggiori requisiti di sicurezza in case di riposo, ospedali, edifici pubblici, ecc.
Rilevatore DALI Master per la gestione diretta della lampada (Broadcast). Alimentazione bus diretta dal rilevatore
Con clip di copertura
Telecomandabile bidirezionalmente a distanza con l´adattatore IR e l´App per smartphone B.E.G.
Modalità slave per estensione area di rilevamento
Misurazione della luce tramite sensore luce interno ed esterno

pd2n_daco_ap_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio	Sopra intonaco (AP)
Altezza di montaggio raccomandata [m]	2.5
Altezza di montaggio max. [m]	5
Tipo di collegamento	Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]	78
Diametro [mm]	110
Materiale	Plastica
Grado di protezione [IP]	54
Temperatura di esercizio [°C]	-25 °C - +50 °C
Resistenza agli urti [IK]	IK05
Classe di protezione	II
Voto di prova	CE
Senza alogeni	sì
Resistente ai raggi UV	PC resistente ai raggi UV
Colore	Bianco
Codice colore (simile)	RAL 9010
Caratteristiche elettronico
Tensione di alimentazione	230 V (+/- 10 %)
Tipo di tensione	AC
Frequenza di rete [Hz]	50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]	8
Portata dirigendosi verso la lente (movimento radiale) [m]	4
Portata per persone sedute (presenza) [m]	4
Angolo di rilevamento [°]	360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]	20
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]	10
Portata per persone sedute (presenza), altezza 5 m [m]	6
Numero di sensori PIR	1
Sensibilità di intervento regolabile	sì
Luminosità di intervento regolabile	sì
Caratteristiche di funzionamento
Modello	Rilevatore di presenza
Programma di fabbrica	sì
Telecomandabile (IR)	IR-RC (Foglio de programmation IR-PD DALI)
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Quantità di canali	1
Physische Ausgänge
Numero delle zone di commutazione	1
Regolazione di luce costante	sì
Luce d'orientamento	sì (impostazione del tempo/della luminosità)
Luminosità di intervento [lx]	10 - 2500
Ausgang [1]
Uscita di comando	DALI-2 (DACO), 80mA (garantito), 125mA (max.)
Semiautomatico	sì
Temporizzazione min.	1 min
Temporizzazione max.	150 min
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave	sì
Contatto d’ingresso per pulsante	sì

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

	Portata per le attività sedentarie (zona di presenza)
	Portata dirigendosi verso la lente (movimento radiale)
	Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

Regolazione dell'illuminazione costante a dipendenza della presenza.

2) Funzionamento normale con tasto esterno

L'illuminazione collegata può anche essere comandata manualmente mediante un tasto sul contatto PB (Attenzione: i pulsanti luminosi senza collegamento al conduttore neutro non possono essere gestiti).

3) Funzionamento Master-Slave

Ingrandimento della zona di rilevamento attraverso apparecchi Slave.Avviso: negli apparecchi DALI, il luogo di montaggio diventa il riferimento per il livello d'illuminazione. L'apparecchio DALI deve essere montato in modo che venga rilevata solo la luce artificiale che esso stesso regola. Si deve evitare l'influenza della luce artificiale regolata o comandata da altri apparecchi.

4) Funzionamento Master-Slave con tasto esterno

Type	Descrizione
Scheda tecnica	Scheda tecnica PD2N-M-DACO DALI-2 AP/W
Catalogo e brochure	I rilevatori di presenza DALI-2 Broadcast per un comodo controllo della luce costante ( it )
Descrizione di funzione et dell'applicazione	Application description DACO ( en )
Descrizione di funzione et dell'applicazione	Impostazioni con telecomando IR-RC opzionale e foglio funzione FO IR-PD DALI ( it )
Breve manuale	Manuali d'istruzioni breve PD2N-M-DACO DALI-2 ( en / fr / de )

Tipo: PD2N-M-DACO DALI-2 AP/W
Descrizione: Rilevatore di presenza DALI, bianco
No E: 535 939 648
No art.: 169850
EAN: 4007529668892

Caratteristiche di montaggio
Categoria di montaggio: Sopra intonaco (AP), Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio max. [m]: 5, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Altezza [mm]: 78, Diametro [mm]: 110, Materiale: Plastica, Grado di protezione [IP]: 54, Temperatura di esercizio [°C]: -25 °C - +50 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: Bianco, Codice colore (simile): RAL 9010
Caratteristiche elettronico
Tensione di alimentazione: 230 V (+/- 10 %), Tipo di tensione: AC, Frequenza di rete [Hz]: 50 - 60
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 8, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 20, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 10, Portata per persone sedute (presenza), altezza 5 m [m]: 6, Numero di sensori PIR: 1, Sensibilità di intervento regolabile: sì, Luminosità di intervento regolabile: sì
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì, Telecomandabile (IR): IR-RC (Foglio de programmation IR-PD DALI), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter), Quantità di canali: 1
Physische Ausgänge
Numero delle zone di commutazione: 1, Regolazione di luce costante: sì, Luce d'orientamento: sì (impostazione del tempo/della luminosità), Luminosità di intervento [lx]: 10 - 2500
Ausgang [1]
Uscita di comando: DALI-2 (DACO), 80mA (garantito), 125mA (max.), Semiautomatico: sì, Temporizzazione min.: 1 min, Temporizzazione max.: 150 min
Caratteristiche di funzionamento [Ingresso]
Contatto d'ingresso per slave: sì, Contatto d’ingresso per pulsante: sì

Fornitore

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
