B.E.G. LUXOMAT
PD2N-BMS DALI-2 NME

PD2N-BMS DALI-2 NME

https://www.swisslux.ch/web/image/product.template/11964/image_1920?unique=b3c720e

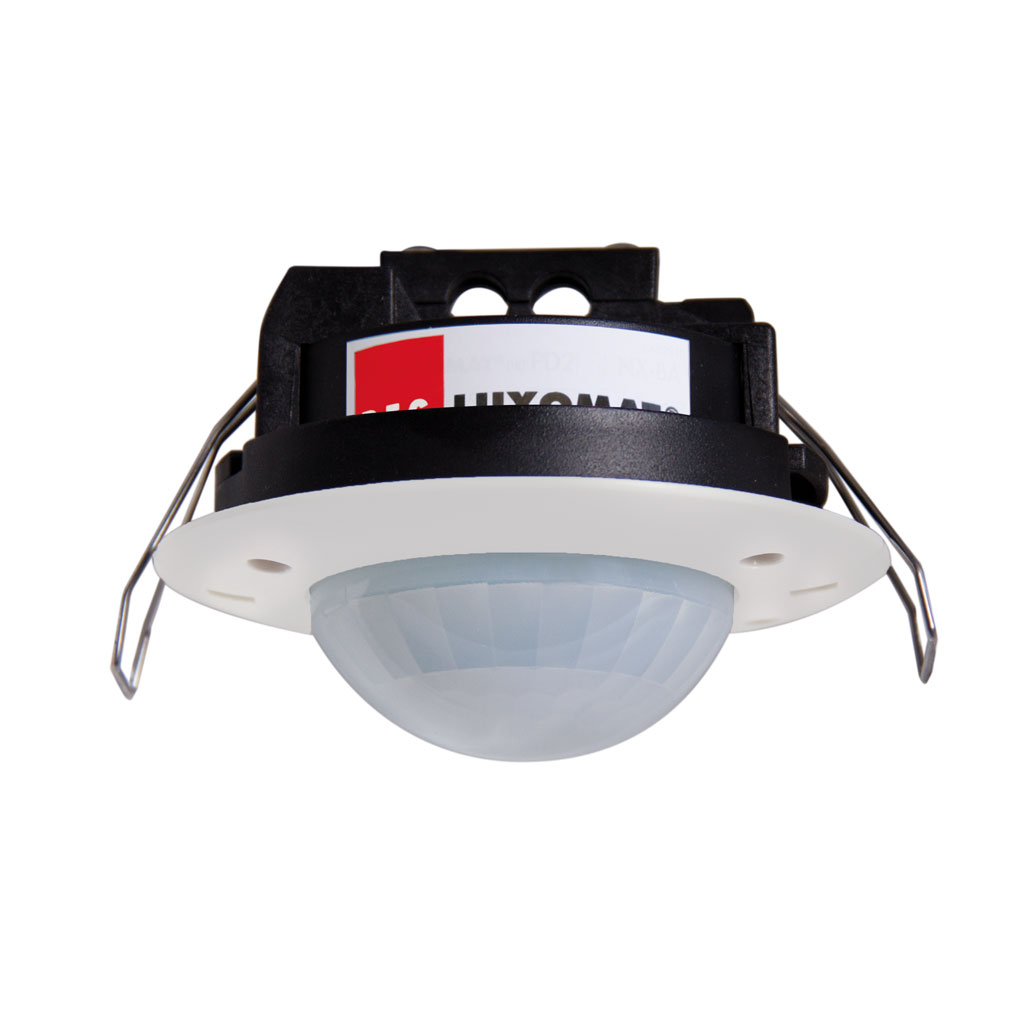

Rilevatore di presenza BMS DALI-2

No E: 535 930 540

180,00 CHF 180.0 CHF 180,00 CHF

Not Available For Sale

Prezzo IVA/CRA escl.

180,00 CHF 180.0 CHF 180,00 CHF

Not Available For Sale

  • Categoria di montaggio
  • Adatto per fissaggio a soffitto
  • Altezza di montaggio raccomandata [m]
  • Altezza di montaggio min. [m]
  • Altezza di montaggio max. [m]
  • Tipo di collegamento
  • Diametro [mm]
  • Materiale
  • Qualità di materiale
  • Grado di protezione [IP]
  • Temperatura di esercizio [°C]
  • Resistenza agli urti [IK]
  • Classe di protezione
  • Voto di prova
  • Senza alogeni
  • Protezione superficiale alloggiamento
  • Ausführung der Oberfläche
  • Resistente ai raggi UV
  • Colore
  • Tensione di alimentazione
  • Tipo di tensione
  • Corrente assorbita [mA]
  • Portata passando lateralmente (movimento tangenziale) [m]
  • Portata dirigendosi verso la lente (movimento radiale) [m]
  • Portata per persone sedute (presenza) [m]
  • Angolo di rilevamento [°]
  • Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]
  • Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]
  • Portata per persone sedute (presenza), altezza 5 m [m]
  • Numero di sensori PIR
  • Sensibilità di intervento regolabile
  • Numero di sensore di luminosità
  • Luminosità di intervento regolabile
  • Scala di temperatura
  • Modello
  • Programma di fabbrica
  • Anzahl physische Ausgänge
  • Numero delle zone di commutazione
  • Luminosità di intervento [lx]
  • Typ 1: Anzahl Kanäle des selben Typs
  • Art des Kanals
  • Uscita di comando

Questa combinazione non esiste.

Contattaci

Termini e condizioni
Garanzia di rimborso di 30 giorni
Spedizione: 2-3 giorni lavorativi

Condividi

  • Molle per fissaggio per un montaggio facile e veloce nei controsoffitti

  • Basso consumo energetico

  • Con clip di copertura

  • Misurazione della luce tramite sensore luce interno ed esterno

  • Fornisce informazioni riguardanti il rilevamento di presenza e movimento e i valori Lux

  • Regolabile e indirizzabile mediante centraline di comando DALI, in conformità agli standard IEC 62386 parti 101/103/303/304

  • Multisensore DALI-2 con portata elevata

pd2_s_360_de_st_knx_MZ

Dimensioni in mm

Caratteristiche di montaggio
Categoria di montaggio Sistema modulare
Adatto per fissaggio a soffitto sì
Altezza di montaggio raccomandata [m] 2.5
Altezza di montaggio min. [m] 2.5
Altezza di montaggio max. [m] 10
Tipo di collegamento Morsetto a innesto
Materiale e forma di costruzione
Diametro [mm] 108
Materiale Plastica
Qualità di materiale Policarbonato
Grado di protezione [IP] 20
Temperatura di esercizio [°C] -25 °C - +55 °C
Resistenza agli urti [IK] IK05
Classe di protezione II
Voto di prova CE
Senza alogeni sì
Protezione superficiale alloggiamento unbehandelt
Ausführung der Oberfläche matt
Resistente ai raggi UV PC resistente ai raggi UV
Colore n/a
Caratteristiche elettronico
Tensione di alimentazione DALI, max. 22.5 V
Tipo di tensione DC
Corrente assorbita [mA] 7
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m] 8
Portata dirigendosi verso la lente (movimento radiale) [m] 4
Portata per persone sedute (presenza) [m] 4
Angolo di rilevamento [°] 360
Portata passando lateralmente (movimento tangenziale), altezza 5 m [m] 20
Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m] 10
Portata per persone sedute (presenza), altezza 5 m [m] 6
Numero di sensori PIR 1
Sensibilità di intervento regolabile sì
Numero di sensore di luminosità 2
Luminosità di intervento regolabile sì
Scala di temperatura -25 °C bis +50 °C
Caratteristiche di funzionamento
Modello Rilevatore di presenza
Programma di fabbrica sì
Physische Ausgänge
Anzahl physische Ausgänge 1
Numero delle zone di commutazione 1
Luminosità di intervento [lx] 0 - 4095
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs 1
Art des Kanals BMS-Dali Regel/Schaltausgang
Uscita di comando Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung / Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 303/304 am DALI-Bus bereit

decke_normal_EB

a sinistra: vista dall'alto, a destra: vista laterale

Portata per le attività sedentarie (zona di presenza)
Portata dirigendosi verso la lente (movimento radiale)
Portata passando lateralmente (movimento tangenziale)

Dimensioni in m

1) Funzionamento normale

bms_n_SS

Regolazione della luce in base alla presenza

Tipo Description
Scheda tecnica Scheda tecnica PD2N-BMS DALI-2 NME
Breve manuale Istruzioni d'uso PD2N-BMS-DE DALI-2 ( fr / de / it )
Tipo: PD2N-BMS DALI-2 NME
Descrizione: Rilevatore di presenza BMS DALI-2
No E: 535 930 540
No art.: 172127
EAN: 4007529675654

Caratteristiche di montaggio
Categoria di montaggio: Sistema modulare, Adatto per fissaggio a soffitto: sì, Altezza di montaggio raccomandata [m]: 2.5, Altezza di montaggio min. [m]: 2.5, Altezza di montaggio max. [m]: 10, Tipo di collegamento: Morsetto a innesto
Materiale e forma di costruzione
Diametro [mm]: 108, Materiale: Plastica, Qualità di materiale: Policarbonato, Grado di protezione [IP]: 20, Temperatura di esercizio [°C]: -25 °C - +55 °C, Resistenza agli urti [IK]: IK05, Classe di protezione: II, Voto di prova: CE, Senza alogeni: sì, Protezione superficiale alloggiamento: unbehandelt, Ausführung der Oberfläche: matt, Resistente ai raggi UV: PC resistente ai raggi UV, Colore: n/a
Caratteristiche elettronico
Tensione di alimentazione: DALI, max. 22.5 V, Tipo di tensione: DC, Corrente assorbita [mA]: 7
Caratteristiche di sensore
Portata passando lateralmente (movimento tangenziale) [m]: 8, Portata dirigendosi verso la lente (movimento radiale) [m]: 4, Portata per persone sedute (presenza) [m]: 4, Angolo di rilevamento [°]: 360, Portata passando lateralmente (movimento tangenziale), altezza 5 m [m]: 20, Portata dirigendosi verso la lente (movimento radiale), altezza 5 m [m]: 10, Portata per persone sedute (presenza), altezza 5 m [m]: 6, Numero di sensori PIR: 1, Sensibilità di intervento regolabile: sì, Numero di sensore di luminosità: 2, Luminosità di intervento regolabile: sì, Scala di temperatura: -25 °C bis +50 °C
Caratteristiche di funzionamento
Modello: Rilevatore di presenza, Programma di fabbrica: sì
Physische Ausgänge
Anzahl physische Ausgänge: 1, Numero delle zone di commutazione: 1, Luminosità di intervento [lx]: 0 - 4095
Ausgang [1]
Typ 1: Anzahl Kanäle des selben Typs: 1, Art des Kanals: BMS-Dali Regel/Schaltausgang, Uscita di comando: Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung / Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 303/304 am DALI-Bus bereit
