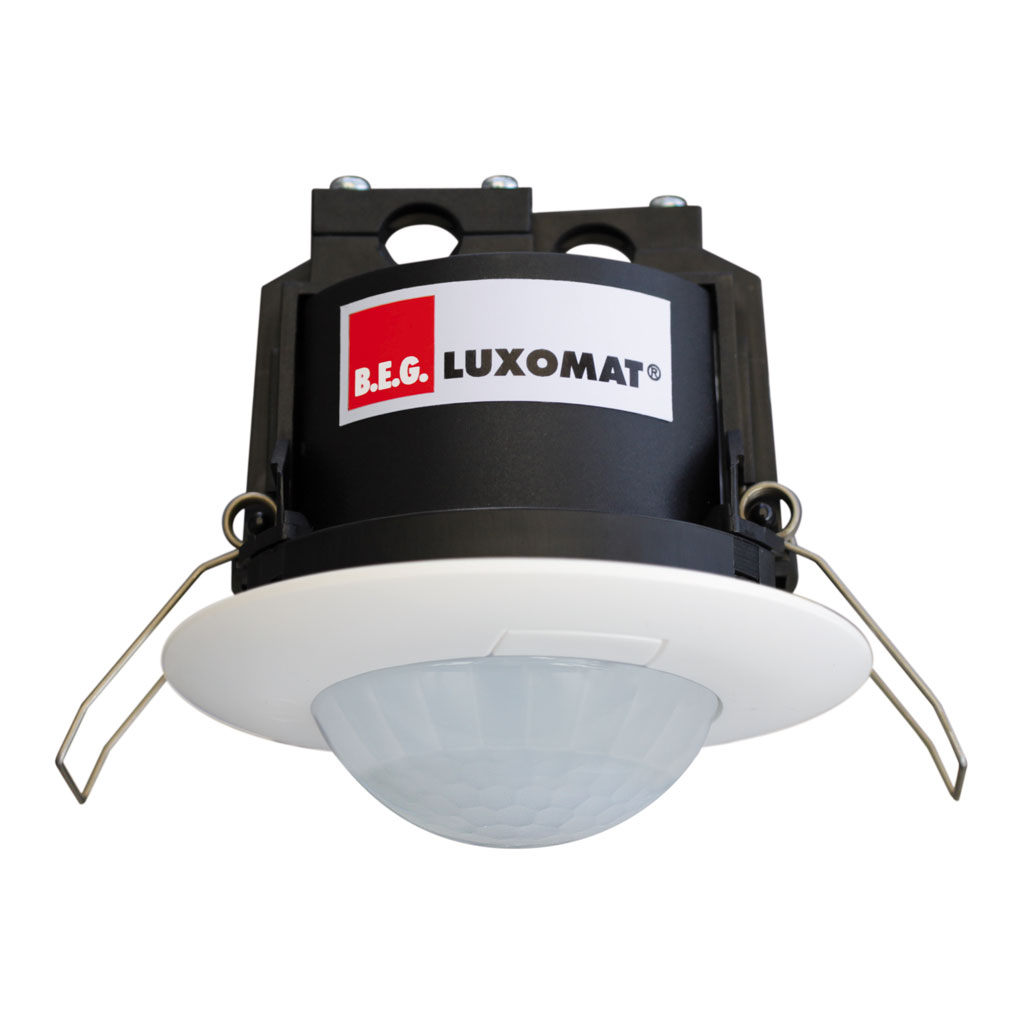

PD2 S 360 DE Master 2C/W

Präsenzmelder 2-Kanal, weiss

E-Nr.: 535 939 248

187.00 CHF 187.0 CHF 187.00 CHF

Preis brutto exkl. MwSt./vRG

187.00 CHF 187.0 CHF 187.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
max. Schaltleistung
max. Einschaltstrom
Halbautomatik
Treppenhausüberwachung
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
max. Schaltleistung
Schaltausgang
Potentialfrei
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
max. Schaltleistung
Tastereingang
Slaveeingang
Slaveeingang (Remote)
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
HLK
Impulsfunktion
Steuerausgang
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
141713	535 939 248	PD2 S 360 DE Master 2C/W

Für den Einbau in Hohldecke mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Zeitsparende Montage dank Federbefestigung
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Separate Eingänge für Taster und Slave-Geräte
Minimaler Eigenverbrauch
2 Kanäle für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)
Abdeckclips im Lieferumfang

dm_s_de_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau (EB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	82
Durchmesser [mm]	83
Bohrloch [mm]	73
Einbautiefe [mm]	60
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Anzahl PIR Sensoren	1
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD), IR-PD Mini
Anzahl Kanäle	2
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	2300 W (cos ϕ=1)
max. Einschaltstrom	800 A (max. 200 µs)
Halbautomatik	ja
Treppenhausüberwachung	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	30 min
Impulsfunktion	ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung	690 W (cos ϕ=1)
Schaltausgang	Relais 3 A
Potentialfrei	ja
min. Nachlaufzeit	5 min
max. Nachlaufzeit	120 min
Impulsfunktion	ja (Dauer nicht veränderbar)
Einschaltverzögerung	5 - 10 min für alle Einschaltzeiten > 15 min
Ausgang [3]
max. Schaltleistung	2 W (cos ϕ=1)
Funktionseigenschaften [Eingang]
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Slaveeingang (Remote)	ja

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

2) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

3) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

5) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung.

6) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

7) Normalbetrieb mit externem Taster

Über einen separaten Tasten-Eingang (S) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

8) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 360 DE Master 2C/W
Funktions- und Applikationsbeschreibung	PD2 360 Master 2C (Ab Sommer 2022) ( de )
Bedienungsanleitung	Kurzform Bedienungsanleitung PD2 360 Master 2C (Ab Sommer 2022) ( fr / de / it )
Bedienungsanleitung	PD2 S 360 Master 2C ( de )

Typ: PD2 S 360 DE Master 2C/W
Beschreibung: Präsenzmelder 2-Kanal, weiss
E-Nr.: 535 939 248
Art-Nr.: 141713
EAN: 4007529940202

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 82, Durchmesser [mm]: 83, Bohrloch [mm]: 73, Einbautiefe [mm]: 60, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini, Anzahl Kanäle: 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 2300 W (cos ϕ=1), max. Einschaltstrom: 800 A (max. 200 µs), Halbautomatik: ja, Treppenhausüberwachung: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung: 690 W (cos ϕ=1), Schaltausgang: Relais 3 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Ausgang [3]
max. Schaltleistung: 2 W (cos ϕ=1)
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
