B.E.G. LUXOMAT

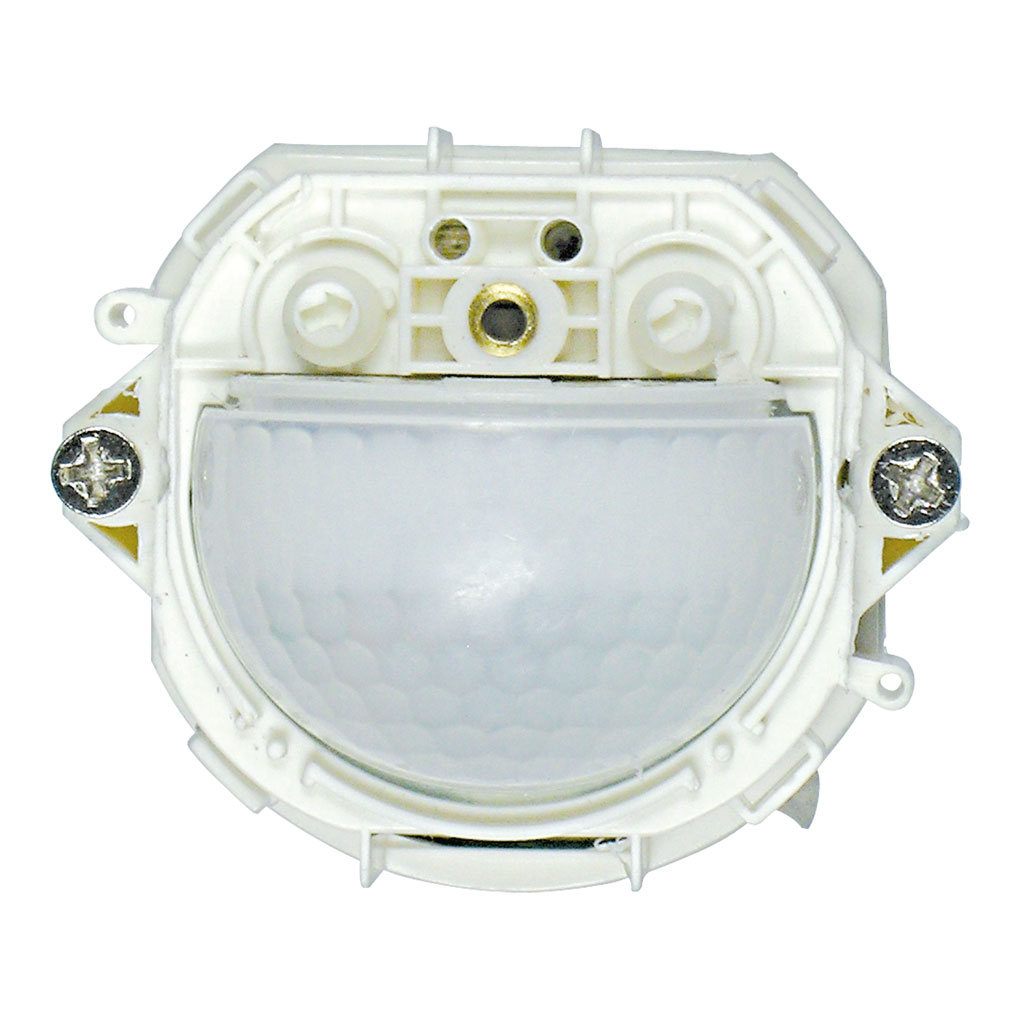

PD2 S 180 N 12-48V

PD2 S 180 N 12-48V

https://www.swisslux.ch/web/image/product.template/2125/image_1920?unique=a0e003f

Präsenzmelder 12V-24V-48V

E-Nr.: 535 914 007

205.00 CHF 205.0 CHF 205.00 CHF

Not Available For Sale

Preis exkl. MwSt./vRB

205.00 CHF 205.0 CHF 205.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Spannungsversorgung
  • Spannungsart
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl PIR Sensoren
  • Anzahl Helligkeitssensoren
  • Ansprechhelligkeit einstellbar
  • Ausführung
  • Werksprogramm
  • Fernbedienbar (IR)
  • Anzahl Kanäle
  • Anzahl der Schaltzonen
  • Ansprechhelligkeit [lx]
  • max. Schaltleistung
  • Potentialfrei
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • max. Schaltleistung
  • Schaltausgang
  • Potentialfrei
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • Einschaltverzögerung
  • Slaveeingang
  • Tastereingang
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • HLK
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Einsatzgebiet
  • Montagehöhe maximum [m] (intern)
  • HLK
  • Garantie [J]
  • Schaltausgang
  • Relais

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Teilen

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

wm_n_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe minimum [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 58
Höhe [mm] 49
Tiefe [mm] 61
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Schutzart [IP] 20
Betriebstemperatur [°C] -25 °C - +55 °C
Schlagfestigkeit [IK] IK05
Schutzklasse II
Prüfzeichen CE
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe n/a
Elektrotechnische Eigenschaften
Spannungsversorgung 12 - 48 V
Spannungsart AC/DC
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl PIR Sensoren 2
Anzahl Helligkeitssensoren 1
Ansprechhelligkeit einstellbar ja
Funktionseigenschaften
Ausführung Präsenzmelder
Werksprogramm ja
Fernbedienbar (IR) IR-RC (Folie IR-PD), IR-PD Mini
Anzahl Kanäle 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen 1
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
max. Schaltleistung 4.8 W (cos ϕ=1)
Potentialfrei ja
Halbautomatik ja
min. Nachlaufzeit 15 s
max. Nachlaufzeit 30 min
Impulsfunktion ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung 4.8 W (cos ϕ=1)
Schaltausgang Reedrelais 0.1 A
Potentialfrei ja
min. Nachlaufzeit 5 min
max. Nachlaufzeit 120 min
Impulsfunktion ja (Dauer nicht veränderbar)
Einschaltverzögerung 5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang ja
Tastereingang ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_12_48v_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

pd2_12_48v_nt_SS

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

pd2_12_48v_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

pd2_12_48v_mms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Typ Beschreibung
Datenblatt Datenblatt PD2 S 180 N 12-48V
Bedienungsanleitung Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 12-48V (ohne Widerstandausgabe, ab Herbst 2020) ( de )
Bedienungsanleitung PD2 S 180 12-48V (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 12-48V BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung Bedienungsanleitung PD2 S 180 12-48V (mit DIP-Schalter, ab ca. Herbst 2014) ( de )
Bedienungsanleitung Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )
Typ: PD2 S 180 N 12-48V
Beschreibung: Präsenzmelder 12V-24V-48V
E-Nr.: 535 914 007
Art-Nr.: 141724
EAN: 4007529650781

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe minimum [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 58, Höhe [mm]: 49, Tiefe [mm]: 61, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: n/a
Elektrotechnische Eigenschaften
Spannungsversorgung: 12 - 48 V, Spannungsart: AC/DC, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini, Anzahl Kanäle: 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 4.8 W (cos ϕ=1), Potentialfrei: ja, Halbautomatik: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung: 4.8 W (cos ϕ=1), Schaltausgang: Reedrelais 0.1 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
