  2. PD2 S 180 AP Slave STA/W
B.E.G. LUXOMAT

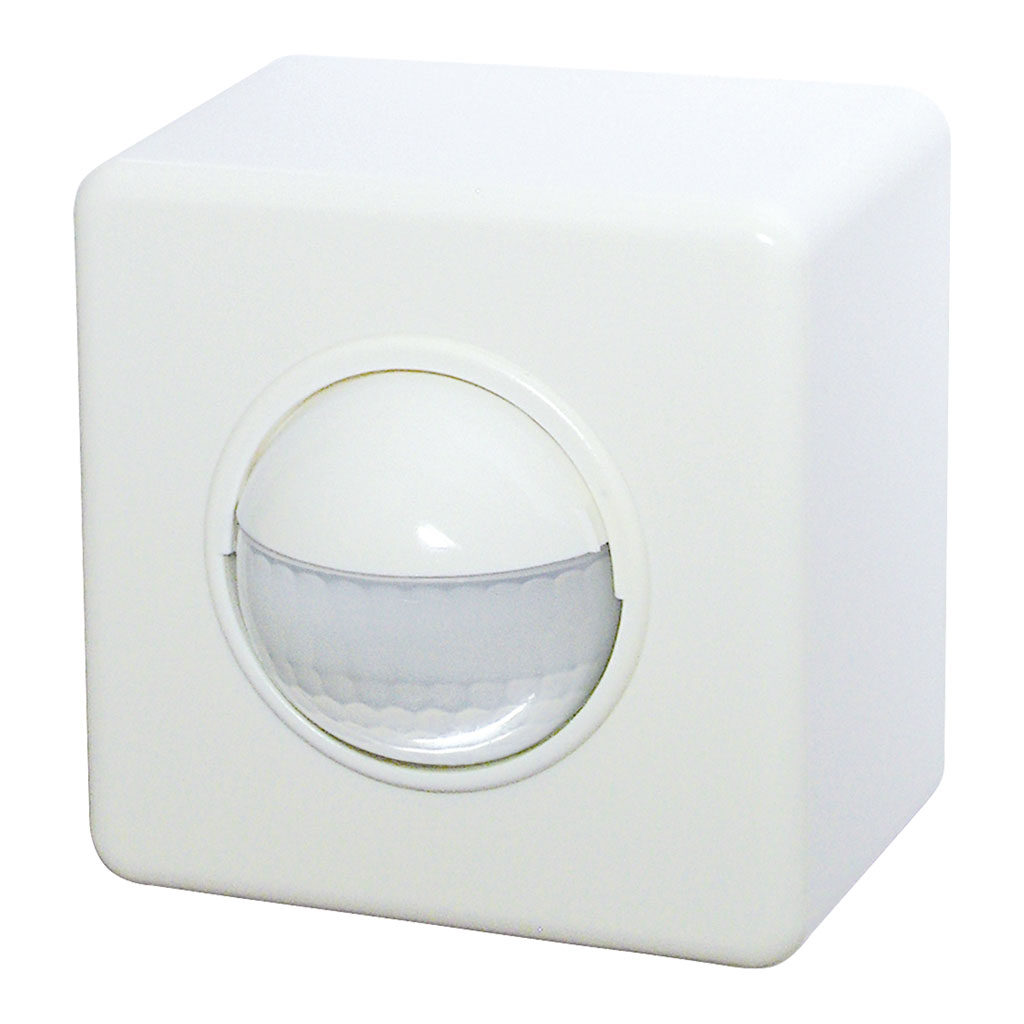

PD2 S 180 AP Slave STA/W

https://www.swisslux.ch/web/image/product.template/2052/image_1920?unique=6ec16f2

Präsenzmelder Slave, Design Standard, weiss

E-Nr.: 535 933 064

160.00 CHF 160.0 CHF 160.00 CHF

160.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

160.00 CHF 160.0 CHF 160.00 CHF

160.00 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Sensortyp
  • Anzahl Kanäle
  • Impulsfunktion
  • max. Schaltleistung
  • Steuerausgang
  • Schaltausgang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141798 535 933 064 PD2 S 180 AP Slave STA/W

  • Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Für alle gängigen CH-Schalterprogramme

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Für Montagehöhen zwischen 1.1 - 2.2 m

wm_ap_sta_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Aufputz (AP)
Material und Bauform
Farbe Weiss
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Impulsfunktion ja
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 AP Slave STA/W
Bedienungsanleitung PD2 S 180 Slave (ab Herbst 2019)
Bedienungsanleitung PD2 S 180 Slave BEG-NAP-NUP (bis ca. Herbst 2019)
Bedienungsanleitung PD2 S 180 Slave (ab ca. Sommer 2011)
Bedienungsanleitung PD2 180 Slave (bis ca. Sommer 2011)
Typ: PD2 S 180 AP Slave STA/W
Beschreibung: Präsenzmelder Slave, Design Standard, weiss
E-Nr.: 535 933 064
Art-Nr.: 141798
EAN: 4007529650378

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Aufputz (AP)
Material und Bauform
Farbe: Weiss, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Impulsfunktion: ja, max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141723] PD2 S 180 N Slave

PD2 S 180 N Slave

Präsenzmelder Slave

E-Nr.: 535 913 007
[141762] AS STA/W

AS STA/W

Adapterset, Design Standard, weiss

E-Nr.: 535 999 204
[142077] APG STA/W

APG STA/W

AP-Gehäuse Basico inkl. Befestigungsplatte, weiss

E-Nr.: 282 966 203
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör von

[141788] PD2 S 180 AP Master 1C STA/W

PD2 S 180 AP Master 1C STA/W

Präsenzmelder 1-Kanal, Design Standard, weiss

E-Nr.: 535 932 164
[141793] PD2 S 180 AP Master 2C STA/W

PD2 S 180 AP Master 2C STA/W

Präsenzmelder 2-Kanal, Design Standard, weiss

E-Nr.: 535 932 264
