  1. Decke
  2. AP
  3. Indoor 180 C Kombi 2L EDI/W
B.E.G. LUXOMAT

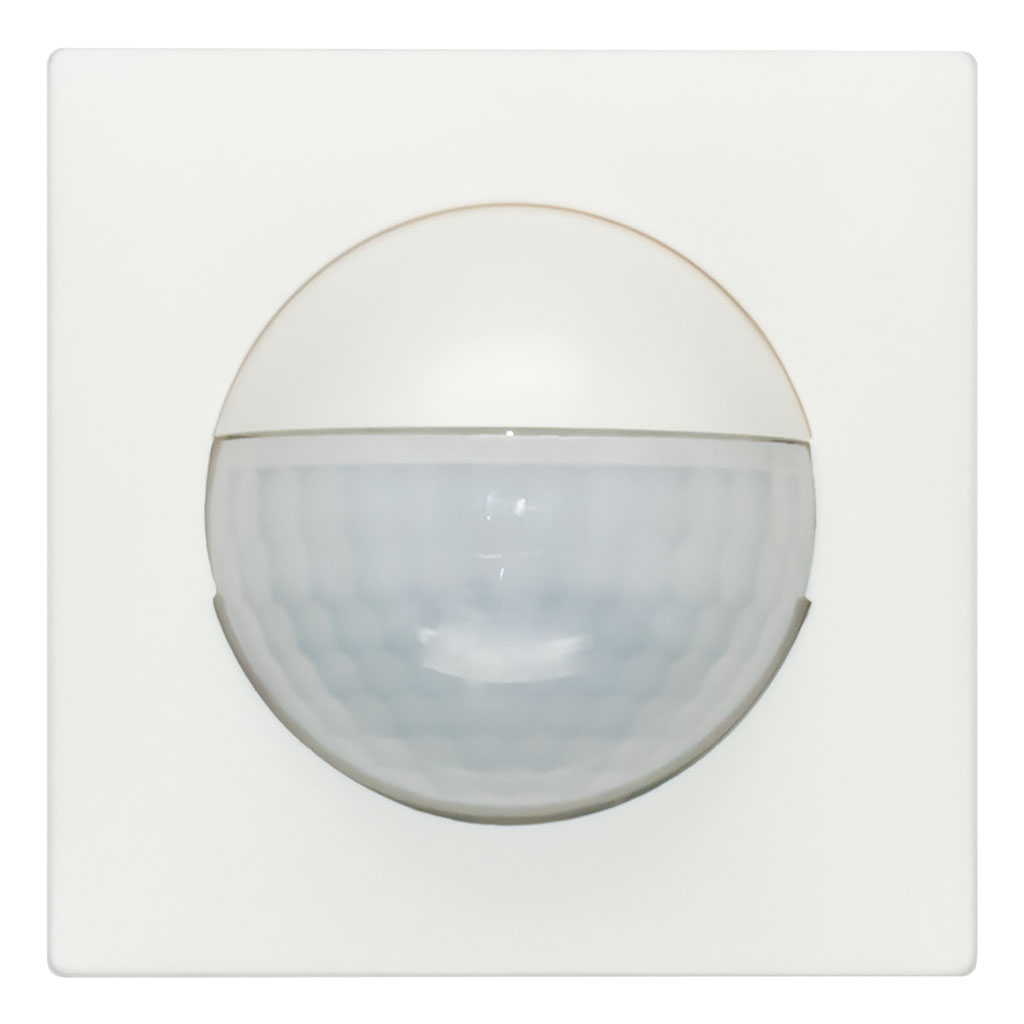

Indoor 180 C Kombi 2L EDI/W

https://www.swisslux.ch/web/image/product.template/1991/image_1920?unique=4243f2e

Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss

E-Nr.: 535 950 205

213.45 CHF 213.45000000000002 CHF 213.45 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

213.45 CHF 213.45000000000002 CHF 213.45 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Garantie Akku [J]
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl PIR Sensoren
  • Anzahl Helligkeitssensoren
  • Ansprechhelligkeit einstellbar
  • Mikrofon
  • Ausführung
  • Anzahl Kanäle
  • Anzahl der Schaltzonen
  • Geeignet für C-Last
  • Ansprechhelligkeit [lx]
  • max. Schaltleistung
  • max. Einschaltstrom
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Einsatzgebiet
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Garantie [J]
  • Schaltausgang
  • Relais

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141859 535 950 205 Indoor 180 C Kombi 2L EDI/W
141899 535 940 215 Indoor 180 CM Kombi 2L EDI/W

  • Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • 2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W

wm_c_edi_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 60
Höhe [mm] 60
Tiefe [mm] 61
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Schutzart [IP] 20
Betriebstemperatur [°C] 0 °C - +55 °C
Schlagfestigkeit [IK] IK05
Schutzklasse II
Prüfzeichen CE
Garantie Akku [J] 2
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Weiss
Farbcode (ähnlich) NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl PIR Sensoren 2
Anzahl Helligkeitssensoren 1
Ansprechhelligkeit einstellbar ja
Mikrofon ja
Funktionseigenschaften
Ausführung Bewegungsmelder
Anzahl Kanäle 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen 1
Geeignet für C-Last ja
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
max. Schaltleistung 2300 W (cos ϕ=1)
max. Einschaltstrom 800 A (max. 200 µs)
min. Nachlaufzeit 15 s
max. Nachlaufzeit 16 min

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_2l_n_SS

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_2l_nrc_SS

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Type Beschreibung
Datenblatt Datenblatt Indoor 180 C Kombi 2L EDI/W
Katalog und Broschüre Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung Bedienungsanleitung Indoor 180 Kombi 2L (Ab Frühling 2024) ( de )
Katalog und Broschüre Unschlagbar in jeder Kombination ( de )
Bedienungsanleitung Indoor 180 Kombi 2L (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi 2L BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi 2L ( de )
Typ: Indoor 180 C Kombi 2L EDI/W
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, Design EDIZIOdue, weiss
E-Nr.: 535 950 205
Art-Nr.: 141859
EAN: 4007529650989

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 60, Höhe [mm]: 60, Tiefe [mm]: 61, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: 0 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Garantie Akku [J]: 2, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja, Mikrofon: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 2300 W (cos ϕ=1), max. Einschaltstrom: 800 A (max. 200 µs), min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 16 min

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[141726] Indoor 180 N Kombi 2L

Indoor 180 N Kombi 2L

Bewegungsmelder 10A, 2L Schema 0

E-Nr.: 535 910 207
[141727] AS EDI/W

AS EDI/W

Adapterset, Design EDIZIOdue, weiss

E-Nr.: 535 999 105
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
