  2. Indoor 180 C Kombi KAL/BE
B.E.G. LUXOMAT

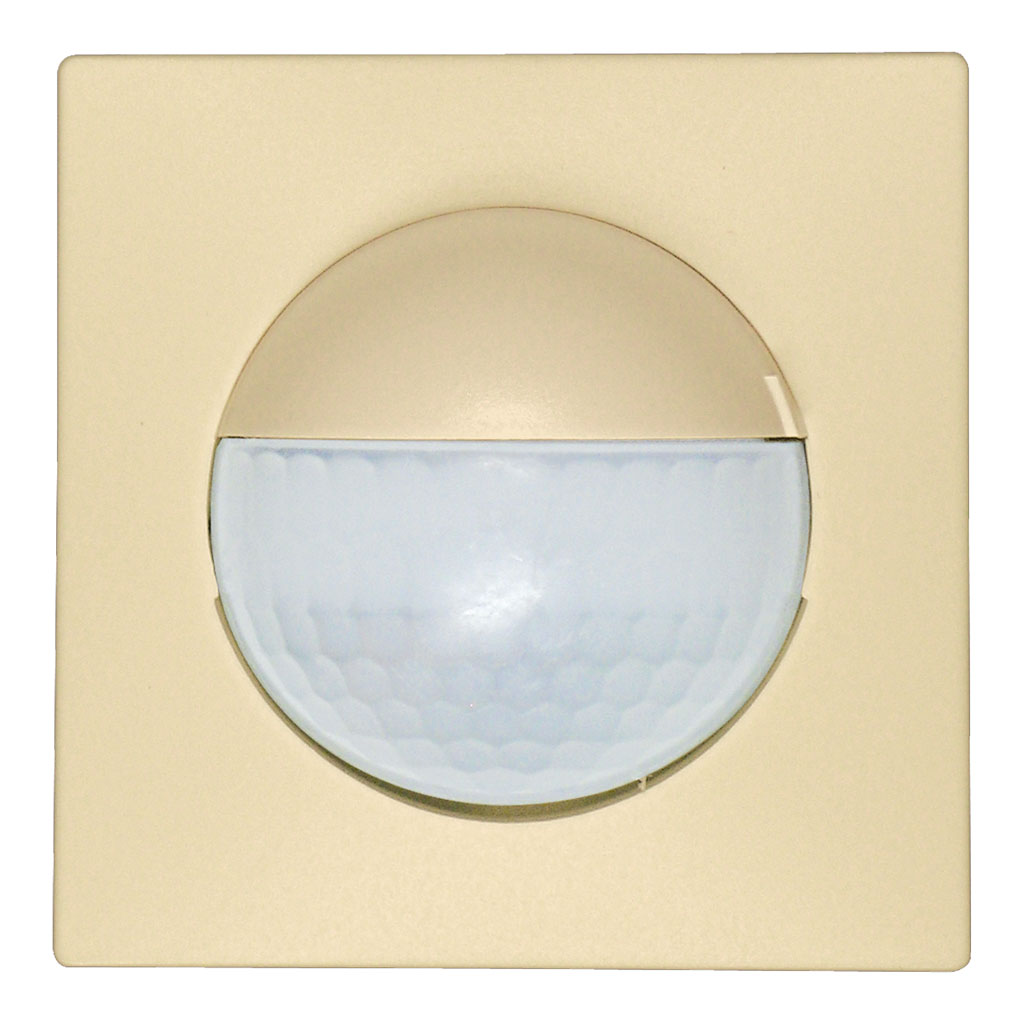

Indoor 180 C Kombi KAL/BE

https://www.swisslux.ch/web/image/product.template/1703/image_1920?unique=4825e77

Bewegungsmelder 10A, Design Kallysto, beige

E-Nr.: 535 950 083

163.45 CHF 163.45000000000002 CHF 163.45 CHF

163.45 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

163.45 CHF 163.45000000000002 CHF 163.45 CHF

163.45 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbcode
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • Impulsfunktion
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Treppenhausüberwachung
  • Tastereingang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
142147 535 950 083 Indoor 180 C Kombi KAL/BE
151172 Indoor 180 UP Kombi KAL/BE
151361 Indoor 180 CM Kombi KAL/BE
151164 Indoor 180 AP Kombi KAL/BE

  • Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • 1 Kanal für Lichtsteuerung

  • Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)

wm_c_kal_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbcode NCS S2010Y30R matt
Farbe Beige
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Funktionseigenschaften [Eingang]
Tastereingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_n_SS

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

indoor_180_kombi_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Dauerlichtbetrieb mit externem Schalter

indoor_180_kombi_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Parallelbetrieb

indoor_180_kombi_p_SS

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

indoor_180_kombi_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

indoor_180_kombi_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt Indoor 180 C Kombi KAL/BE
Bedienungsanleitung Bedienungsanleitung Indoor 180 Kombi (Ab Frühling 2024) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Frühling 2022) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi ( de )
Typ: Indoor 180 C Kombi KAL/BE
Beschreibung: Bewegungsmelder 10A, Design Kallysto, beige
E-Nr.: 535 950 083
Art-Nr.: 142147
EAN: 4007529652822

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: NCS S2010Y30R matt, Farbe: Beige, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Bewegungsmelder 10A

E-Nr.: 535 910 007
[141754] AS KAL/BE

AS KAL/BE

Adapterset, Design Kallysto, beige

E-Nr.: 535 999 183
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
