  2. PD2 S 180 C Slave KAL/BE
B.E.G. LUXOMAT

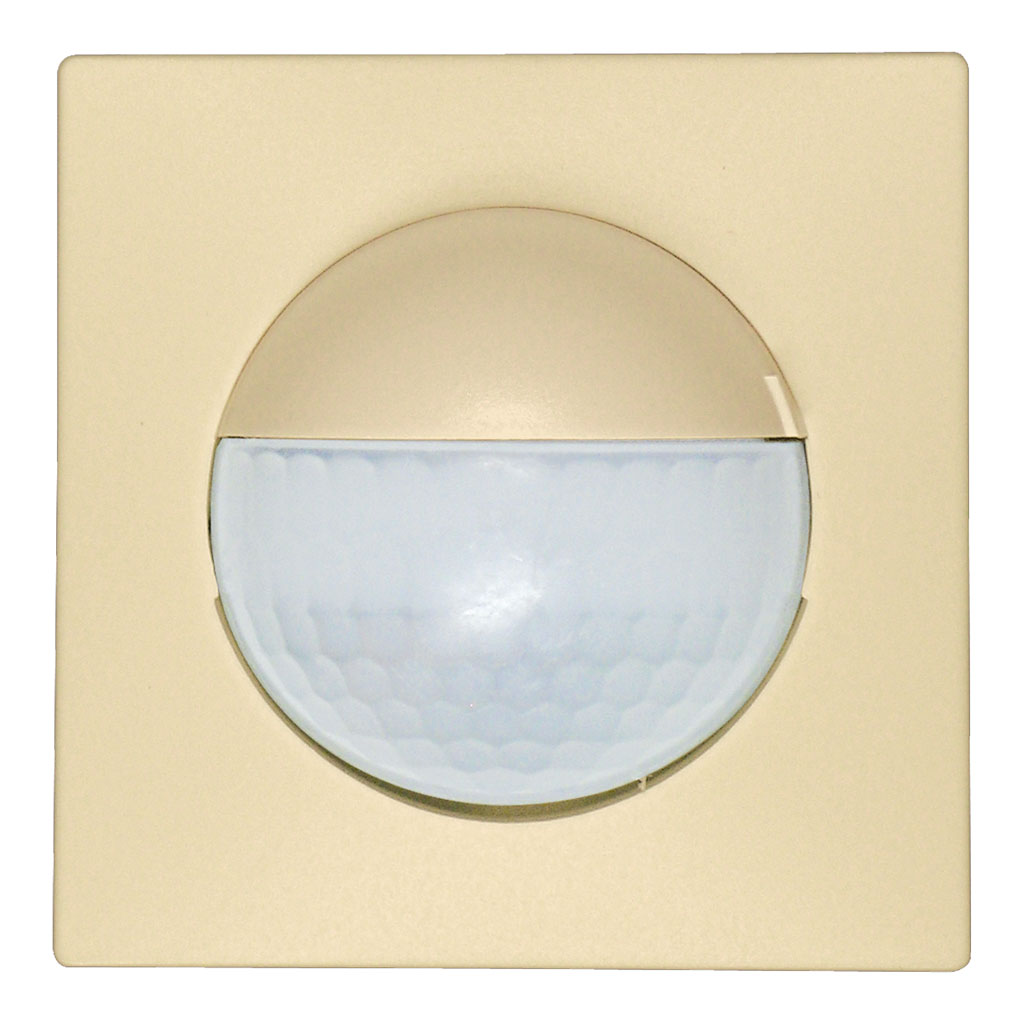

PD2 S 180 C Slave KAL/BE

https://www.swisslux.ch/web/image/product.template/1697/image_1920?unique=4825e77

Präsenzmelder Slave, Design Kallysto, beige

E-Nr.: 535 953 083

158.45 CHF 158.45000000000002 CHF 158.45 CHF

158.45 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

158.45 CHF 158.45000000000002 CHF 158.45 CHF

158.45 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbcode
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl Kanäle
  • Impulsfunktion
  • max. Schaltleistung
  • Steuerausgang
  • Schaltausgang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
142153 535 953 083 PD2 S 180 C Slave KAL/BE
151178 PD2 S 180 UP Slave KAL/BE
151357 PD2 S 180 CM Slave KAL/BE
151169 PD2 S 180 AP Slave KAL/BE

  • Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Bis zu 7 Farben verfügbar (als Bausatz bestellbar)

  • Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Für Montagehöhen zwischen 1.1 - 2.2 m

wm_c_kal_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbcode NCS S2010Y30R matt
Farbe Beige
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Impulsfunktion ja
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 C Slave KAL/BE
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Slave (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 Slave (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Slave BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Slave (ab ca. Sommer 2011) ( de )
Bedienungsanleitung PD2 180 Slave (bis ca. Sommer 2011) ( de )
Typ: PD2 S 180 C Slave KAL/BE
Beschreibung: Präsenzmelder Slave, Design Kallysto, beige
E-Nr.: 535 953 083
Art-Nr.: 142153
EAN: 4007529652884

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: NCS S2010Y30R matt, Farbe: Beige, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Impulsfunktion: ja, max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141723] PD2 S 180 N Slave

PD2 S 180 N Slave

Präsenzmelder Slave

E-Nr.: 535 913 007
[141754] AS KAL/BE

AS KAL/BE

Adapterset, Design Kallysto, beige

E-Nr.: 535 999 183
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent
