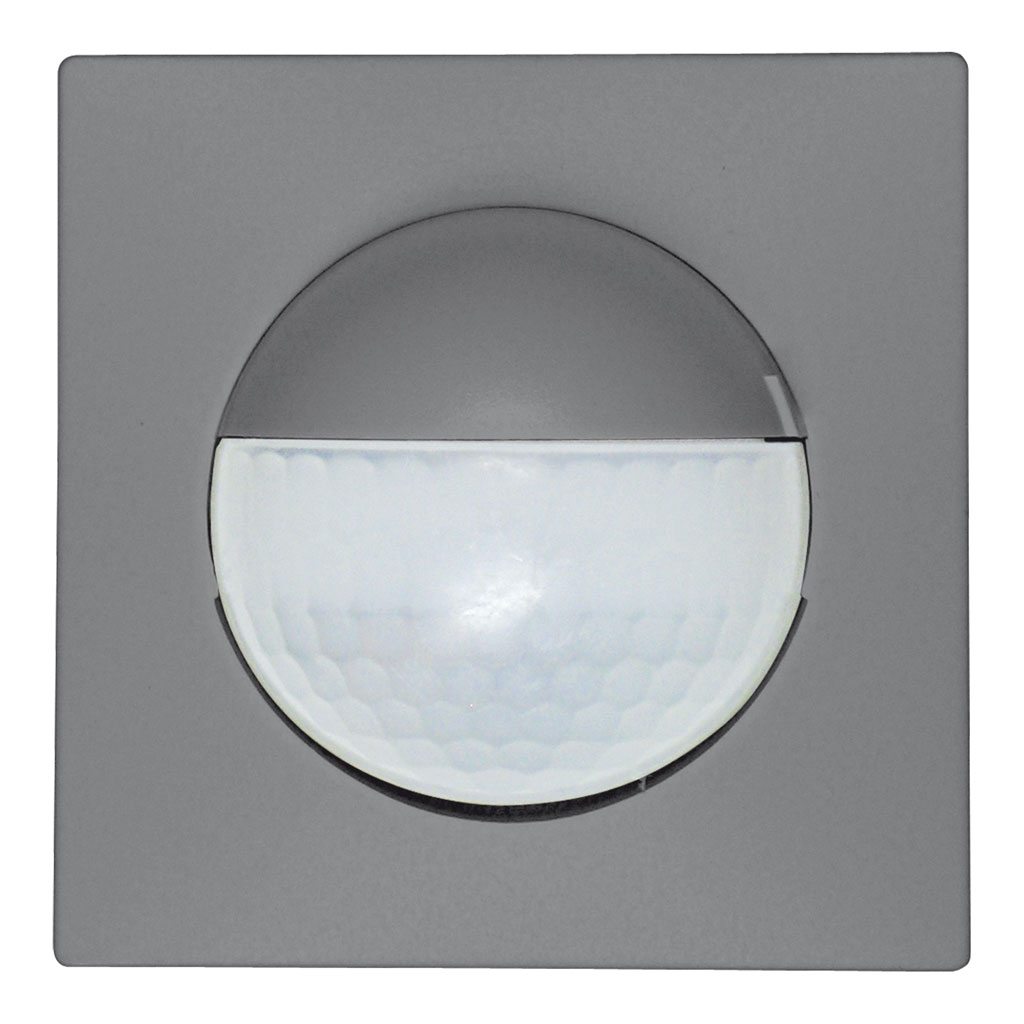

Indoor 180 C Kombi 2L SID/AN

Bewegungsmelder 10A, 2L Schema 0, Design Sidus, anthrazit

E-Nr.: 535 950 226

213.45 CHF 213.45000000000002 CHF 213.45 CHF

213.45 CHF

Preis brutto exkl. MwSt.

213.45 CHF 213.45000000000002 CHF 213.45 CHF

213.45 CHF

Einsatzgebiet
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Montagehöhe minimum [m]
Montagekategorie
Geeignet für Wandmontage
Montagehöhe maximum [m] - [ V E R A L T E T ]
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Farbe
UV-Beständig
Anschlussart
Geeignet für C-Last
Netzfrequenz [Hz]
Spannungsart
Spannungsversorgung
Melderaufbau max. Strom [A]
Ausführung
Erfassungswinkel [°]
Mikrofon
Ansprechhelligkeit einstellbar
Anzahl Helligkeitssensoren
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Anzahl PIR Sensoren
Anzahl der Schaltzonen
Anzahl Kanäle
Ansprechhelligkeit [lx]
max. Einschaltstrom
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Relais
Schaltausgang
Betriebstemperatur [°C]
Halogenfrei
Schutzart [IP]
Schutzklasse
Garantie [J]
Garantie Akku [J]
Prüfzeichen
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

IN DEN WARENKORB

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
142202	535 950 226	Indoor 180 C Kombi 2L SID/AN
151256		Indoor 180 UP Kombi 2L SID/AN
151400		Indoor 180 CM Kombi 2L SID/AN
151246		Indoor 180 AP Kombi 2L SID/AN

Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar
Für Montagehöhen zwischen 1.1 - 2.2 m
Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W

wm_c_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Bausatz
Material und Bauform
Farbe	Anthrazit
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung	Bewegungsmelder
Erfassungswinkel [°]	180
Mikrofon	ja
Funktionseigenschaften
Anzahl Kanäle	1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	16 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Deklarationen
Betriebstemperatur [°C]	0 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Type	Beschreibung
Datenblatt	Datenblatt Indoor 180 C Kombi 2L SID/AN
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Kombi 2L (Ab Frühling 2024) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L (ab Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Kombi 2L ( de )

Typ: Indoor 180 C Kombi 2L SID/AN
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, Design Sidus, anthrazit
E-Nr.: 535 950 226
Art-Nr.: 142202
EAN: 4007529653379

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: Anthrazit, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Deklarationen
Betriebstemperatur [°C]: 0 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097

Indoor 180 N Kombi 2L

Bewegungsmelder 10A, 2L Schema 0

E-Nr.: 535 910 207

AS SID/AN

Adapterset, Design Sidus, anthrazit

E-Nr.: 535 999 146

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
