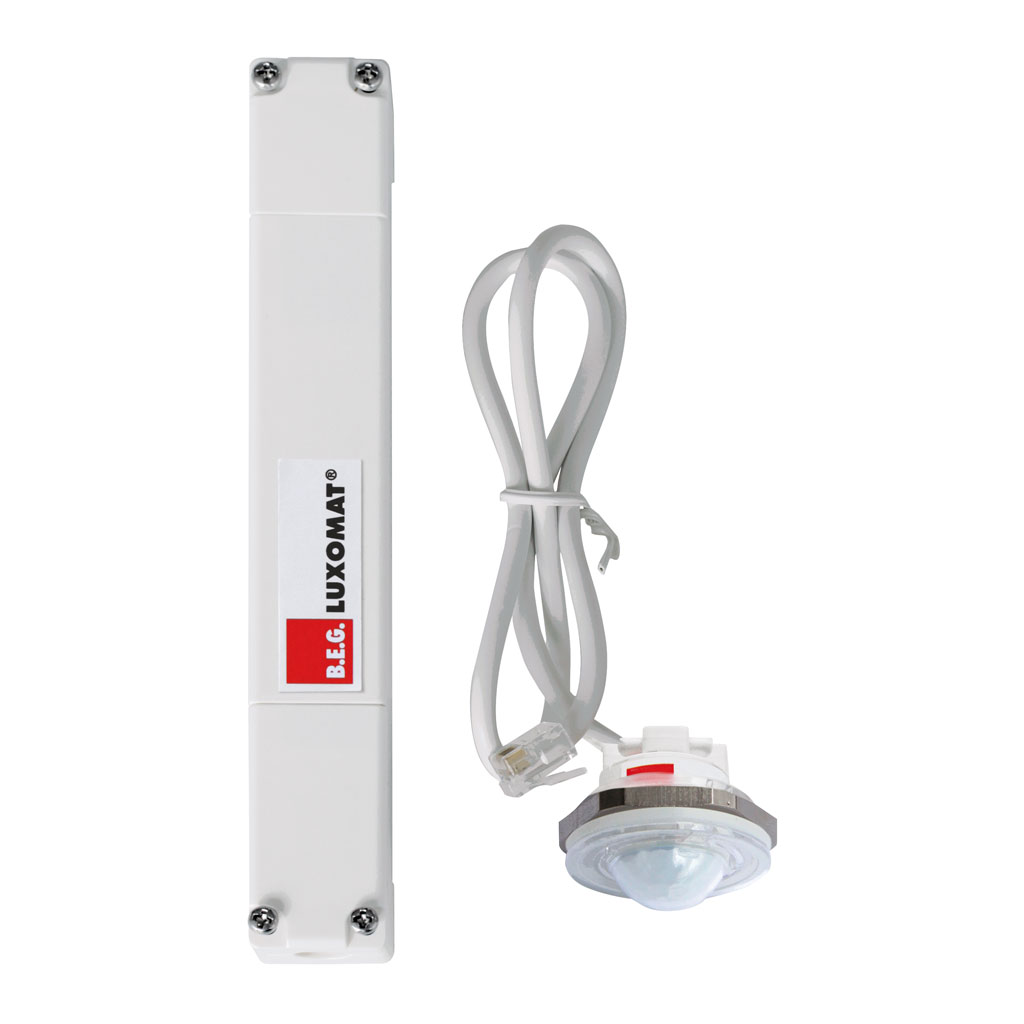

PD9 S1 360 Master 1C IP65

Präsenzmelder 1-Kanal, opal

E-Nr.: 535 937 005

204.00 CHF 204.0 CHF 204.00 CHF

Preis brutto exkl. MwSt./vRG

204.00 CHF 204.0 CHF 204.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Breite 2 [mm]
Höhe 2 [mm]
Tiefe 2 [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Schutzart Leistungsteil [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
max. Schaltleistung
max. Einschaltstrom
Halbautomatik
Treppenhausüberwachung
Nulldurchgangsschaltung
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
max. Schaltleistung
Steuerausgang
Impulsfunktion
Tastereingang
Slaveeingang
Slaveeingang (Remote)
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Anwendungsbereich / Tätigkeitsbereich
Einsatzgebiet
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Farbe

Art-Nr.	E-Nr.	Beschreibung
142502	535 937 005	PD9 S1 360 Master 1C IP65
142498	535 936 005	PD9 S1 360 Master 1C
142092	535 979 148	PD9 S 360 Master 1C/W

Wand- oder Deckenmontage möglich
Für den flexiblen Einbau im Aussenbereich (IP65) mit 360° Erfassungsbereich für die zuverlässige Detektion von Bewegungen
Schraubbefestigung (Mutter M32 im Lieferumfang)
Elektronische Empfindlichkeits- und Reichweiteneinstellung
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Separate Eingänge für Taster und Slave-Geräte
Minimaler Eigenverbrauch
1 Kanal für Lichtsteuerung
1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)
Farbe Sensorkopf opal matt
Abdeckclips im Lieferumfang
Verbindungskabel ca. 50 cm

pd9_s1_360_ip65_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau Nass (NEB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	5
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	29
Durchmesser [mm]	40
Bohrloch [mm]	32
Einbautiefe [mm]	18
Breite 2 [mm]	24
Höhe 2 [mm]	23
Tiefe 2 [mm]	165
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	65
Schutzart Leistungsteil [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK03
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	3
Reichweite für sitzende Personen (Präsenz) [m]	3
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	10
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	6
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	2
Anzahl PIR Sensoren	1
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD 1C), IR-PD Mini
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	2300 W (cos ϕ=1)
max. Einschaltstrom	800 A (max. 200 µs)
Halbautomatik	ja
Treppenhausüberwachung	ja
Nulldurchgangsschaltung	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	30 min
Impulsfunktion	ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung	2 W (cos ϕ=1)
Steuerausgang	Triac Remote
Impulsfunktion	ja (Dauer nicht veränderbar)
Funktionseigenschaften [Eingang]
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Slaveeingang (Remote)	ja

pd9_ip65_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

2) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

3) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung

4) Normalbetrieb mit externem Taster

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

5) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

8) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

Type	Beschreibung
Datenblatt	Datenblatt PD9 S1 360 Master 1C IP65
Bedienungsanleitung	PD9 S 360 Master 1C (Änderung Korridorfunktion, ab Sommer 2022) ( de )
Bedienungsanleitung	PD9 S 360 Master 1C ( de )

Typ: PD9 S1 360 Master 1C IP65
Beschreibung: Präsenzmelder 1-Kanal, opal
E-Nr.: 535 937 005
Art-Nr.: 142502
EAN: 4007529654116

Montageeigenschaften
Montagekategorie: Einbau Nass (NEB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 5, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 29, Durchmesser [mm]: 40, Bohrloch [mm]: 32, Einbautiefe [mm]: 18, Breite 2 [mm]: 24, Höhe 2 [mm]: 23, Tiefe 2 [mm]: 165, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 65, Schutzart Leistungsteil [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK03, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 3, Reichweite für sitzende Personen (Präsenz) [m]: 3, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 10, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 6, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 2, Anzahl PIR Sensoren: 1, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 2300 W (cos ϕ=1), max. Einschaltstrom: 800 A (max. 200 µs), Halbautomatik: ja, Treppenhausüberwachung: ja, Nulldurchgangsschaltung: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote, Impulsfunktion: ja (Dauer nicht veränderbar)
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
