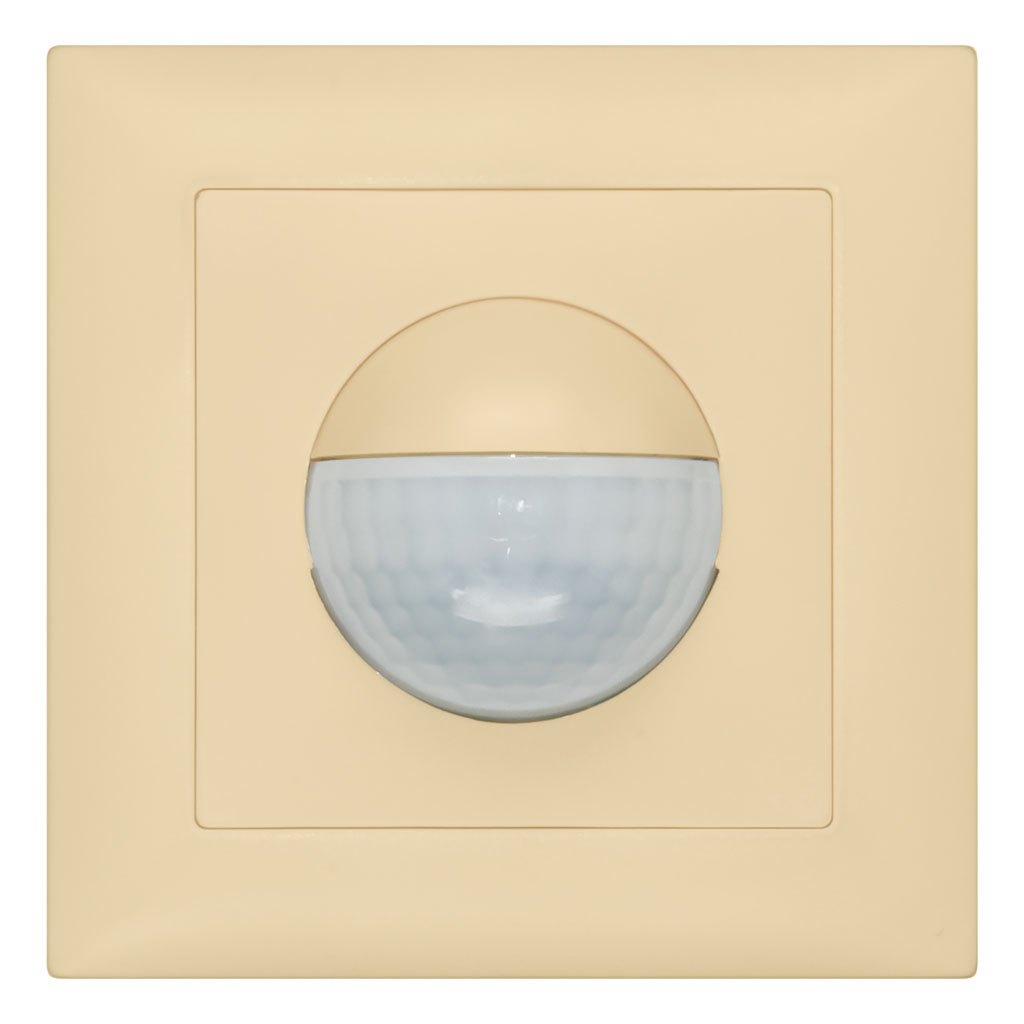

Indoor 180 UP Minuterie EDI/BE

Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige

Art-Nr.: 151141

nicht mehr lieferbar

165.00 CHF 165.0 CHF 165.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Anzahl Kanäle
Anzahl der Schaltzonen
Ansprechhelligkeit [lx]
Treppenhausüberwachung
Impulsfunktion
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Garantie [J]
Schaltausgang

Diese Kombination existiert nicht.

In den Warenkorb

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
151141		Indoor 180 UP Minuterie EDI/BE

Für Wand-Unterputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Für alle gängigen CH-Schalterprogramme
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)
Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig
Helligkeit stufenlos einstellbar
Für Montagehöhen zwischen 1.1 - 2.2 m

wm_up_edi_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Unterputz (UP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	88
Höhe [mm]	88
Tiefe [mm]	61
Einbautiefe [mm]	40
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Beige
Farbcode (ähnlich)	NCS S3010Y10R matt
Elektrotechnische Eigenschaften
Spannungsversorgung	über Minuterie 230 V (2-Leiter)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl PIR Sensoren	2
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Bewegungsmelder
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
Treppenhausüberwachung	ja
Impulsfunktion	ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

Hinweis: max. 10 Indoor 180 Minuterie

Type	Beschreibung
Datenblatt	Datenblatt Indoor 180 UP Minuterie EDI/BE
Katalog und Broschüre	Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2024) ( de )
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2023) ( de )
Bedienungsanleitung	Indoor 180 Minuterie (ab Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Minuterie BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung	Indoor 180 Minuterie (ab ca. Herbst 2012) ( de )
Bedienungsanleitung	Indoor 180 Minuterie (bis ca. Herbst 2012) ( de )

Typ: Indoor 180 UP Minuterie EDI/BE
Beschreibung: Bewegungsmelder für Minuterien, 2 Leiter, Design EDIZIOdue, beige
Art-Nr.: 151141
EAN: 4007529655267

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 88, Höhe [mm]: 88, Tiefe [mm]: 61, Einbautiefe [mm]: 40, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Beige, Farbcode (ähnlich): NCS S3010Y10R matt
Elektrotechnische Eigenschaften
Spannungsversorgung: über Minuterie 230 V (2-Leiter), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Treppenhausüberwachung: ja, Impulsfunktion: ja
