PD2 S 180 AP Master 1C SOL/WG

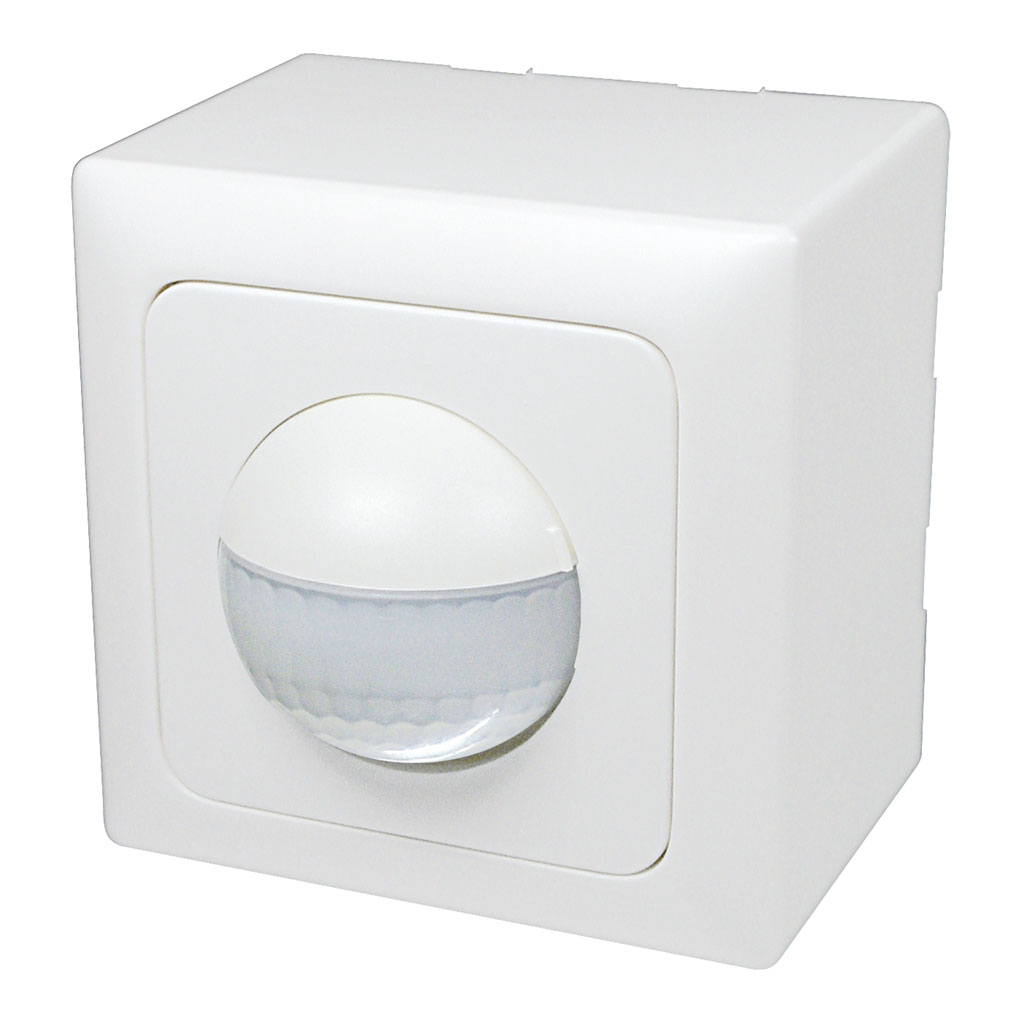

https://www.swisslux.ch/shop/151279-pd2-s-180-ap-master-1c-sol-wg-705 https://www.swisslux.ch/web/image/product.template/705/image_1920?unique=2164885Präsenzmelder 1-Kanal, Design Solfà, weiss-glanz
Art-Nr.: 151279
nicht mehr lieferbar
Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage
-
Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
-
Für alle gängigen CH-Schalterprogramme
-
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
-
Elektronische Empfindlichkeits- und Reichweiteneinstellung
-
Sofort betriebsbereit dank Werksvoreinstellung
-
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
-
Separate Eingänge für Taster und Slave-Geräte
-
Für Montagehöhen zwischen 1.1 - 2.2 m
-
Minimaler Eigenverbrauch
-
1 Kanal potentialfrei für Lichtsteuerung
-
1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen
-
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)
Masse in mm
Montageeigenschaften | |
---|---|
Montagehöhe empfohlen [m] | 1.1 |
Montagehöhe maximum [m] | 4 |
Montagehöhe minimum [m] | 1.1 |
Montagekategorie | Aufputz (AP) |
Material und Bauform | |
Farbcode | RAL 9003 glanz |
Farbe | Weiss glanz |
UV-Beständig | UV-stabilisiertes Polycarbonat |
Elektrotechnische Eigenschaften | |
Anschlussart | Steckklemme |
Geeignet für C-Last | ja |
Netzfrequenz [Hz] | 50 - 60 |
Spannungsart | AC |
Spannungsversorgung | 230 V (+/- 10 %) |
Sensoreigenschaften | |
Ausführung | Präsenzmelder |
Erfassungswinkel [°] | 180 |
Funktionseigenschaften | |
Anzahl Kanäle | 1 |
Fernbedienbar (IR) | IR-RC (Folie IR-PD 1C), IR-PD Mini |
Funktionseigenschaften [Ausgang] | |
Ansprechhelligkeit [lx] | 5 - 2000 |
Halbautomatik | ja |
Impulsfunktion | ja (einstellbare Pausenzeit) |
max. Einschaltstrom | 800 A (max. 200 µs) |
max. Nachlaufzeit | 30 min |
max. Schaltleistung | 2300 W (cos ϕ=1) |
min. Nachlaufzeit | 15 s |
Potentialfrei | ja |
Funktionseigenschaften [Eingang] | |
Tastereingang | ja |
Funktionseigenschaften [Eingang 2] | |
Slaveeingang | ja |
Slaveeingang (Remote) | ja |
Deklarationen | |
Betriebstemperatur [°C] | -25 °C - +55 °C |
Halogenfrei | ja |
Schutzart [IP] | 20 |
Schutzklasse | II |
links: Aufsicht, rechts: Seitenansicht
Reichweite bei sitzender Tätigkeit (Präsenz) | |
Rechweite bei direktem Draufzugehen (radial) | |
Reichweite bei seitlichem Vorbeigehen (tangential) |
Masse in m
Präsenz- und helligkeitsabhängige Lichtsteuerung.
Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.
Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).
Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.
Die Impulsfunktion muss aktiviert sein.
Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.
Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.
Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR
Beschreibung: Präsenzmelder 1-Kanal, Design Solfà, weiss-glanz
Art-Nr.: 151279
EAN: 4007529656646
Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Aufputz (AP)
Material und Bauform
Farbcode: RAL 9003 glanz, Farbe: Weiss glanz, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II
