  2. Indoor 180 CM Kombi SID/AN
B.E.G. LUXOMAT

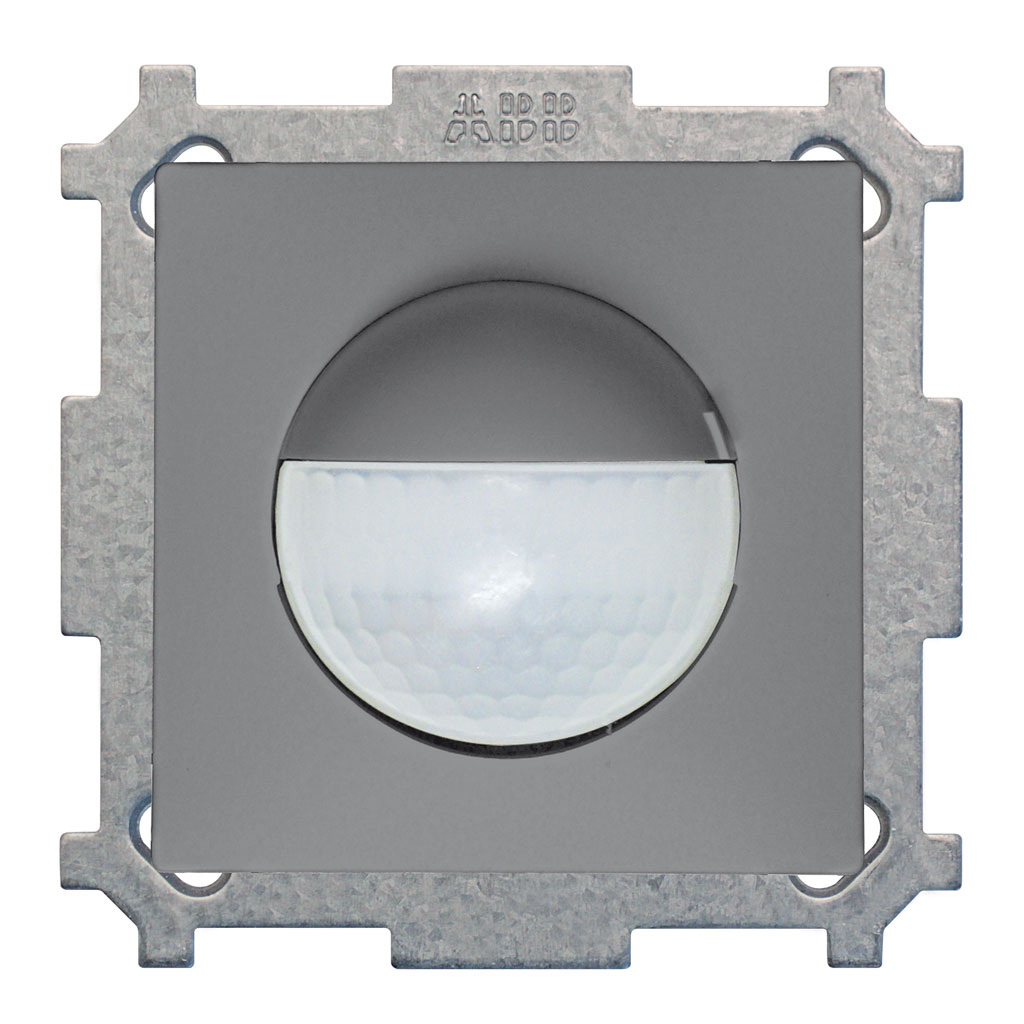

Indoor 180 CM Kombi SID/AN

https://www.swisslux.ch/web/image/product.template/582/image_1920?unique=49c869f

Bewegungsmelder 10A, Design Sidus, anthrazit

Art-Nr.: 151402

164.10 CHF 164.1 CHF 164.10 CHF

164.10 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

164.10 CHF 164.1 CHF 164.10 CHF

164.10 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Einbautiefe [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • Impulsfunktion
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Treppenhausüberwachung
  • Tastereingang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
151402 Indoor 180 CM Kombi SID/AN
151252 Indoor 180 UP Kombi SID/AN
142203 535 950 026 Indoor 180 C Kombi SID/AN
151244 Indoor 180 AP Kombi SID/AN

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • 1 Kanal für Lichtsteuerung

  • Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)

wm_cm_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe Anthrazit
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Funktionseigenschaften [Eingang]
Tastereingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_n_SS

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

indoor_180_kombi_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Dauerlichtbetrieb mit externem Schalter

indoor_180_kombi_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Parallelbetrieb

indoor_180_kombi_p_SS

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

indoor_180_kombi_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

indoor_180_kombi_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt Indoor 180 CM Kombi SID/AN
Bedienungsanleitung Bedienungsanleitung Indoor 180 Kombi (Ab Frühling 2024) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Frühling 2022) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi ( de )
Typ: Indoor 180 CM Kombi SID/AN
Beschreibung: Bewegungsmelder 10A, Design Sidus, anthrazit
Art-Nr.: 151402
EAN: 4007529657872

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: Anthrazit, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Bewegungsmelder 10A

E-Nr.: 535 910 007
[141732] BP SID

BP SID

Befestigungsplatte

E-Nr.: 376 164 002
[141759] AS SID/AN

AS SID/AN

Adapterset, Design Sidus, anthrazit

E-Nr.: 535 999 146
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
