  2. PD2 S 180 CM Slave SID/AL
B.E.G. LUXOMAT

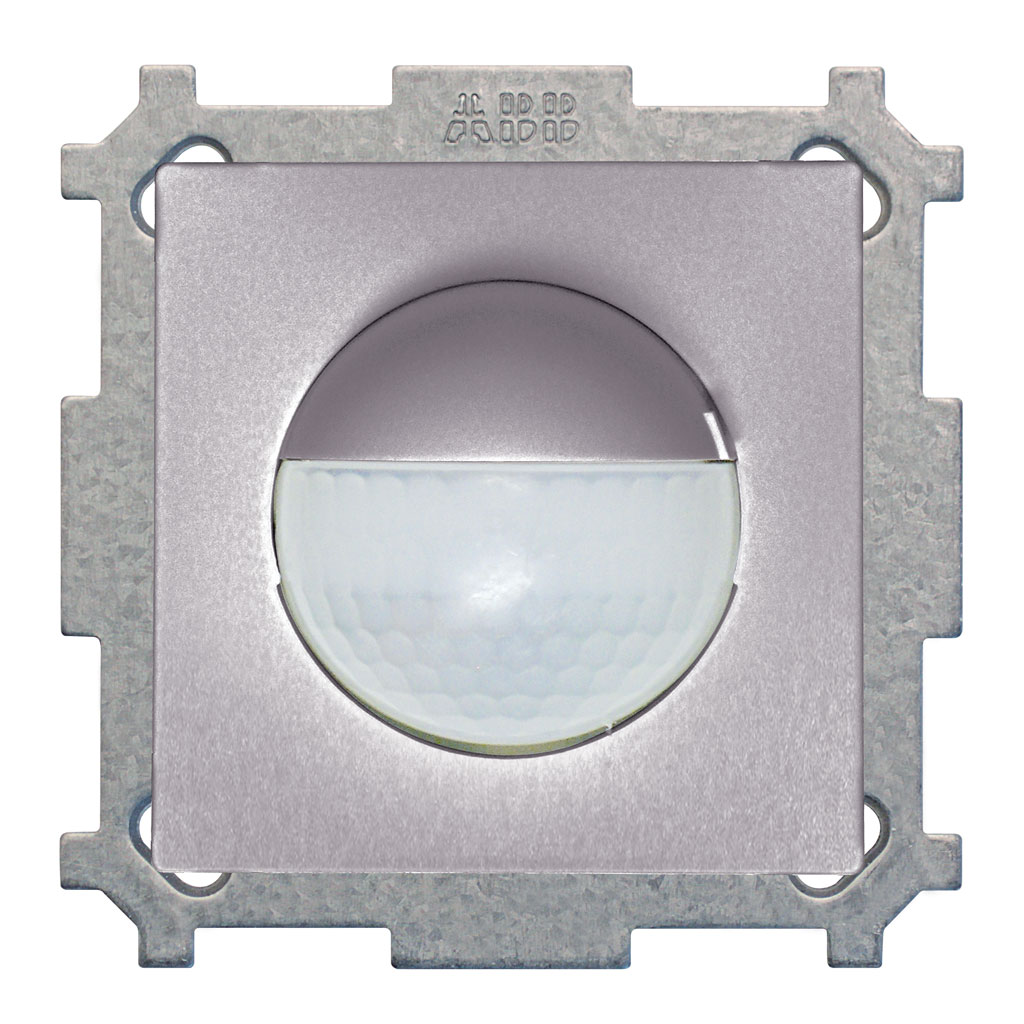

PD2 S 180 CM Slave SID/AL

https://www.swisslux.ch/web/image/product.template/579/image_1920?unique=8c26f21

Präsenzmelder Slave, Design Sidus, alu

Art-Nr.: 151405

159.10 CHF 159.1 CHF 159.10 CHF

159.10 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

159.10 CHF 159.1 CHF 159.10 CHF

159.10 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Einbautiefe [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbcode
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl Kanäle
  • Impulsfunktion
  • max. Schaltleistung
  • Steuerausgang
  • Schaltausgang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
151405 PD2 S 180 CM Slave SID/AL
151275 PD2 S 180 UP Slave SID/AL
142201 535 953 076 PD2 S 180 C Slave SID/AL
151265 PD2 S 180 AP Slave SID/AL

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Für Montagehöhen zwischen 1.1 - 2.2 m

wm_cm_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbcode RAL 9006 matt
Farbe Alu
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Impulsfunktion ja
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 CM Slave SID/AL
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Slave (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 Slave (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Slave BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Slave (ab ca. Sommer 2011) ( de )
Bedienungsanleitung PD2 180 Slave (bis ca. Sommer 2011) ( de )
Typ: PD2 S 180 CM Slave SID/AL
Beschreibung: Präsenzmelder Slave, Design Sidus, alu
Art-Nr.: 151405
EAN: 4007529657902

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: RAL 9006 matt, Farbe: Alu, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Impulsfunktion: ja, max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141723] PD2 S 180 N Slave

PD2 S 180 N Slave

Präsenzmelder Slave

E-Nr.: 535 913 007
[141732] BP SID

BP SID

Befestigungsplatte

E-Nr.: 376 164 002
[141760] AS SID/AL

AS SID/AL

Adapterset, Design Sidus, alu

E-Nr.: 535 999 176
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573
