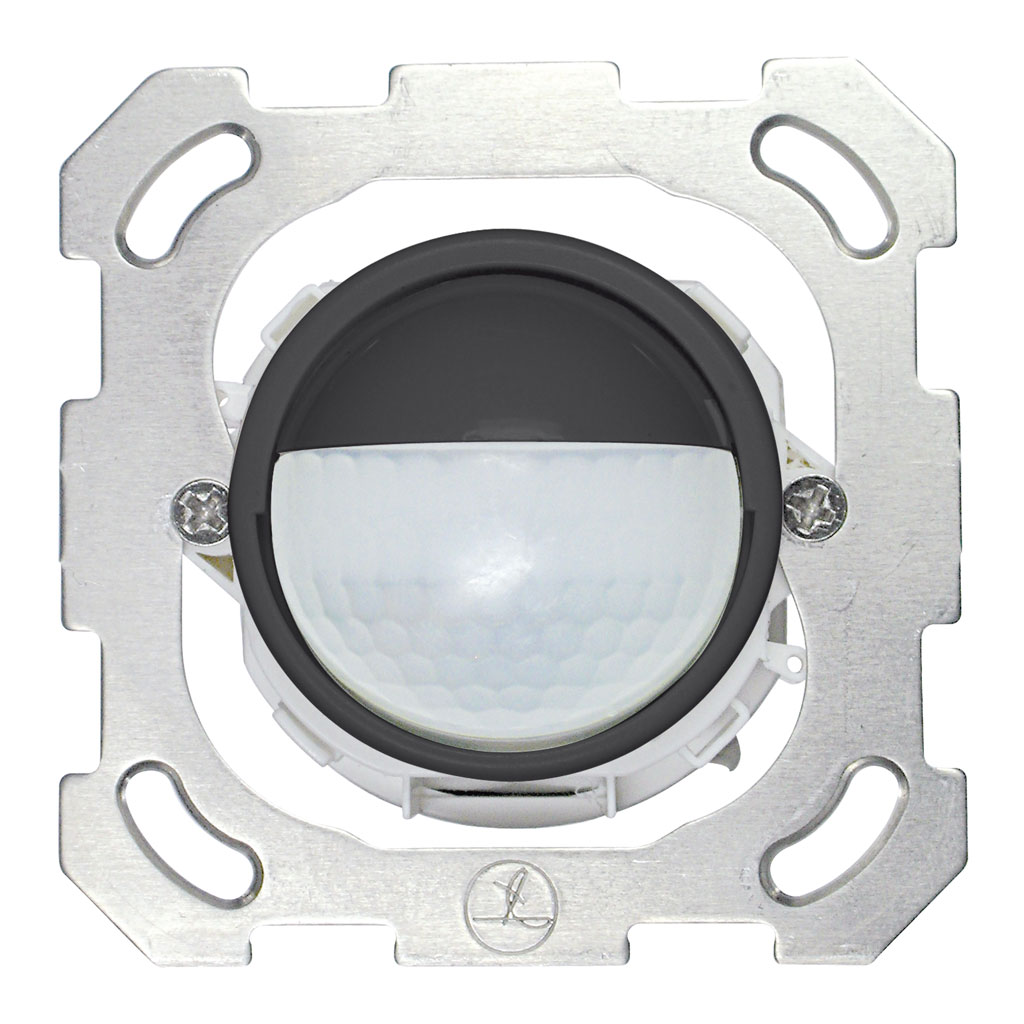

PD2 S 180 CM Master 2C STA/S

Präsenzmelder 2-Kanal, Design Standard, schwarz

Art-Nr.: 151420

198.10 CHF 198.1 CHF 198.10 CHF

198.10 CHF

Preis brutto exkl. MwSt.

198.10 CHF 198.1 CHF 198.10 CHF

198.10 CHF

Einsatzgebiet
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Montagehöhe minimum [m]
Montagekategorie
Geeignet für Wandmontage
Montagehöhe maximum [m] - [ V E R A L T E T ]
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Farbcode
Farbe
UV-Beständig
Anschlussart
Geeignet für C-Last
Netzfrequenz [Hz]
Spannungsart
Spannungsversorgung
Melderaufbau max. Strom [A]
Ausführung
Erfassungswinkel [°]
Mikrofon
Ansprechhelligkeit einstellbar
Anzahl Helligkeitssensoren
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Anzahl PIR Sensoren
Anzahl der Schaltzonen
Werksprogramm
Anzahl Kanäle
Fernbedienbar (IR)
Ansprechhelligkeit [lx]
Halbautomatik
Impulsfunktion
max. Einschaltstrom
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Relais
Schaltausgang
Treppenhausüberwachung
Einschaltverzögerung
HLK
Impulsfunktion
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Potentialfrei
Schaltausgang
Impulsfunktion
max. Schaltleistung
Steuerausgang
Tastereingang
Slaveeingang
Slaveeingang (Remote)
Betriebstemperatur [°C]
Halogenfrei
Schutzart [IP]
Schutzklasse
Garantie [J]
Prüfzeichen
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

IN DEN WARENKORB

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
151420		PD2 S 180 CM Master 2C STA/S
151306		PD2 S 180 UP Master 2C STA/S
142144	535 952 254	PD2 S 180 C Master 2C STA/S
151297		PD2 S 180 AP Master 2C STA/S

Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Separate Eingänge für Taster und Slave-Geräte
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
2 Kanäle für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

wm_cm_sta_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Bausatz
Material und Bauform
Farbcode	RAL 9005 glanz
Farbe	schwarz
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ausführung	Präsenzmelder
Erfassungswinkel [°]	180
Mikrofon	ja
Funktionseigenschaften
Anzahl Kanäle	2
Fernbedienbar (IR)	IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Halbautomatik	ja
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	30 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Funktionseigenschaften [Eingang]
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Slaveeingang (Remote)	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

2) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

3) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

5) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung.

6) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

7) Normalbetrieb mit externem Taster

Über einen separaten Tasten-Eingang (S) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

8) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 CM Master 2C STA/S
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 Master 2C (Ab Frühling 2024) ( de )
Bedienungsanleitung	PD2 S 180 Master 2C (ab Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 Master 2C BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 Master 2C (mit DIP-Schalter, ab ca. Sommer 2013) ( de )
Bedienungsanleitung	PD2 180 Master 2C (ohne DIP-Schalter, bis ca. Sommer 2013) ( de )

Typ: PD2 S 180 CM Master 2C STA/S
Beschreibung: Präsenzmelder 2-Kanal, Design Standard, schwarz
Art-Nr.: 151420
EAN: 4007529658053

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: RAL 9005 glanz, Farbe: schwarz, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 2, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II
