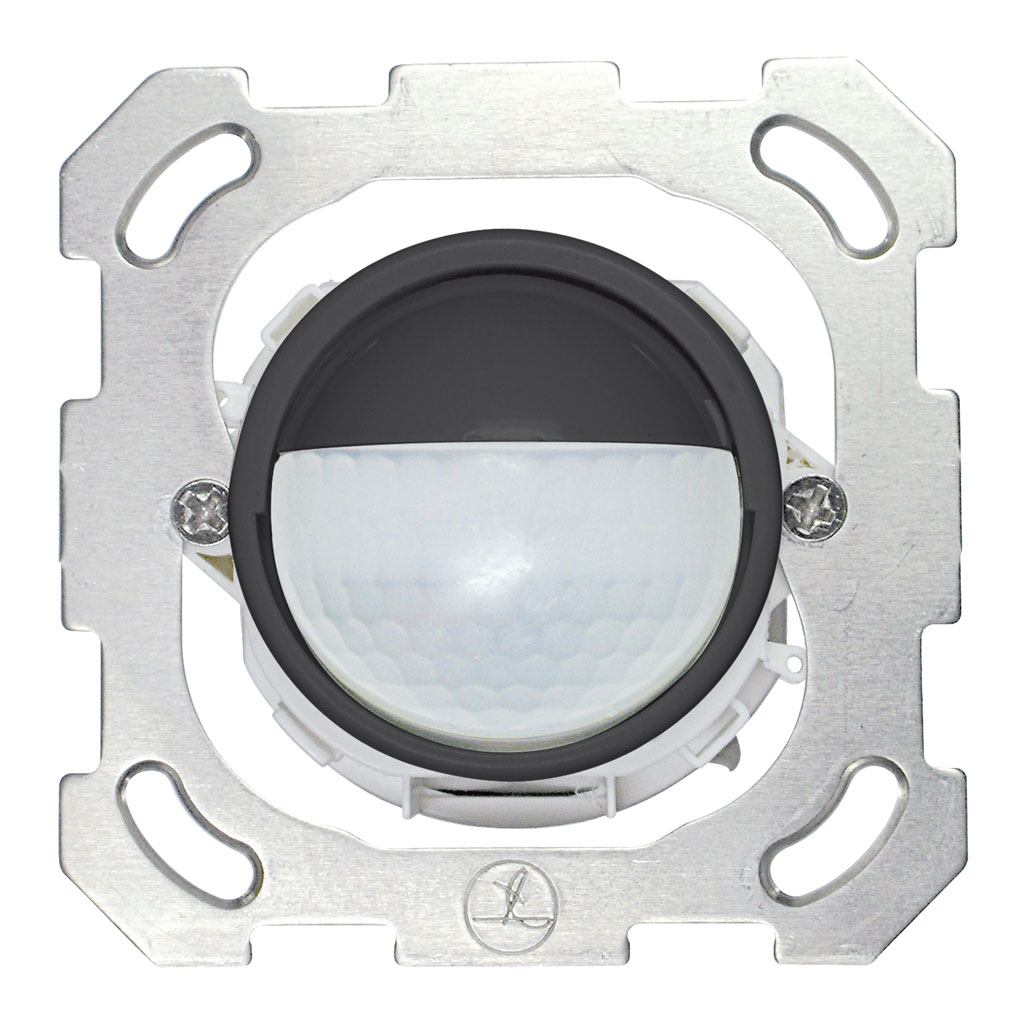

PD2 S 180 CM Master 1C STA/S

Präsenzmelder 1-Kanal, Design Standard, schwarz

Art-Nr.: 151425

169.10 CHF 169.1 CHF 169.10 CHF

169.10 CHF

Preis brutto exkl. MwSt.

169.10 CHF 169.1 CHF 169.10 CHF

169.10 CHF

Einsatzgebiet
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Montagehöhe minimum [m]
Montagekategorie
Geeignet für Wandmontage
Montagehöhe maximum [m] - [ V E R A L T E T ]
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Farbcode
Farbe
UV-Beständig
Anschlussart
Geeignet für C-Last
Netzfrequenz [Hz]
Spannungsart
Spannungsversorgung
Melderaufbau max. Strom [A]
Ausführung
Erfassungswinkel [°]
Ansprechhelligkeit einstellbar
Anzahl Helligkeitssensoren
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Anzahl PIR Sensoren
Anzahl der Schaltzonen
Werksprogramm
Anzahl Kanäle
Fernbedienbar (IR)
Ansprechhelligkeit [lx]
Halbautomatik
Impulsfunktion
max. Einschaltstrom
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Potentialfrei
Relais
Schaltausgang
Treppenhausüberwachung
Impulsfunktion
max. Schaltleistung
Steuerausgang
Tastereingang
Slaveeingang
Slaveeingang (Remote)
Betriebstemperatur [°C]
Halogenfrei
Schutzart [IP]
Schutzklasse
Garantie [J]
Prüfzeichen
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

IN DEN WARENKORB

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
151425		PD2 S 180 CM Master 1C STA/S
151305		PD2 S 180 UP Master 1C STA/S
142143	535 952 154	PD2 S 180 C Master 1C STA/S
151296		PD2 S 180 AP Master 1C STA/S

Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen
Elektronische Empfindlichkeits- und Reichweiteneinstellung
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Separate Eingänge für Taster und Slave-Geräte
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
1 Kanal potentialfrei für Lichtsteuerung
1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)

wm_cm_sta_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Bausatz
Material und Bauform
Farbcode	RAL 9005 glanz
Farbe	schwarz
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Geeignet für C-Last	ja
Netzfrequenz [Hz]	50 - 60
Spannungsart	AC
Spannungsversorgung	230 V (+/- 10 %)
Sensoreigenschaften
Ausführung	Präsenzmelder
Erfassungswinkel [°]	180
Funktionseigenschaften
Anzahl Kanäle	1
Fernbedienbar (IR)	IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Halbautomatik	ja
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Einschaltstrom	800 A (max. 200 µs)
max. Nachlaufzeit	30 min
max. Schaltleistung	2300 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Potentialfrei	ja
Funktionseigenschaften [Eingang]
Tastereingang	ja
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja
Slaveeingang (Remote)	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	20
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Master-Slave-Betrieb mit externem Taster

5) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

7) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

8) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

9) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 CM Master 1C STA/S
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 Master 1C (Ab Frühling 2024) ( de )
Bedienungsanleitung	PD2 S 180 Master 1C (ohne verstellbare Impulspausenzeit, ab Sommer 2022) ( de )
Bedienungsanleitung	PD2 S 180 Master 1C (ab Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 Master 1C BEG-NAP-NUP (mit DIP-Schalter, bis Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 Master 1C (mit DIP-Schalter, ab ca. Sommer 2011) ( de )
Bedienungsanleitung	PD2 180 Master 1C (ohne DIP-Schalter, bis ca. Sommer 2011) ( de )
Bedienungsanleitung	PD2 180 Master 1C (bis ca. Sommer 2009) ( de )

Typ: PD2 S 180 CM Master 1C STA/S
Beschreibung: Präsenzmelder 1-Kanal, Design Standard, schwarz
Art-Nr.: 151425
EAN: 4007529658107

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: RAL 9005 glanz, Farbe: schwarz, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II
