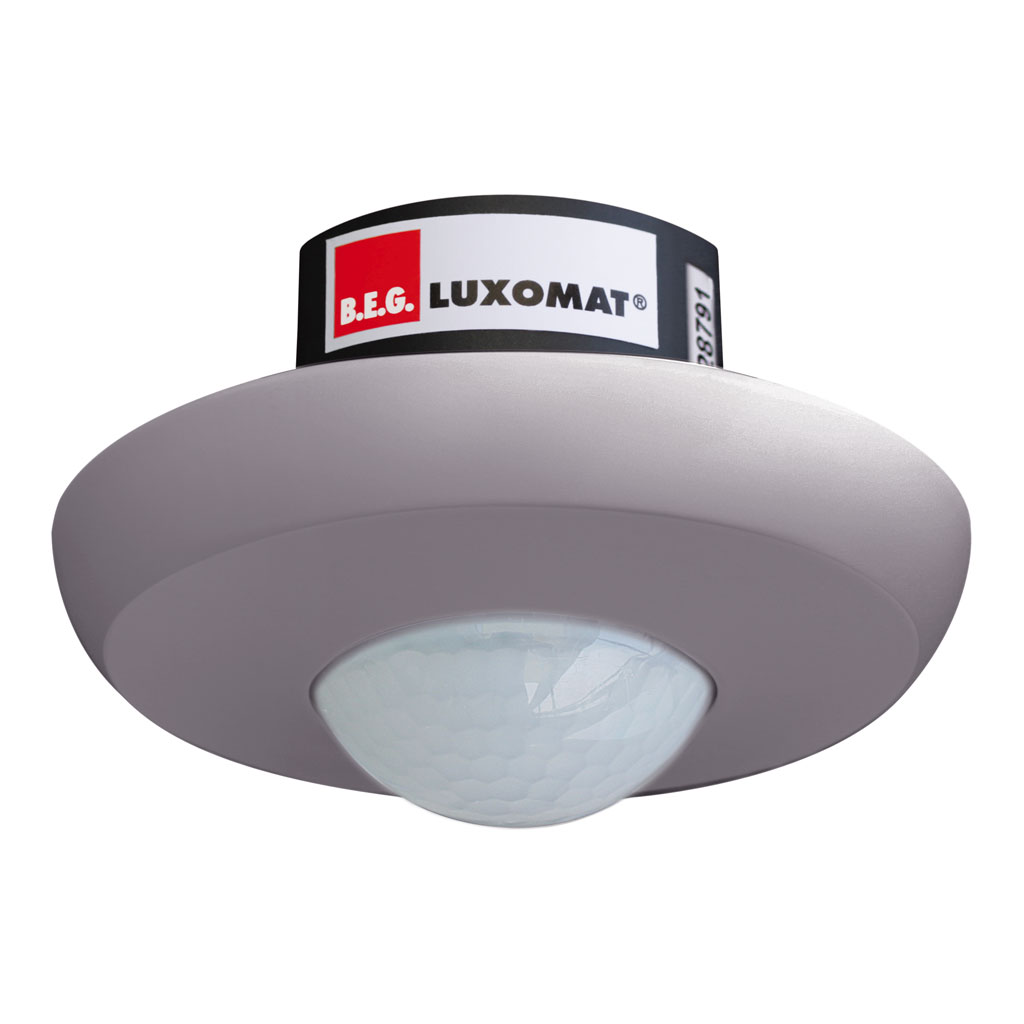

PD2 S 360 UP Slave/SI

Präsenzmelder Slave, silber

Art-Nr.: 151510

nicht mehr lieferbar

147.00 CHF 147.0 CHF 147.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ausführung
Anzahl Kanäle
max. Schaltleistung
Steuerausgang
Impulsfunktion
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
Garantie [J]
Schaltausgang

Diese Kombination existiert nicht.

In den Warenkorb

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
151510		PD2 S 360 UP Slave/SI

Für Decken-Unterputz-Montage mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Passend für Einlassdosen Gr. I
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar
Sofort betriebsbereit, keine Einstellmöglichkeiten
Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes
Minimaler Eigenverbrauch
Abdeckclips im Lieferumfang

dm_up1_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Unterputz (UP)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	68
Durchmesser [mm]	106
Einbautiefe [mm]	33
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Silber
Farbcode (ähnlich)	RAL 9006 matt
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Anzahl PIR Sensoren	1
Anzahl Helligkeitssensoren	1
Funktionseigenschaften
Ausführung	Präsenzmelder
Anzahl Kanäle	1
Ausgang [1]
max. Schaltleistung	2 W (cos ϕ=1)
Steuerausgang	Triac Remote
Impulsfunktion	ja

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 360 UP Slave/SI
Bedienungsanleitung	PD2 S 360 Slave ( de )

Typ: PD2 S 360 UP Slave/SI
Beschreibung: Präsenzmelder Slave, silber
Art-Nr.: 151510
EAN: 4007529658954

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 68, Durchmesser [mm]: 106, Einbautiefe [mm]: 33, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Silber, Farbcode (ähnlich): RAL 9006 matt
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder, Anzahl Kanäle: 1
Ausgang [1]
max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote, Impulsfunktion: ja
