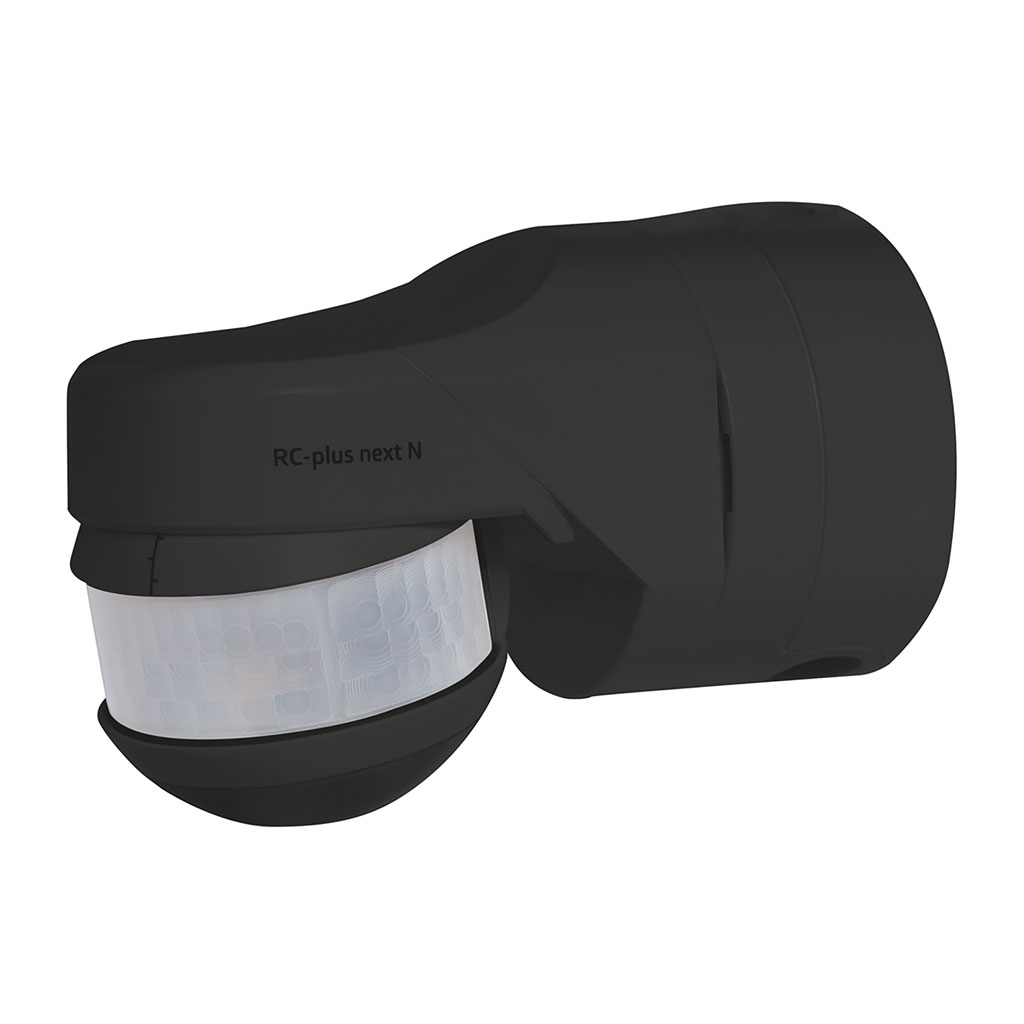

RC-plus next N 280/S

Bewegungsmelder 13A, schwarz

E-Nr.: 535 948 655

225.00 CHF 225.0 CHF 225.00 CHF

Preis brutto exkl. MwSt./vRG

225.00 CHF 225.0 CHF 225.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Unterkriechschutz [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Ansprechempfindlichkeit einstellbar
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
max. Schaltleistung
max. Einschaltstrom
Treppenhausüberwachung
L' Überwachung
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Anwendungsbereich / Tätigkeitsbereich
Anwendungsbereich / Tätigkeitsbereich
Einsatzgebiet
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Empfohlene Last
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Erfassungswinkel [°]

Farbe

Art-Nr.	E-Nr.	Beschreibung
162420	535 948 655	RC-plus next N 280/S

Mit 280° Erfassungsbereich (3x93°) und 360° Unterkriechschutz für die gleichzeitige Überwachung von 2 Hausseiten
Kabeleinführung von oben, unten und hinten möglich
Impulsfunktion serienmässig
Hohe Reichweite und Empfindlichkeit (Reichweite pro Zone zwischen 5 und 21 m stufenlos einstellbar)
Licht ein- bzw. ausschaltbar über Fernbedienung
Dynamische Nachlaufzeitanpassung für zusätzliche Stromersparnis
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
17 Programme einstellbar mit Fernbedienung IR-RC
Fernsteuerung deaktivierbar (Sabotageschutz)
Wand-, Decken- oder Ausseneck-Montage (Zubehör für Ausseneckmontage im Lieferumfang)

rc_plus_next_N_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz Nass (NAP)
Geeignet für Deckenmontage	ja
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Schraubklemme
Material und Bauform
Breite [mm]	70
Höhe [mm]	84
Tiefe [mm]	120
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	54
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK03
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	schwarz
Farbcode (ähnlich)	RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	13
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	21
Reichweite bei direktem Draufzugehen (radial) [m]	4
Unterkriechschutz [m]	3
Erfassungswinkel [°]	280
Anzahl PIR Sensoren	4
Ansprechempfindlichkeit einstellbar	ja
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Bewegungsmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC, IR-RC Mini
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	3000 W (cos ϕ=1)
max. Einschaltstrom	800 A (max. 200 µs)
Treppenhausüberwachung	ja
L' Überwachung	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	16 min
Impulsfunktion	ja (einstellbare Pausenzeit)

rc_plus_280_next_EB

links: Aufsicht, rechts: Seitenansicht

	Unterkriechschutz
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Bewegungs und Helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Parallelbetrieb

Bei Parallelbetrieb von maximal 5 Melder wird bei der ersten erkannten Bewegung von dem Melder, der die Bewegung erkannt hat, die Lichtmessung durchgeführt und bei unterschrittener Einschaltschwelle die Beleuchtung eingeschaltet. Bei den weiteren verbundenen Meldern wird in diesem Fall die Lichtauswertung deaktiviert und bei erkannter Bewegung die Nachlaufzeit gestartet. Die Beleuchtung bleibt somit kontinuierlich eingeschaltet, so lange einer der parallelen Melder Bewegung erkennt plus der ingestellten Nachlaufzeit.

4) Normalbetrieb mit externem Taster

Mittels Taster (öffner) kann per kurzen Tasterdruck das Licht für die Dauer der Nachlaufzeit ein oder ausgeschaltet werden.

5) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes. Variante B: Unterbrechung der Stromversorgung zum PIR.

Type	Beschreibung
Datenblatt	Datenblatt RC-plus next N 280/S
Bedienungsanleitung	Bedienungsanleitung RC-plus next N (Ab Sommer 2025) ( de )
Bedienungsanleitung	Bedienungsanleitung RC-plus next N (Ab Sommer 2022) ( de )
Katalog und Broschüre	RC-plus next N – Die neue Premiumklasse ( de )
Bedienungsanleitung	Bedienungsanleitung RC-plus next N ( de )

Typ: RC-plus next N 280/S
Beschreibung: Bewegungsmelder 13A, schwarz
E-Nr.: 535 948 655
Art-Nr.: 162420
EAN: 4007529663477

Montageeigenschaften
Montagekategorie: Aufputz Nass (NAP), Geeignet für Deckenmontage: ja, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Schraubklemme
Material und Bauform
Breite [mm]: 70, Höhe [mm]: 84, Tiefe [mm]: 120, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 54, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK03, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: schwarz, Farbcode (ähnlich): RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 13
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 21, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Unterkriechschutz [m]: 3, Erfassungswinkel [°]: 280, Anzahl PIR Sensoren: 4, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC, IR-RC Mini, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 3000 W (cos ϕ=1), max. Einschaltstrom: 800 A (max. 200 µs), Treppenhausüberwachung: ja, L' Überwachung: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 16 min, Impulsfunktion: ja (einstellbare Pausenzeit)

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
