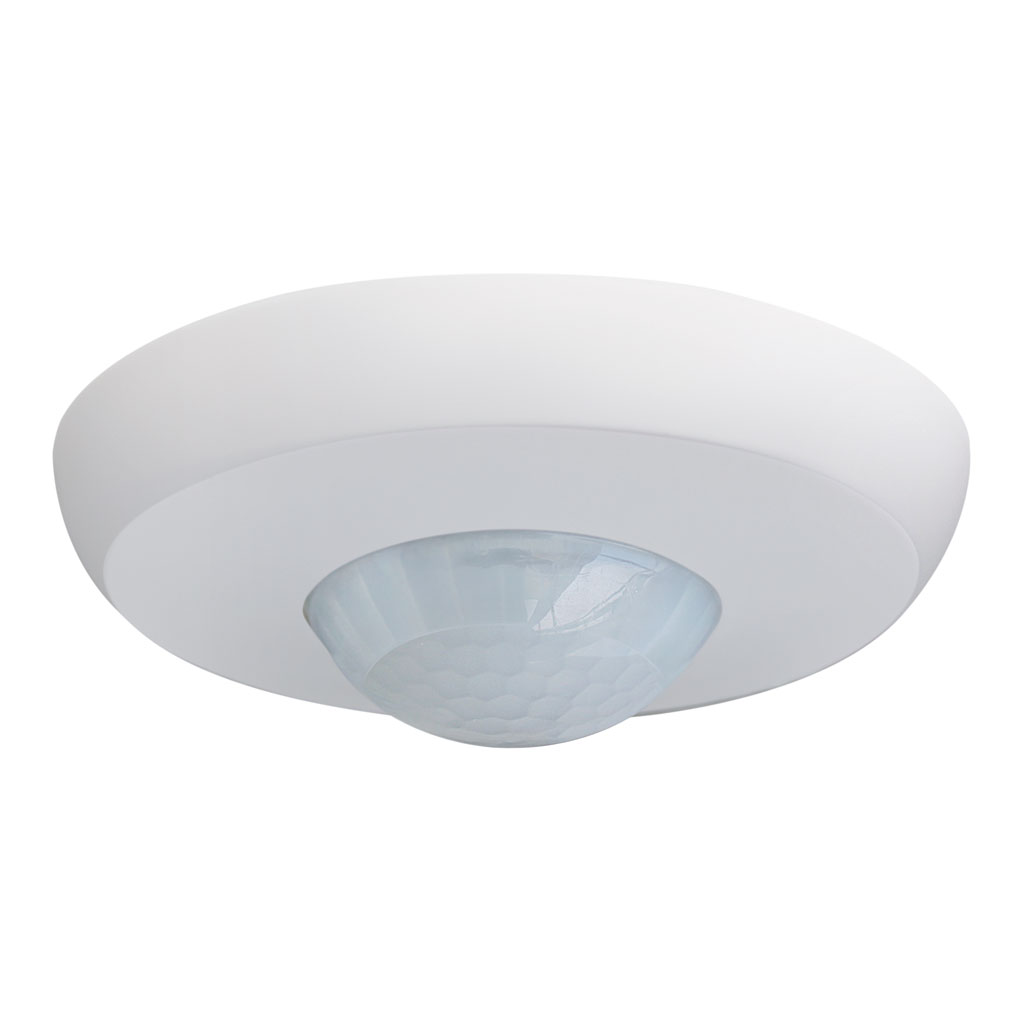

PD2 S 360 UP BMS

Präsenzmelder BMS, weiss

E-Nr.: 535 935 105

nicht mehr lieferbar

Alternative Produkte

PD2N-BMS DALI-2 UP/W
Präsenzmelder BMS DALI-2, weiss

226.00 CHF 226.0 CHF 226.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Stromaufnahme [mA]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Ansprechhelligkeit einstellbar
Ausführung
Anzahl Kanäle
Steuerung
Anzahl der Schaltzonen
Ansprechhelligkeit [lx]
Steuerausgang
Steuerausgang
Bussysteme
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
Ansprechhelligkeit [lx]
Konstantlichtregelung
Garantie [J]

Diese Kombination existiert nicht.

In den Warenkorb

Minimaler Eigenverbrauch
Abdeckclips im Lieferumfang
Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor
Liefert Informationen zur Raumbelegung, Bewegungserkennung und Lux Werte
Reichweitenstarker DALI-Multisensor
Parametrierbar und adressierbar über DALI Steuergeräte, gemäss IEC 62386 Teil 101/103/303/304

pd2_s_360_up_bms_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Unterputz (UP)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	44
Durchmesser [mm]	106
Einbautiefe [mm]	10
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	DALI, max. 22.5 V
Spannungsart	DC
Stromaufnahme [mA]	6
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Anzahl Kanäle	2
Steuerung	BMS/DALI-2
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Ansprechhelligkeit [lx]	10 - 2500
Ausgang [1]
Steuerausgang	Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung gemäss IEC 62386 Teil 303 am DALI-Bus bereit
Ausgang [2]
Steuerausgang	Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 304 am DALI-Bus bereit

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenzabhängige Konstantlichtregelung

Typ	Beschreibung
Datenblatt	Datenblatt PD2 S 360 UP BMS
Bedienungsanleitung	Bedienungsanleitung PD2 S 360 UP BMS, PD2 S 360 AP BMS ( fr / de / it )

Typ: PD2 S 360 UP BMS
Beschreibung: Präsenzmelder BMS, weiss
E-Nr.: 535 935 105
Art-Nr.: 162467
EAN: 4007529659623

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 44, Durchmesser [mm]: 106, Einbautiefe [mm]: 10, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: DALI, max. 22.5 V, Spannungsart: DC, Stromaufnahme [mA]: 6
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Anzahl Kanäle: 2, Steuerung: BMS/DALI-2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 10 - 2500
Ausgang [1]
Steuerausgang: Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung gemäss IEC 62386 Teil 303 am DALI-Bus bereit
Ausgang [2]
Steuerausgang: Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 304 am DALI-Bus bereit
