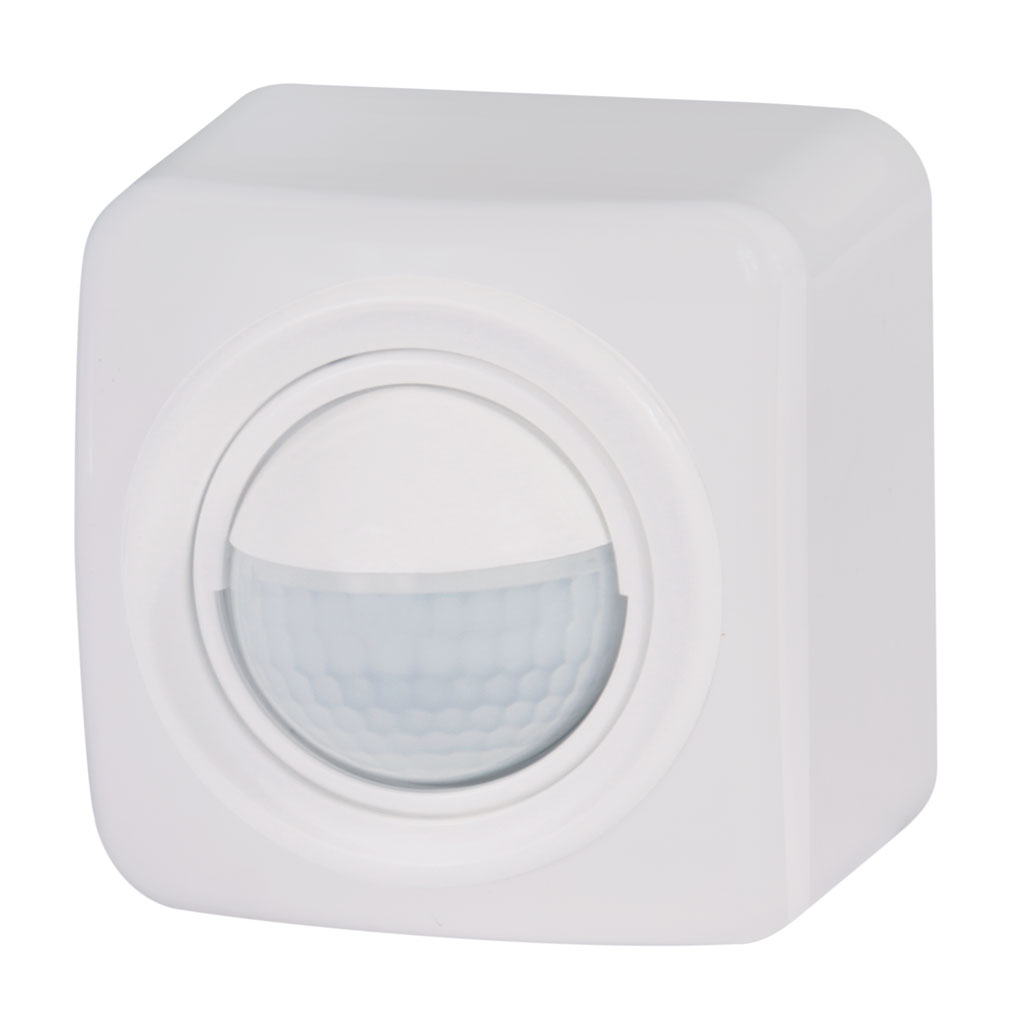

PD2 S 180 AP KNXs-ST STAD/W

Präsenzmelder KNX, Design STANDARDdue, weiss

E-Nr.: 535 936 218

240.00 CHF 240.0 CHF 240.00 CHF

Preis brutto exkl. MwSt./vRG

240.00 CHF 240.0 CHF 240.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
Ausführung der Oberfläche
UV-Beständig
Farbe
Spannungsversorgung
Spannungsart
Stromaufnahme [mA]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Ansprechempfindlichkeit einstellbar
Anzahl Helligkeitssensoren
Ausführung
Fernbedienbar (IR)
Fernbedienbar bidirektional
Anzahl Kanäle
Steuerung
Steuerung
Konstantlichtregelung
Orientierungslicht
Nachtlicht
Ansprechhelligkeit [lx]
max. Schaltleistung
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
max. Schaltleistung
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Einschaltverzögerung
max. Schaltleistung
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Slaveeingang
Tastereingang
Slaveeingang
Wandschalter-Design
Bussysteme
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktgruppe
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Sortimentstatus
Montagehöhe minimum [m]
Dimmbar
Ansprechhelligkeit [lx]
HLK
Ansprechhelligkeit [lx]
Einschaltverzögerung
HLK
Steuerausgang
Ansprechhelligkeit [lx]
Einschaltverzögerung
Halbautomatik
HLK
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Steuerausgang
Garantie [J]

Diese Kombination existiert nicht.

In den Warenkorb

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Abdeckclips im Lieferumfang
KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler
KNX Secure fähig
1x Licht (regel- oder schaltbar), 1x Slave-Ausgang, 3x HKL Ausgänge (unabhängig)
HKL Mode (1=Komfort, 2=Standby, 3= Economy, 4 Frost/Hitzeschutz)
Bidirektional fernbedienbar mit dem IR-Adapter und der B.E.G. One (Swisslux) App
Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung
Ausgabe des gemessenen Lichtwertes auf den Bus
Anpassung der Dimmkurve
Mischlichtmessung mittels innenliegendem Lichtsensor
Programmiermodus (physikalische Adresse) mittels IR bedienbar
Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)
Manuelle Beeinflussung über externe KNX-Taster möglich
Überwachen der Funktion (Lebenszeichen, zyklisches Senden)
Kurzpräsenz, Selbstanpassung der Nachlaufzeit, Korridorfunktion
Zwangsabschaltung
Verschiedene Sperrfunktionen
Softstart
Intelligente Zentral-Aus-Funktion
Aufruf von Lichtszenen
Status-LEDs aktivierbar/deaktivierbar
Frei definierbares Verhalten bei Busspannungswiederkehr
Variable Sicherheitspause nach einem Abschalten der Leuchten
Parametrierung ab ETS 5 zur Integration in KNX-Systeme
Individuelle Empfindlichkeitsanpassung der Bewegungssensoren
Deaktivierung einzelner PIR-Sensoren
Richtungserkennung

wm_ap_stad_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz (AP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	KNX Busklemme
Material und Bauform
Breite [mm]	76
Höhe [mm]	76
Tiefe [mm]	67
Werkstoff	Kunststoff
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	III
Prüfzeichen	CE
Halogenfrei	ja
Ausführung der Oberfläche	glänzend
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung	KNX, 24 V
Spannungsart	DC
Stromaufnahme [mA]	12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Ansprechempfindlichkeit einstellbar	ja
Anzahl Helligkeitssensoren	1
Funktionseigenschaften
Ausführung	Präsenzmelder
Fernbedienbar (IR)	IR-RC (Folie IR-PD KNX)
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Anzahl Kanäle	4
Steuerung	KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung	ja
Orientierungslicht	ja (Zeit/Helligkeit einstellbar)
Nachtlicht	ja (Helligkeit einstellbar)
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	Abhängig vom Aktor
Steuerausgang	Softwarekontakt
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Impulsfunktion	ja (einstellbare Pausenzeit)
Einschaltverzögerung	0 s - 30 h
Ausgang [2]
max. Schaltleistung	Abhängig vom Aktor
Steuerausgang	Softwarekontakt
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Einschaltverzögerung	0 s - 30 h
Ausgang [3]
max. Schaltleistung	Abhängig vom Aktor
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 AP KNXs-ST STAD/W
KNX-Produktdatenbank	Produktdatenbank PD2 S 180 ST KNXs V7.0 (Generation 7)
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 KNXs-ST (Ab Frühling 2024) ( en / fr / de / it )
Bedienungsanleitung	Kurzform Bedienungsanleitung PD2 S 180 KNXs-ST ( en / fr / de / it )
Funktions- und Applikationsbeschreibung	Application description KNXs Generation 7 ( en )
Funktions- und Applikationsbeschreibung	Applikationsbeschreibung KNXs Generation 7 ( de )
KNX-Produktdatenbank	Produktdatenbank KNXs-ST (Generation 7) ( en / fr / de / it )

Typ: PD2 S 180 AP KNXs-ST STAD/W
Beschreibung: Präsenzmelder KNX, Design STANDARDdue, weiss
E-Nr.: 535 936 218
Art-Nr.: 169664
EAN: 4007529667918

Montageeigenschaften
Montagekategorie: Aufputz (AP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: KNX Busklemme
Material und Bauform
Breite [mm]: 76, Höhe [mm]: 76, Tiefe [mm]: 67, Werkstoff: Kunststoff, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: III, Prüfzeichen: CE, Halogenfrei: ja, Ausführung der Oberfläche: glänzend, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung: KNX, 24 V, Spannungsart: DC, Stromaufnahme [mA]: 12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder, Fernbedienbar (IR): IR-RC (Folie IR-PD KNX), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter), Anzahl Kanäle: 4, Steuerung: KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Nachtlicht: ja (Helligkeit einstellbar), Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Impulsfunktion: ja (einstellbare Pausenzeit), Einschaltverzögerung: 0 s - 30 h
Ausgang [2]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Einschaltverzögerung: 0 s - 30 h
Ausgang [3]
max. Schaltleistung: Abhängig vom Aktor, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
