Norma-LK120-4-BS

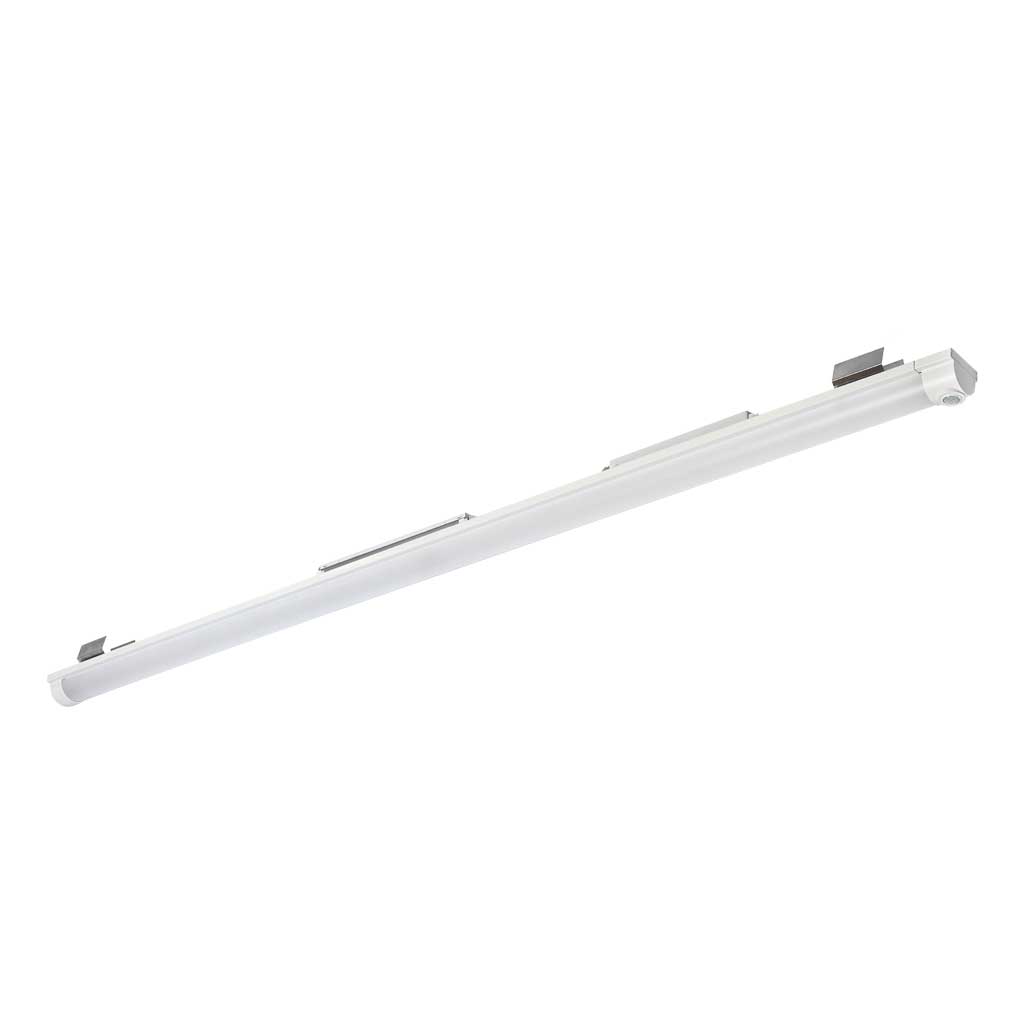

https://www.swisslux.ch/shop/170513-norma-lk120-4-bs-10334 https://www.swisslux.ch/web/image/product.template/10334/image_1920?unique=09bcc5cIntelligente Leuchte TRIVALITE mit Präsenzmelder und Notlicht für Profilmontage
Art-Nr.: 170513
Preis auf Anfrage
Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage
-
Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
-
Stromsparende, langlebige LED-Technik
-
Hochwertige Verarbeitung und Materialien
-
Klare Bereichs-Eingrenzung dank Abdeckclip
-
Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung
-
Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht
-
2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern
-
Schwarm- Funktionalität
-
Zeitloses Design
-
Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen
-
Notlicht mit Leuchtdauer > 1 h, inkl. Selbsttest
-
Intelligente Leuchte für Profilmontage
Masse in mm
Montageeigenschaften | |
---|---|
Montagehöhe empfohlen [m] | 2.5 - 3 |
Montagehöhe minimum [m] | 2 |
Montagekategorie | Decken-Anbau |
Material und Bauform | |
Farbe | Weiss |
Lichttechnik | |
Farbtemperatur [K] | 4000 |
Farbwiedergabe-Index (CRI) | > 80 |
Leuchtmittel | LED |
Lichtanteil direkt-indirekt | 87 % / 13 % |
Lichtausbeute [lm/W] | 132 |
Lichtaustritt | direkt |
Lichtstrom (ab Diffusor) [lm] | 3400 |
Elektrotechnische Eigenschaften | |
Anschlussart | Steckklemme |
Netzfrequenz [Hz] | 50 - 60 |
Spannungsart | AC |
Spannungsversorgung | 230 V |
Maximale Länge Datendraht «D» [km] | 1 |
Maximale Leistungsaufnahme [W] | 26 |
Sensoreigenschaften | |
Erfassungswinkel [°] | 360 |
Funktionseigenschaften | |
Fernbedienbar (IR) | Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android) |
Steuerung | TRIVALITE |
Geeignet für drahtlose Übertragung | ja |
Funktionseigenschaften [Ausgang] | |
Ansprechhelligkeit [lx] | 1 - 1000 |
Halbautomatik | ja |
Orientierungslicht | ja |
Steuerausgang | Kommunikation IL-C |
Funktionseigenschaften [Eingang] | |
Slaveeingang | ja |
Tastereingang | ja |
Funktionseigenschaften [Eingang 2] | |
Slaveeingang | ja |
Tastereingang | ja |
Notlicht | |
Geeignet für Notlicht | ja |
Lichtstrom bei Notlicht (ab Diffusor) [lm] | 270 |
Notlicht | 1h Notlichtbetrieb mit integriertem Akku |
Lieferumfang | |
Abhängung mitgeliefert | nein |
Mit Betriebsgerät | LED, ja |
Bewegungsmelder | ja |
Leuchtmittel | ja |
Lichtsensor | ja |
Deklarationen | |
Betriebstemperatur [°C] | 0 °C - +35 °C |
Schutzart [IP] | 20 |
Schutzklasse | I |
Energieeffizienzklasse Leuchte/System | D |
Garantie Akku [J] | 2 |
Lebensdauer L70B10 bei 25°C [h] | 50000 |
links: Aufsicht, rechts: Seitenansicht
Reichweite bei sitzender Tätigkeit (Präsenz) | |
Rechweite bei direktem Draufzugehen (radial) | |
Reichweite bei seitlichem Vorbeigehen (tangential) |
Masse in m
Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Datendraht «D» (Bus-Topologie). Die maximal zulässige Länge des Datendrahtes «D» ist 1 km.
Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von Fehlerstrom-Leitungsschutzschaltern FI-LS/FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS/FI geführt werden.
Für eine noch einfachere Installation empfehlen wir die Verwendung von Funktaster mit Funkenpfänger an der Leuchte.
In der Werkseinstellung kann via Tastereingang T2 ein Slavepräsenzmelder von BEG, zur Erweiterung des Erfassungsbereiches, angeschlossen werden.
Beschreibung: Intelligente Leuchte TRIVALITE mit Präsenzmelder und Notlicht für Profilmontage
Art-Nr.: 170513
EAN: 4007529671243
Montageeigenschaften
Montagehöhe empfohlen [m]: 2.5 - 3, Montagehöhe minimum [m]: 2, Montagekategorie: Decken-Anbau
Material und Bauform
Farbe: Weiss
Lichttechnik
Farbtemperatur [K]: 4000, Farbwiedergabe-Index (CRI): > 80, Leuchtmittel: LED, Lichtanteil direkt-indirekt: 87 % / 13 %, Lichtausbeute [lm/W]: 132, Lichtaustritt: direkt, Lichtstrom (ab Diffusor) [lm]: 3400
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V, Maximale Länge Datendraht «D» [km]: 1, Maximale Leistungsaufnahme [W]: 26
Sensoreigenschaften
Erfassungswinkel [°]: 360
Funktionseigenschaften
Fernbedienbar (IR): Fernbedienbar über IR-Bluetooth Dongle (IR-Connect), mit Swisslux App (iOS, Android), Steuerung: TRIVALITE, Geeignet für drahtlose Übertragung: ja
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 1 - 1000, Halbautomatik: ja, Orientierungslicht: ja, Steuerausgang: Kommunikation IL-C
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Tastereingang: ja
Notlicht
Geeignet für Notlicht: ja, Lichtstrom bei Notlicht (ab Diffusor) [lm]: 270, Notlicht: 1h Notlichtbetrieb mit integriertem Akku
Lieferumfang
Abhängung mitgeliefert: nein, Mit Betriebsgerät: LED, , ja, Bewegungsmelder: ja, Leuchtmittel: ja, Lichtsensor: ja
Deklarationen
Betriebstemperatur [°C]: 0 °C - +35 °C, Schutzart [IP]: 20, Schutzklasse: I, Energieeffizienzklasse Leuchte/System: D, Garantie Akku [J]: 2, Lebensdauer L70B10 bei 25°C [h]: 50000
