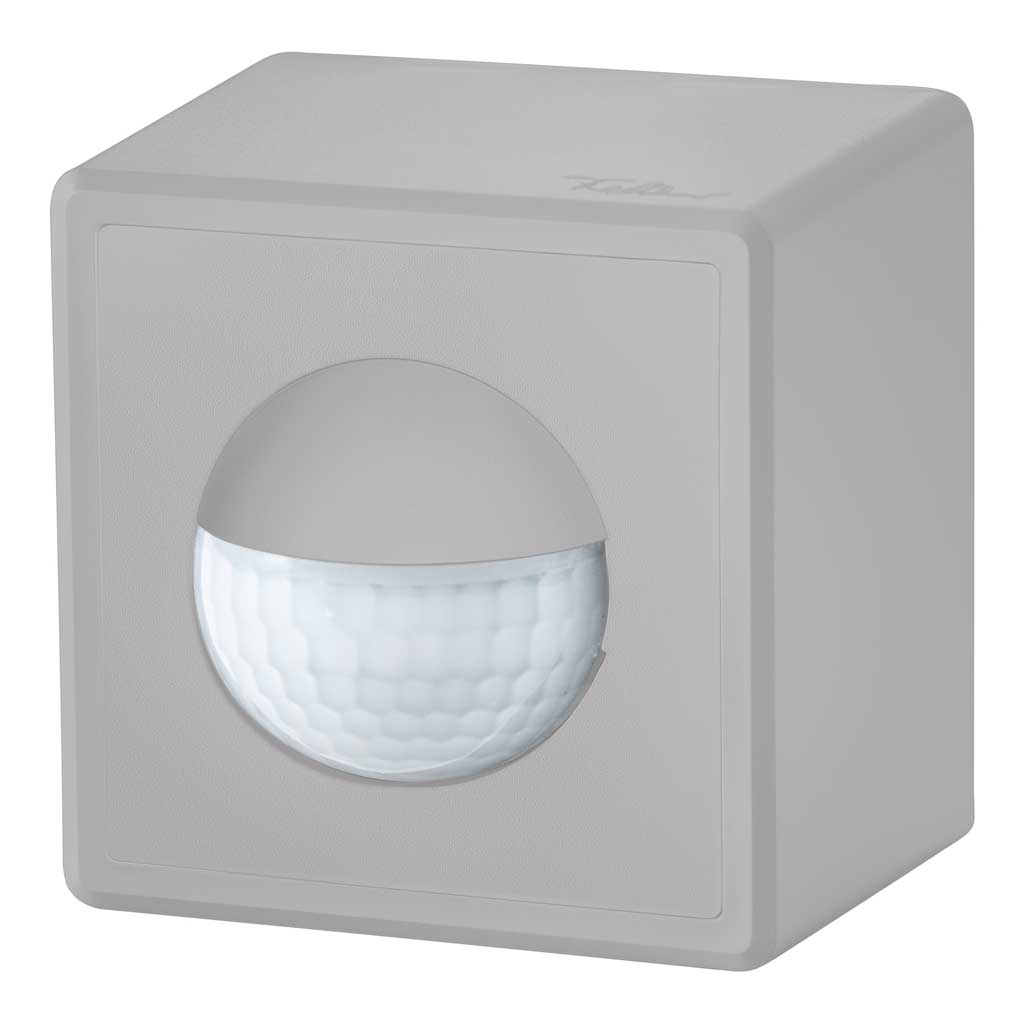

PD2 S 180 AP Slave SF liv/HG

Präsenzmelder Slave, mit Feller SNAPFIX®, Design EDIZIO.liv, hellgrau

E-Nr.: 535 101 035

160.00 CHF 160.0 CHF 160.00 CHF

Preis exkl. MwSt./vRB

160.00 CHF 160.0 CHF 160.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Schutzart [IP]
Schlagfestigkeit [IK]
Schutzklasse
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl Helligkeitssensoren
Ausführung
max. Schaltleistung
Steuerausgang
Impulsfunktion
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Sortimentstatus
Montagehöhe minimum [m]
Alarmfunktion
Schaltausgang

Diese Kombination existiert nicht.

In den Warenkorb

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
170682	535 101 035	PD2 S 180 AP Slave SF liv/HG

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Impulsfunktion serienmässig, einstellbare Pausenzeit
Auch als Impulsgeber für Minuterien, SPS und Leitsysteme verwendbar
Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes
Für Montagehöhen zwischen 1.1 - 2.2 m
Abdeckclips im Lieferumfang
Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben

wm_ap_liv_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz (AP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	74
Höhe [mm]	74
Tiefe [mm]	72
Schutzart [IP]	20
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Hellgrau
Farbcode (ähnlich)	NCS S2500N matt
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl Helligkeitssensoren	1
Funktionseigenschaften
Ausführung	Präsenzmelder
Ausgang [1]
max. Schaltleistung	2 W (cos ϕ=1)
Steuerausgang	Triac Remote
Impulsfunktion	ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Typ	Beschreibung
Datenblatt	Datenblatt PD2 S 180 AP Slave SF liv/HG
Katalog und Broschüre	Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 Slave (Ab Frühling 2024) ( de )

Typ: PD2 S 180 AP Slave SF liv/HG
Beschreibung: Präsenzmelder Slave, mit Feller SNAPFIX®, Design EDIZIO.liv, hellgrau
E-Nr.: 535 101 035
Art-Nr.: 170682
EAN: 4007529670109

Montageeigenschaften
Montagekategorie: Aufputz (AP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 74, Höhe [mm]: 74, Tiefe [mm]: 72, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Hellgrau, Farbcode (ähnlich): NCS S2500N matt
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder
Ausgang [1]
max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote, Impulsfunktion: ja
