B.E.G. LUXOMAT

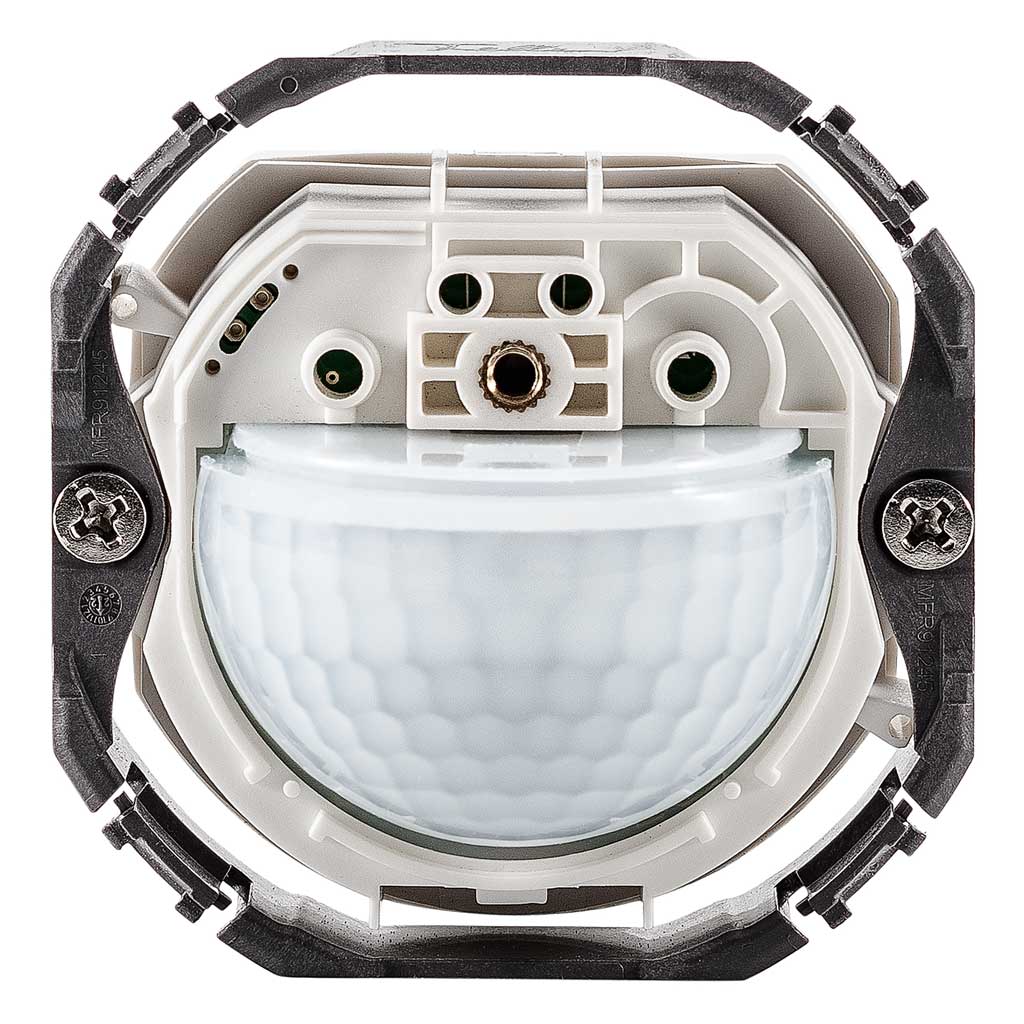

PD2 S 180 N 12-48V SF

PD2 S 180 N 12-48V SF

https://www.swisslux.ch/web/image/product.template/10706/image_1920?unique=a0e003f

Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®

E-Nr.: 535 116 795

205.00 CHF 205.0 CHF 205.00 CHF

Not Available For Sale

Preis exkl. MwSt./vRB

205.00 CHF 205.0 CHF 205.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Schutzart [IP]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Halogenfrei
  • UV-Beständig
  • Spannungsversorgung
  • Spannungsart
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Werksprogramm
  • Fernbedienbar (IR)
  • Anzahl Kanäle
  • Anzahl der Schaltzonen
  • Ansprechhelligkeit [lx]
  • max. Schaltleistung
  • Potentialfrei
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • max. Schaltleistung
  • Schaltausgang
  • Potentialfrei
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • Einschaltverzögerung
  • Slaveeingang
  • Tastereingang
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • HLK
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Alarmfunktion
  • HLK
  • Schaltausgang
  • Relais

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Teilen

Art-Nr. E-Nr. Beschreibung
170684 535 116 795 PD2 S 180 N 12-48V SF
141956 535 924 006 PD2 S 180 NM 12-48V SID
141954 535 924 003 PD2 S 180 NM 12-48V KAL
141953 535 924 005 PD2 S 180 NM 12-48V EDI
162706 535 937 101 PD2 S 180 NCO 12-48V FE/W
162707 535 937 151 PD2 S 180 NCO 12-48V FE/S
162708 535 937 141 PD2 S 180 NCO 12-48V FE/HG
141923 535 934 004 PD2 S 180 CM 12-48V STA/W
151422 535 934 007 PD2 S 180 CM 12-48V STA/S
151390 PD2 S 180 CM 12-48V SID/WG
141922 535 934 006 PD2 S 180 CM 12-48V SID/W
151398 PD2 S 180 CM 12-48V SID/AN
151406 PD2 S 180 CM 12-48V SID/AL
141920 535 934 003 PD2 S 180 CM 12-48V KAL/W
151366 PD2 S 180 CM 12-48V KAL/S
151382 PD2 S 180 CM 12-48V KAL/HG
151374 PD2 S 180 CM 12-48V KAL/DG
151358 PD2 S 180 CM 12-48V KAL/BE
151350 PD2 S 180 CM 12-48V KAL/B
141919 535 934 005 PD2 S 180 CM 12-48V EDI/W
151310 535 934 012 PD2 S 180 CM 12-48V EDI/S
151326 535 934 011 PD2 S 180 CM 12-48V EDI/HG
151318 PD2 S 180 CM 12-48V EDI/DG
151342 PD2 S 180 CM 12-48V EDI/BE
151334 PD2 S 180 CM 12-48V EDI/B
142969 535 954 007 PD2 S 180 C 12-48V STAD/W
142972 535 954 057 PD2 S 180 C 12-48V STAD/S
141883 535 954 004 PD2 S 180 C 12-48V STA/W
142141 535 954 054 PD2 S 180 C 12-48V STA/S
142213 535 954 016 PD2 S 180 C 12-48V SID/WG
141882 535 954 006 PD2 S 180 C 12-48V SID/W
142205 535 954 026 PD2 S 180 C 12-48V SID/AN
142197 535 954 076 PD2 S 180 C 12-48V SID/AL
170685 535 116 005 PD2 S 180 C 12-48V SF liv/W
170687 535 116 095 PD2 S 180 C 12-48V SF liv/UM
170688 535 116 055 PD2 S 180 C 12-48V SF liv/S
170689 535 116 035 PD2 S 180 C 12-48V SF liv/HG
170690 535 116 045 PD2 S 180 C 12-48V SF liv/DG
170686 535 116 015 PD2 S 180 C 12-48V SF liv/CR
141880 535 954 003 PD2 S 180 C 12-48V KAL/W
142165 535 954 053 PD2 S 180 C 12-48V KAL/S
142173 535 954 033 PD2 S 180 C 12-48V KAL/HG
142181 535 954 043 PD2 S 180 C 12-48V KAL/DG
142149 535 954 083 PD2 S 180 C 12-48V KAL/BE
142157 535 954 093 PD2 S 180 C 12-48V KAL/B
141879 535 954 005 PD2 S 180 C 12-48V EDI/W
142117 535 954 055 PD2 S 180 C 12-48V EDI/S
142125 535 954 035 PD2 S 180 C 12-48V EDI/HG
142133 535 954 045 PD2 S 180 C 12-48V EDI/DG
142101 535 954 085 PD2 S 180 C 12-48V EDI/BE
142109 535 954 095 PD2 S 180 C 12-48V EDI/B

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

  • Abdeckclip für die Abdeckung des vertikalen Erfassungsbereiches zum Ausblenden von Störquellen unterhalb des Gerätes, z.B. Kleintiere etc.

  • Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben

wm_sf_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe minimum [m] 1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 58
Höhe [mm] 58
Tiefe [mm] 61
Schutzart [IP] 20
Schlagfestigkeit [IK] IK05
Schutzklasse II
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung 12 - 48 V
Spannungsart AC/DC
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Präsenzmelder
Werksprogramm ja
Fernbedienbar (IR) IR-RC (Folie IR-PD9), IR-PD Mini
Anzahl Kanäle 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen 1
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
max. Schaltleistung 4.8 W (cos ϕ=1)
Potentialfrei ja
Halbautomatik ja
min. Nachlaufzeit 15 s
max. Nachlaufzeit 30 min
Impulsfunktion ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung 4.8 W (cos ϕ=1)
Schaltausgang Reedrelais 0.1 A
Potentialfrei ja
min. Nachlaufzeit 5 min
max. Nachlaufzeit 120 min
Impulsfunktion ja (Dauer nicht veränderbar)
Einschaltverzögerung 5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang ja
Tastereingang ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_12_48v_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

pd2_12_48v_nt_SS

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

pd2_12_48v_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

pd2_12_48v_mms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Typ Beschreibung
Datenblatt Datenblatt PD2 S 180 N 12-48V SF
Bedienungsanleitung Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )
Typ: PD2 S 180 N 12-48V SF
Beschreibung: Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®
E-Nr.: 535 116 795
Art-Nr.: 170684
EAN: 4007529670123

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe minimum [m]: 1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 58, Höhe [mm]: 58, Tiefe [mm]: 61, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung: 12 - 48 V, Spannungsart: AC/DC, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD9), IR-PD Mini, Anzahl Kanäle: 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 4.8 W (cos ϕ=1), Potentialfrei: ja, Halbautomatik: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung: 4.8 W (cos ϕ=1), Schaltausgang: Reedrelais 0.1 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
