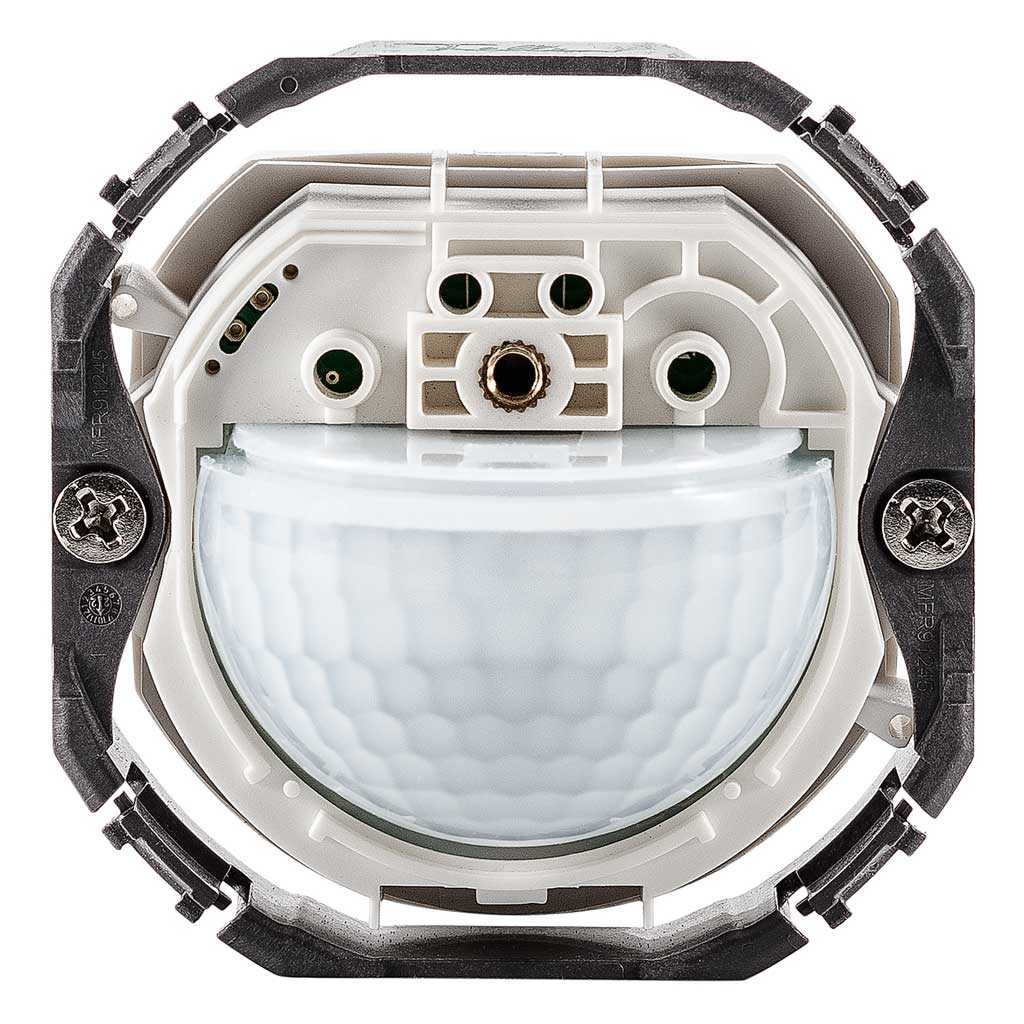

PD2 S 180 N KNXs-ST SF

PD2 S 180 N KNXs-ST SF

https://www.swisslux.ch/web/image/product.template/10725/image_1920?unique=a0e003f

Präsenzmelder KNX, mit Feller SNAPFIX®

E-Nr.: 535 126 795

225.00 CHF 225.0 CHF 225.00 CHF

Not Available For Sale

Preis exkl. MwSt./vRB

225.00 CHF 225.0 CHF 225.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Anschlussart 2
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Schutzart [IP]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Halogenfrei
  • UV-Beständig
  • Spannungsversorgung
  • Spannungsart
  • Stromaufnahme [mA]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Ansprechempfindlichkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Fernbedienbar (IR)
  • Fernbedienbar bidirektional
  • Anzahl Kanäle
  • Steuerung
  • Steuerung
  • Konstantlichtregelung
  • Orientierungslicht
  • Nachtlicht
  • Ansprechhelligkeit [lx]
  • max. Schaltleistung
  • Steuerausgang
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • Einschaltverzögerung
  • max. Schaltleistung
  • Steuerausgang
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Einschaltverzögerung
  • max. Schaltleistung
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Slaveeingang
  • Tastereingang
  • Slaveeingang
  • Bussysteme
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • HLK
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktgruppe
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Montagehöhe minimum [m]
  • Alarmfunktion
  • Dimmbar
  • Ansprechhelligkeit [lx]
  • HLK
  • Ansprechhelligkeit [lx]
  • Einschaltverzögerung
  • HLK
  • Steuerausgang
  • Ansprechhelligkeit [lx]
  • Einschaltverzögerung
  • Halbautomatik
  • HLK
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Steuerausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Teilen

Art-Nr. E-Nr. Beschreibung
170703 535 126 795 PD2 S 180 N KNXs-ST SF
162712 535 936 308 PD2 S 180 NCO ST KNX FE/W
162713 535 936 358 PD2 S 180 NCO ST KNX FE/S
162714 535 936 348 PD2 S 180 NCO ST KNX FE/HG
161694 535 936 807 PD2 S 180 C ST KNX STAD/W
161695 535 936 857 PD2 S 180 C ST KNX STAD/S
161688 535 936 804 PD2 S 180 C ST KNX STA/W
161689 535 936 854 PD2 S 180 C ST KNX STA/S
161721 535 936 816 PD2 S 180 C ST KNX SID/WG
161718 535 936 806 PD2 S 180 C ST KNX SID/W
161720 535 936 826 PD2 S 180 C ST KNX SID/AN
161719 535 936 876 PD2 S 180 C ST KNX SID/AL
161700 535 936 803 PD2 S 180 C ST KNX KAL/W
161703 535 936 853 PD2 S 180 C ST KNX KAL/S
161704 535 936 833 PD2 S 180 C ST KNX KAL/HG
161705 535 936 843 PD2 S 180 C ST KNX KAL/DG
161701 535 936 883 PD2 S 180 C ST KNX KAL/BE
161702 535 936 893 PD2 S 180 C ST KNX KAL/B
161670 535 936 805 PD2 S 180 C ST KNX EDI/W
161673 535 936 855 PD2 S 180 C ST KNX EDI/S
161674 535 936 835 PD2 S 180 C ST KNX EDI/HG
161675 535 936 845 PD2 S 180 C ST KNX EDI/DG
161671 535 936 885 PD2 S 180 C ST KNX EDI/BE
161672 535 936 895 PD2 S 180 C ST KNX EDI/B
170704 535 126 005 PD2 S 180 C KNXs-ST SF liv/W
170706 535 126 095 PD2 S 180 C KNXs-ST SF liv/UM
170707 535 126 055 PD2 S 180 C KNXs-ST SF liv/S
170708 535 126 035 PD2 S 180 C KNXs-ST SF liv/HG
170709 535 126 045 PD2 S 180 C KNXs-ST SF liv/DG
170705 535 126 015 PD2 S 180 C KNXs-ST SF liv/CR

  • Abdeckclips im Lieferumfang

  • KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler

  • KNX Secure fähig

  • 1x Licht (regel- oder schaltbar), 1x Slave-Ausgang, 3x HKL Ausgänge (unabhängig)

  • HKL Mode (1=Komfort, 2=Standby, 3= Economy, 4 Frost/Hitzeschutz)

  • Bidirektional fernbedienbar mit dem IR-Adapter und der B.E.G. One (Swisslux) App

  • Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb

  • Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches

  • Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung

  • Ausgabe des gemessenen Lichtwertes auf den Bus

  • Anpassung der Dimmkurve

  • Mischlichtmessung mittels innenliegendem Lichtsensor

  • Programmiermodus (physikalische Adresse) mittels IR bedienbar

  • Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)

  • Manuelle Beeinflussung über externe KNX-Taster möglich

  • Überwachen der Funktion (Lebenszeichen, zyklisches Senden)

  • Kurzpräsenz, Selbstanpassung der Nachlaufzeit, Korridorfunktion

  • Zwangsabschaltung

  • Verschiedene Sperrfunktionen

  • Softstart

  • Intelligente Zentral-Aus-Funktion

  • Aufruf von Lichtszenen

  • Status-LEDs aktivierbar/deaktivierbar

  • Frei definierbares Verhalten bei Busspannungswiederkehr

  • Variable Sicherheitspause nach einem Abschalten der Leuchten

  • Parametrierung ab ETS 5 zur Integration in KNX-Systeme

  • Individuelle Empfindlichkeitsanpassung der Bewegungssensoren

  • Deaktivierung einzelner PIR-Sensoren

  • Richtungserkennung

wm_sf_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart KNX Busklemme
Anschlussart 2 KNX Busklemme
Material und Bauform
Breite [mm] 58
Höhe [mm] 58
Tiefe [mm] 61
Schutzart [IP] 20
Schlagfestigkeit [IK] IK05
Schutzklasse III
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung KNX, 24 V
Spannungsart DC
Stromaufnahme [mA] 12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Ansprechempfindlichkeit einstellbar ja
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Präsenzmelder
Fernbedienbar (IR) IR-RC (Folie IR-PD KNX), IR-PD KNX Mini
Fernbedienbar bidirektional ja (mit BLE-IR-Adapter)
Anzahl Kanäle 4
Steuerung KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung ja
Orientierungslicht ja (Zeit/Helligkeit einstellbar)
Nachtlicht ja (Helligkeit einstellbar)
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
max. Schaltleistung Abhängig vom Aktor
Steuerausgang Softwarekontakt
Halbautomatik ja
min. Nachlaufzeit 1 s
max. Nachlaufzeit 23 h 59 min 59 s
Impulsfunktion ja (einstellbare Pausenzeit)
Einschaltverzögerung 0 s - 30 h
Ausgang [2]
max. Schaltleistung Abhängig vom Aktor
Steuerausgang Softwarekontakt
Halbautomatik ja
min. Nachlaufzeit 1 s
max. Nachlaufzeit 23 h 59 min 59 s
Einschaltverzögerung 0 s - 30 h
Ausgang [3]
max. Schaltleistung Abhängig vom Aktor
Halbautomatik ja
min. Nachlaufzeit 1 s
max. Nachlaufzeit 23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang ja
Tastereingang ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Typ Beschreibung
Datenblatt Datenblatt PD2 S 180 N KNXs-ST SF
KNX-Produktdatenbank Produktdatenbank PD2 S 180 ST KNXs V7.0 (Generation 7)
Bedienungsanleitung Bedienungsanleitung PD2 S 180 KNXs-ST (Ab Frühling 2024) ( en / fr / de / it )
Funktions- und Applikationsbeschreibung Application description KNXs Generation 7 ( en )
Funktions- und Applikationsbeschreibung Applikationsbeschreibung KNXs Generation 7 ( de )
Typ: PD2 S 180 N KNXs-ST SF
Beschreibung: Präsenzmelder KNX, mit Feller SNAPFIX®
E-Nr.: 535 126 795
Art-Nr.: 170703
EAN: 4007529670314

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: KNX Busklemme, Anschlussart 2: KNX Busklemme
Material und Bauform
Breite [mm]: 58, Höhe [mm]: 58, Tiefe [mm]: 61, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: III, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung: KNX, 24 V, Spannungsart: DC, Stromaufnahme [mA]: 12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder, Fernbedienbar (IR): IR-RC (Folie IR-PD KNX), IR-PD KNX Mini, Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter), Anzahl Kanäle: 4, Steuerung: KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Nachtlicht: ja (Helligkeit einstellbar), Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Impulsfunktion: ja (einstellbare Pausenzeit), Einschaltverzögerung: 0 s - 30 h
Ausgang [2]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Einschaltverzögerung: 0 s - 30 h
Ausgang [3]
max. Schaltleistung: Abhängig vom Aktor, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[171138] AC-180 S

AC-180 S

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr. 171138

Zubehör

[141266] IR-RC

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
[142596] FO IR-PD KNX

FO IR-PD KNX

Funktionsfolie

Art-Nr.: 142596
[161734] BLE-IR-Adapter

BLE-IR-Adapter

IR-Adapter für Smartphones

E-Nr.: 535 990 705
[169381] B.E.G. One (Swisslux) App

B.E.G. One (Swisslux) App

App zur Programmierung von B.E.G. Produkten

Art-Nr.: 169381

Im Lieferumfang von

[170716] PD2 S 180 AP KNXs-ST SF liv/W

PD2 S 180 AP KNXs-ST SF liv/W

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 121 005
[170710] PD2 S 180 UP KNXs-ST SF liv/W

PD2 S 180 UP KNXs-ST SF liv/W

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 120 005
[170704] PD2 S 180 C KNXs-ST SF liv/W

PD2 S 180 C KNXs-ST SF liv/W

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 126 005
[170717] PD2 S 180 AP KNXs-ST SF liv/CR

PD2 S 180 AP KNXs-ST SF liv/CR

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, crema

E-Nr.: 535 121 015
[170721] PD2 S 180 AP KNXs-ST SF liv/DG

PD2 S 180 AP KNXs-ST SF liv/DG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, dunkelgrau

E-Nr.: 535 121 045
[170720] PD2 S 180 AP KNXs-ST SF liv/HG

PD2 S 180 AP KNXs-ST SF liv/HG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, hellgrau

E-Nr.: 535 121 035
[170719] PD2 S 180 AP KNXs-ST SF liv/S

PD2 S 180 AP KNXs-ST SF liv/S

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, schwarz

E-Nr.: 535 121 055
[170718] PD2 S 180 AP KNXs-ST SF liv/UM

PD2 S 180 AP KNXs-ST SF liv/UM

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, umbra

E-Nr.: 535 121 095
[170705] PD2 S 180 C KNXs-ST SF liv/CR

PD2 S 180 C KNXs-ST SF liv/CR

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, crema

E-Nr.: 535 126 015
[170709] PD2 S 180 C KNXs-ST SF liv/DG

PD2 S 180 C KNXs-ST SF liv/DG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, dunkelgrau

E-Nr.: 535 126 045
[170708] PD2 S 180 C KNXs-ST SF liv/HG

PD2 S 180 C KNXs-ST SF liv/HG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, hellgrau

E-Nr.: 535 126 035
[170707] PD2 S 180 C KNXs-ST SF liv/S

PD2 S 180 C KNXs-ST SF liv/S

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, schwarz

E-Nr.: 535 126 055
[170706] PD2 S 180 C KNXs-ST SF liv/UM

PD2 S 180 C KNXs-ST SF liv/UM

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, umbra

E-Nr.: 535 126 095
[170711] PD2 S 180 UP KNXs-ST SF liv/CR

PD2 S 180 UP KNXs-ST SF liv/CR

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, crema

E-Nr.: 535 120 015
[170715] PD2 S 180 UP KNXs-ST SF liv/DG

PD2 S 180 UP KNXs-ST SF liv/DG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, dunkelgrau

E-Nr.: 535 120 045
[170714] PD2 S 180 UP KNXs-ST SF liv/HG

PD2 S 180 UP KNXs-ST SF liv/HG

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, hellgrau

E-Nr.: 535 120 035
[170713] PD2 S 180 UP KNXs-ST SF liv/S

PD2 S 180 UP KNXs-ST SF liv/S

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, schwarz

E-Nr.: 535 120 055
[170712] PD2 S 180 UP KNXs-ST SF liv/UM

PD2 S 180 UP KNXs-ST SF liv/UM

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, umbra

E-Nr.: 535 120 095
Die Liste der Produkte in dieser Tabelle ist auf 20 von insgesamt 48 Produkten begrenzt.
