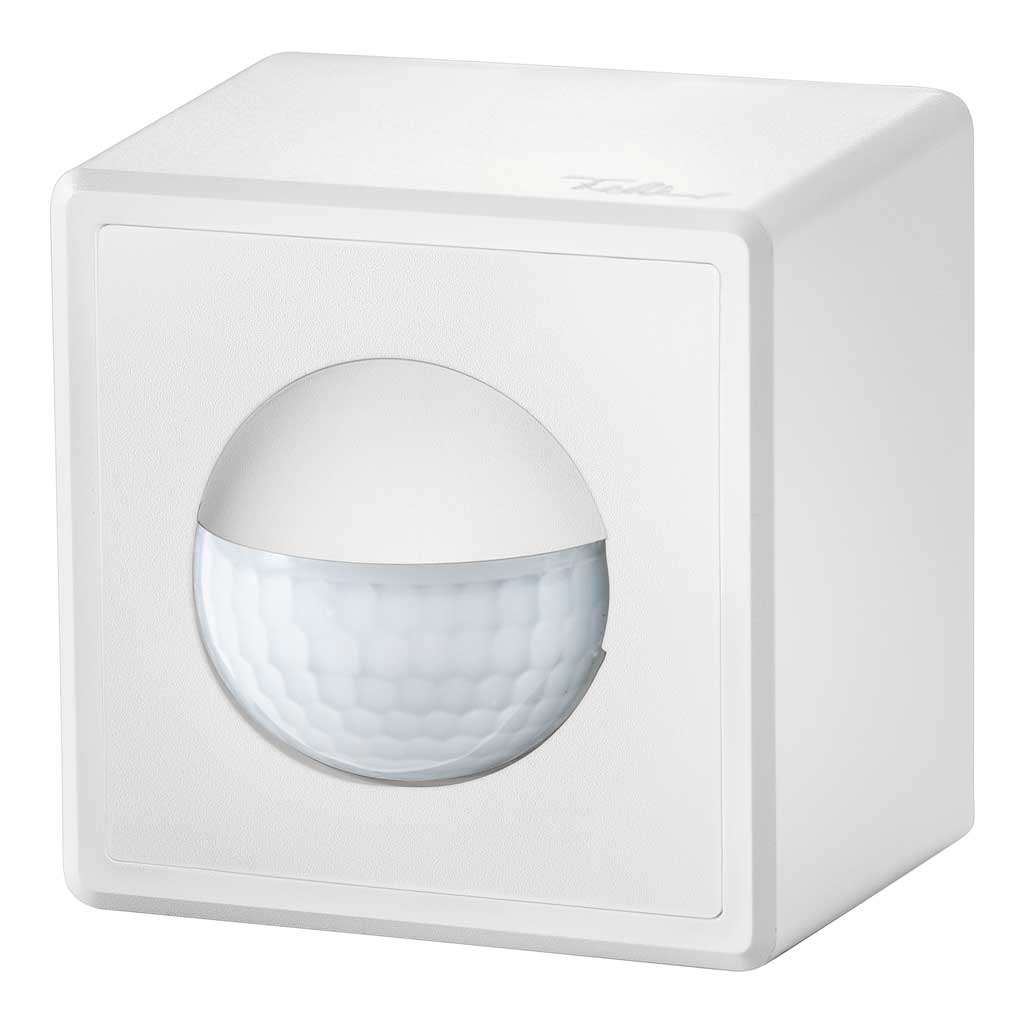

PD2 S 180 AP KNXs-DX SF liv/W

Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 131 005

270.00 CHF 270.0 CHF 270.00 CHF

Preis brutto exkl. MwSt./vRG

270.00 CHF 270.0 CHF 270.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Anschlussart 2
Breite [mm]
Höhe [mm]
Tiefe [mm]
Schutzart [IP]
Schlagfestigkeit [IK]
Schutzklasse
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Stromaufnahme [mA]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Ansprechempfindlichkeit einstellbar
Anzahl Helligkeitssensoren
Mikrofon
Messbereich Temperatursensor
Ausführung
Fernbedienbar (IR)
Fernbedienbar bidirektional
Anzahl Kanäle
Steuerung
Steuerung
Konstantlichtregelung
Orientierungslicht
Nachtlicht
Ansprechhelligkeit [lx]
max. Schaltleistung
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
max. Schaltleistung
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Einschaltverzögerung
max. Schaltleistung
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Slaveeingang
Tastereingang
Slaveeingang
Wandschalter-Design
Bussysteme
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktgruppe
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Sortimentstatus
Montagehöhe minimum [m]
Alarmfunktion
Dimmbar
Ansprechhelligkeit [lx]
HLK
Ansprechhelligkeit [lx]
Einschaltverzögerung
HLK
Steuerausgang
Ansprechhelligkeit [lx]
Einschaltverzögerung
Halbautomatik
HLK
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Steuerausgang

Diese Kombination existiert nicht.

In den Warenkorb

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
170735	535 131 005	PD2 S 180 AP KNXs-DX SF liv/W

Für Wand-Aufputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Abdeckclips im Lieferumfang
KNX-Präsenzmelder mit integriertem KNX-BUS-Ankoppler
KNX Secure fähig
1x Licht (regel- oder schaltbar), 1x Slave-Ausgang, 3x HKL Ausgänge (unabhängig)
HKL Mode (1=Komfort, 2=Standby, 3= Economy, 4 Frost/Hitzeschutz)
HCL/RGB Steuerung möglich
Bidirektional fernbedienbar mit dem IR-Adapter und der B.E.G. One (Swisslux) App
Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Umfangreiche Optimierungsmöglichkeiten für die Lichtmessung
Ausgabe des gemessenen Lichtwertes auf den Bus
Anpassung der Dimmkurve
Mischlichtmessung mittels innenliegendem Lichtsensor
IR-fernbedienbar mittels freiprogrammierbarer 5 Tasten Fernbedienung (Zubehör)
Programmiermodus (physikalische Adresse) mittels IR bedienbar
Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)
Manuelle Beeinflussung über externe KNX-Taster möglich
Überwachen der Funktion (Lebenszeichen, zyklisches Senden)
Kurzpräsenz, Selbstanpassung der Nachlaufzeit, Korridorfunktion
Zwangsabschaltung
Verschiedene Sperrfunktionen
Softstart
Anwesenheitssimulation
Zwei Logikmodule
Intelligente Zentral-Aus-Funktion
Aufruf von Lichtszenen
Status-LEDs aktivierbar/deaktivierbar
Frei definierbares Verhalten bei Busspannungswiederkehr
Variable Sicherheitspause nach einem Abschalten der Leuchten
Temperatursensor
Parametrierung ab ETS 5 zur Integration in KNX-Systeme
Individuelle Empfindlichkeitsanpassung der Bewegungssensoren
Deaktivierung einzelner PIR-Sensoren
Richtungserkennung

wm_ap_liv_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz (AP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	KNX Busklemme
Anschlussart 2	KNX Busklemme
Material und Bauform
Breite [mm]	74
Höhe [mm]	74
Tiefe [mm]	72
Schutzart [IP]	20
Schlagfestigkeit [IK]	IK05
Schutzklasse	III
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung	KNX, 24 V
Spannungsart	DC
Stromaufnahme [mA]	12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Ansprechempfindlichkeit einstellbar	ja
Anzahl Helligkeitssensoren	1
Mikrofon	ja
Messbereich Temperatursensor	-5 °C bis +45 °C
Funktionseigenschaften
Ausführung	Präsenzmelder
Fernbedienbar (IR)	IR-RC (Folie IR-PD KNX), IR-PD KNX Mini
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Anzahl Kanäle	4
Steuerung	KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung	ja
Orientierungslicht	ja (Zeit/Helligkeit einstellbar)
Nachtlicht	ja (Helligkeit einstellbar)
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	Abhängig vom Aktor
Steuerausgang	Softwarekontakt
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Impulsfunktion	ja (einstellbare Pausenzeit)
Einschaltverzögerung	0 s - 30 h
Ausgang [2]
max. Schaltleistung	Abhängig vom Aktor
Steuerausgang	Softwarekontakt
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Einschaltverzögerung	0 s - 30 h
Ausgang [3]
max. Schaltleistung	Abhängig vom Aktor
Halbautomatik	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang	ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 AP KNXs-DX SF liv/W
Katalog und Broschüre	KNX-Präsenzmelder ( de )
Katalog und Broschüre	Vielseitige Wandmelder für jede Herausforderung ( de )
KNX-Produktdatenbank	Produktdatenbank PD2 S 180 DX KNXs V7.0 (Generation 7)
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 KNXs-DX (Ab Frühling 2024) ( en / fr / de / it )
Funktions- und Applikationsbeschreibung	Application description KNXs Generation 7 ( en )
Funktions- und Applikationsbeschreibung	Applikationsbeschreibung KNXs Generation 7 ( de )

Typ: PD2 S 180 AP KNXs-DX SF liv/W
Beschreibung: Präsenzmelder KNX, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss
E-Nr.: 535 131 005
Art-Nr.: 170735
EAN: 4007529670635

Montageeigenschaften
Montagekategorie: Aufputz (AP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: KNX Busklemme, Anschlussart 2: KNX Busklemme
Material und Bauform
Breite [mm]: 74, Höhe [mm]: 74, Tiefe [mm]: 72, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: III, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung: KNX, 24 V, Spannungsart: DC, Stromaufnahme [mA]: 12
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 1, Mikrofon: ja, Messbereich Temperatursensor: -5 °C bis +45 °C
Funktionseigenschaften
Ausführung: Präsenzmelder, Fernbedienbar (IR): IR-RC (Folie IR-PD KNX), IR-PD KNX Mini, Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter), Anzahl Kanäle: 4, Steuerung: KNX, KNX TP 256
Ausgänge [Allgemein]
Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Nachtlicht: ja (Helligkeit einstellbar), Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Impulsfunktion: ja (einstellbare Pausenzeit), Einschaltverzögerung: 0 s - 30 h
Ausgang [2]
max. Schaltleistung: Abhängig vom Aktor, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s, Einschaltverzögerung: 0 s - 30 h
Ausgang [3]
max. Schaltleistung: Abhängig vom Aktor, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 23 h 59 min 59 s
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja (pro Kanal)
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja
