  2. PD2 S 180 UP Master 2C SF STAD/S
B.E.G. LUXOMAT

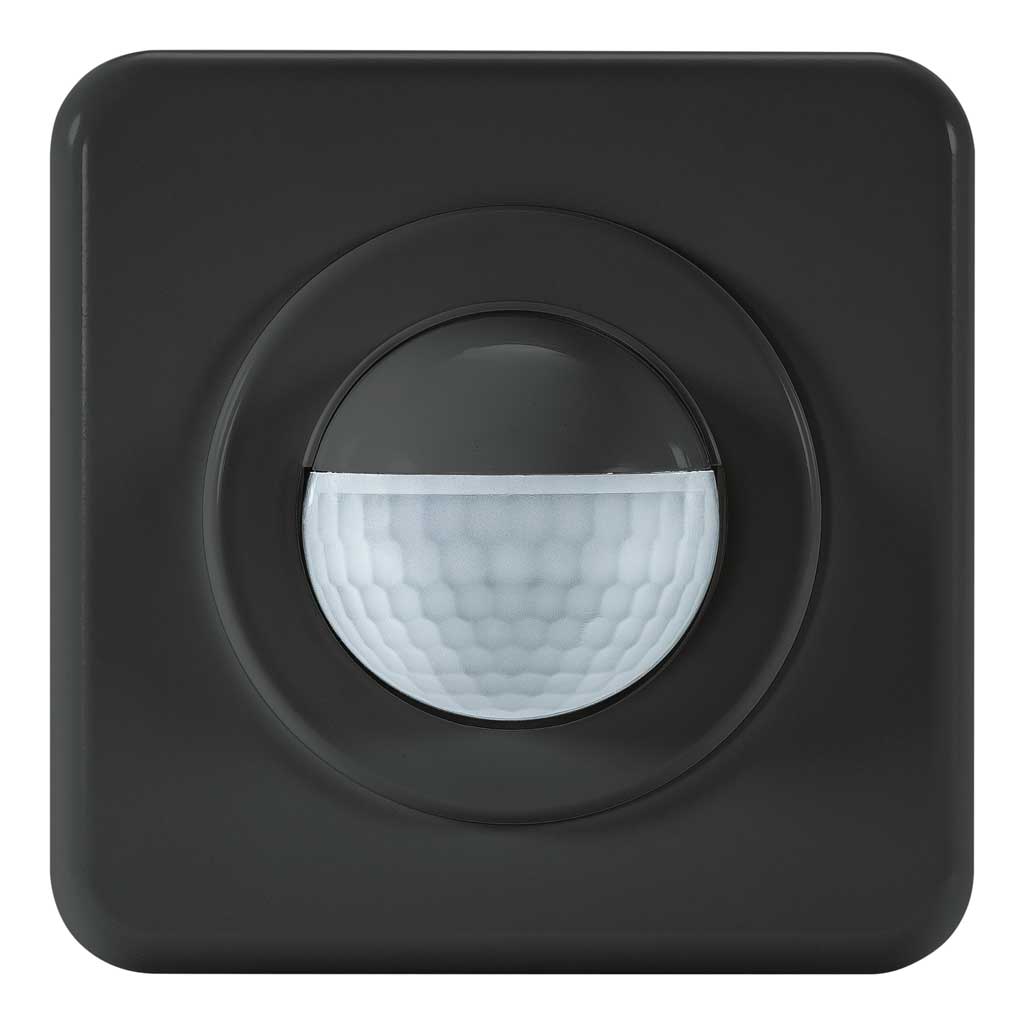

PD2 S 180 UP Master 2C SF STAD/S

https://www.swisslux.ch/web/image/product.template/11608/image_1920?unique=b6749f0

Präsenzmelder 2-Kanal, mit Feller SNAPFIX®, Design STANDARDdue, schwarz

E-Nr.: 535 932 387

209.00 CHF 209.0 CHF 209.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

209.00 CHF 209.0 CHF 209.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Einbautiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Halogenfrei
  • Oberflächenschutz Gehäuse
  • Ausführung der Oberfläche
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl PIR Sensoren
  • Anzahl Helligkeitssensoren
  • Ansprechhelligkeit einstellbar
  • Mikrofon
  • Ausführung
  • Werksprogramm
  • Fernbedienbar (IR)
  • Anzahl physische Ausgänge
  • Anzahl der Schaltzonen
  • Geeignet für C-Last
  • Ansprechhelligkeit [lx]
  • Anzahl Kanäle desselben Typs
  • Art des Kanals
  • max. Schaltleistung
  • Max. Schaltleistung LED [W]
  • max. Einschaltstrom
  • Halbautomatik
  • Treppenhausüberwachung
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • Anzahl Kanäle desselben Typs
  • Art des Kanals
  • Schaltausgang
  • Potentialfrei
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Impulsfunktion
  • Einschaltverzögerung
  • Anzahl physische Eingänge
  • Art des Slaveeinganges / Info Intern
  • Anzahl Eingänge desselben Typs
  • Art des Einganges
  • Anzahl Eingänge desselben Typs
  • Art des Einganges
  • Montagehöhe minimum [m]
  • Schaltausgang
  • Relais

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Für Wand-Unterputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Separate Eingänge für Taster und Slave-Geräte

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 2 Kanäle für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

  • Abdeckclips im Lieferumfang

wm_up_sf_stad_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Unterputz (UP)
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 90
Höhe [mm] 90
Tiefe [mm] 61
Einbautiefe [mm] 41
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Schutzart [IP] 20
Betriebstemperatur [°C] -25 °C - +55 °C
Schlagfestigkeit [IK] IK05
Schutzklasse II
Prüfzeichen CE
Halogenfrei ja
Oberflächenschutz Gehäuse unbehandelt
Ausführung der Oberfläche glänzend
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe schwarz
Farbcode (ähnlich) RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung 230 V (+/- 10 %)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl PIR Sensoren 2
Anzahl Helligkeitssensoren 1
Ansprechhelligkeit einstellbar ja
Mikrofon ja
Funktionseigenschaften
Ausführung Präsenzmelder
Werksprogramm ja
Fernbedienbar (IR) IR-RC (Folie IR-PD), IR-PD Mini
Ausgänge [Allgemein]
Anzahl physische Ausgänge 3
Anzahl der Schaltzonen 1
Geeignet für C-Last ja
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs 1
Art des Kanals Licht/Schaltausgang
max. Schaltleistung 2300 W (cos ϕ=1)
Max. Schaltleistung LED [W] 800
max. Einschaltstrom 800 A (max. 200 µs)
Halbautomatik ja
Treppenhausüberwachung ja
min. Nachlaufzeit 15 s
max. Nachlaufzeit 30 min
Impulsfunktion ja
Ausgang [2]
Anzahl Kanäle desselben Typs 1
Art des Kanals HLK
Schaltausgang Relais 3 A
Potentialfrei ja
min. Nachlaufzeit 5 min
max. Nachlaufzeit 120 min
Impulsfunktion ja (Dauer nicht veränderbar)
Einschaltverzögerung 5 - 10 min für alle Einschaltzeiten > 15 min
Eingänge [Allgemein]
Anzahl physische Eingänge 2
Art des Slaveeinganges / Info Intern Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Anzahl Eingänge desselben Typs 1
Art des Einganges Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs 1
Art des Einganges Slaveeingang

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Dauerlichtbetrieb mit externem Schalter

pd2_s_2c_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

2) Impulsbetrieb an Treppenhausautomat

pd2_s_2c_im_SS

Die Impulsfunktion muss aktiviert sein.

3) Master-Master-Betrieb

pd2_s_2c_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb

pd2_s_2c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

5) Normalbetrieb

pd2_s_2c_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung.

6) Normalbetrieb mit RC-Glied

pd2_s_2c_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

7) Normalbetrieb mit externem Taster

pd2_s_2c_nt_SS

Über einen separaten Tasten-Eingang (S) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

8) Betrieb mit Drehschalter «Hand - 0 - Automat»

pd2_s_2c_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 UP Master 2C SF STAD/S
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Master 2C (Ab Frühling 2024) ( de )
Typ: PD2 S 180 UP Master 2C SF STAD/S
Beschreibung: Präsenzmelder 2-Kanal, mit Feller SNAPFIX®, Design STANDARDdue, schwarz
E-Nr.: 535 932 387
Art-Nr.: 171771
EAN: 4007529672189

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 90, Höhe [mm]: 90, Tiefe [mm]: 61, Einbautiefe [mm]: 41, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, Ausführung der Oberfläche: glänzend, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: schwarz, Farbcode (ähnlich): RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja, Mikrofon: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 3, Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: Licht/Schaltausgang, max. Schaltleistung: 2300 W (cos ϕ=1), Max. Schaltleistung LED [W]: 800, max. Einschaltstrom: 800 A (max. 200 µs), Halbautomatik: ja, Treppenhausüberwachung: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja
Ausgang [2]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: HLK, Schaltausgang: Relais 3 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Eingänge [Allgemein]
Anzahl physische Eingänge: 2, Art des Slaveeinganges / Info Intern: Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Slaveeingang

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[142950] AR STAD/S

AR STAD/S

Abdeckrahmen, Design STANDARDdue, schwarz

E-Nr.: 334 070 250
[170646] PD2 S 180 N Master 2C SF

PD2 S 180 N Master 2C SF

Präsenzmelder 2-Kanal, mit Feller SNAPFIX®

E-Nr.: 535 096 795
[170771] BP liv

BP liv

Befestigungsplatte

E-Nr.: 376 000 110
[171138] AC-180 S

AC-180 S

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 171138
[171799] AS S STAD/S

AS S STAD/S

Adapterset, Design STANDARDdue, schwarz

E-Nr.: 535 999 277

Zubehör

[171783] PD2 S 180 UP Slave SF STAD/S

PD2 S 180 UP Slave SF STAD/S

Präsenzmelder Slave, mit Feller SNAPFIX®, Design STANDARDdue, weiss

E-Nr.: 535 933 107
