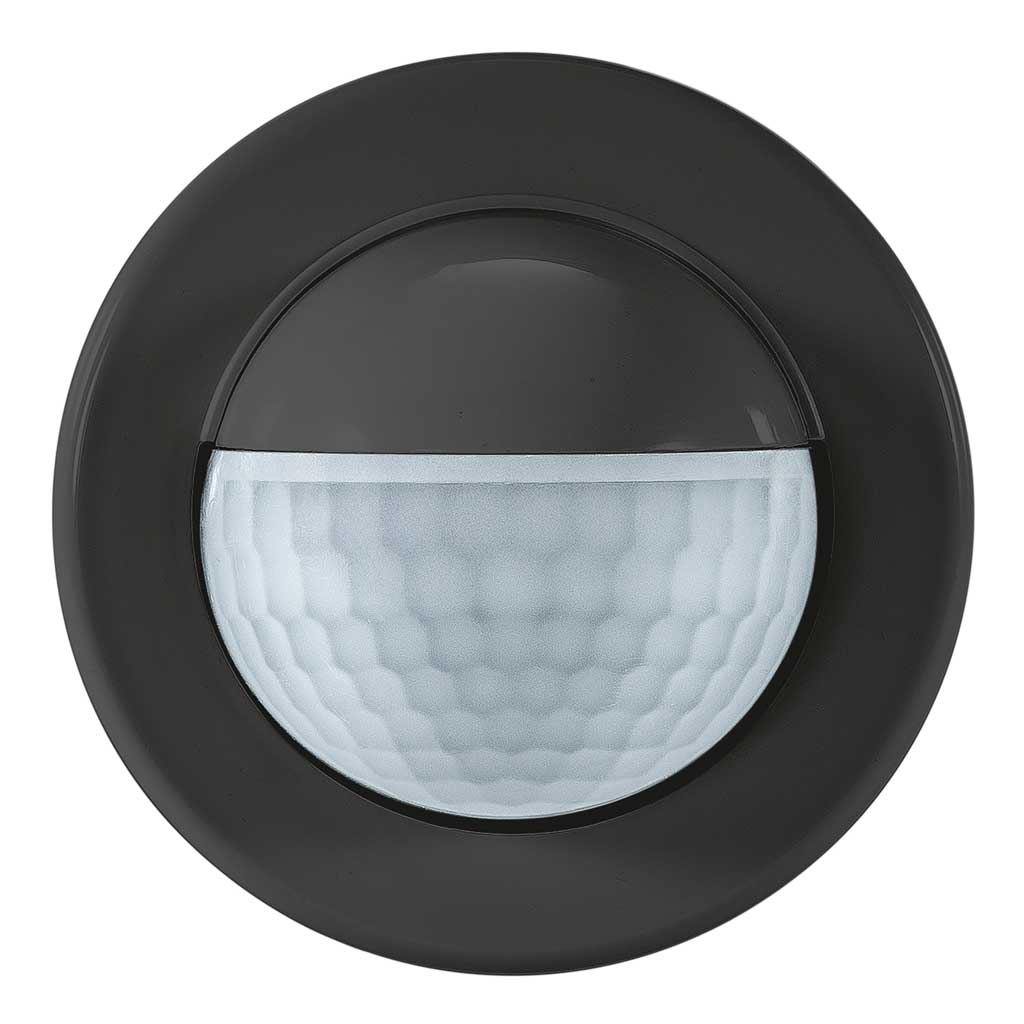

PD2 S 180 C 12-48V SF STAD/S

Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®, Design STANDARDdue, schwarz

E-Nr.: 535 116 115

218.55 CHF 218.55 CHF 218.55 CHF

Preis brutto exkl. MwSt./vRG

218.55 CHF 218.55 CHF 218.55 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Bohrloch [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
Oberflächenschutz Gehäuse
Ausführung der Oberfläche
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl physische Ausgänge
Anzahl der Schaltzonen
Ansprechhelligkeit [lx]
Anzahl Kanäle desselben Typs
Art des Kanals
max. Schaltleistung
Potentialfrei
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Anzahl Kanäle desselben Typs
Art des Kanals
max. Schaltleistung
Schaltausgang
Potentialfrei
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
Anzahl physische Eingänge
Art des Slaveeinganges / Info Intern
Anzahl Eingänge desselben Typs
Art des Einganges
Montagehöhe minimum [m]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Für den Einsatz in Schalterkombinationen mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)
Abdeckclips im Lieferumfang

wm_c_sf_stad_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Bausatz
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	60
Höhe [mm]	60
Tiefe [mm]	61
Bohrloch [mm]	58
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
Oberflächenschutz Gehäuse	unbehandelt
Ausführung der Oberfläche	glänzend
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	schwarz
Farbcode (ähnlich)	RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung	12 - 48 V
Spannungsart	AC/DC
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl PIR Sensoren	2
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD), IR-PD Mini
Ausgänge [Allgemein]
Anzahl physische Ausgänge	3
Anzahl der Schaltzonen	1
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs	1
Art des Kanals	Licht/Schaltausgang
max. Schaltleistung	4.8 W (cos ϕ=1)
Potentialfrei	ja
Halbautomatik	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	30 min
Impulsfunktion	ja
Ausgang [2]
Anzahl Kanäle desselben Typs	1
Art des Kanals	HLK
max. Schaltleistung	4.8 W (cos ϕ=1)
Schaltausgang	Reedrelais 0.1 A
Potentialfrei	ja
min. Nachlaufzeit	5 min
max. Nachlaufzeit	120 min
Impulsfunktion	ja (Dauer nicht veränderbar)
Einschaltverzögerung	5 - 10 min für alle Einschaltzeiten > 15 min
Eingänge [Allgemein]
Anzahl physische Eingänge	1
Art des Slaveeinganges / Info Intern	Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Anzahl Eingänge desselben Typs	1
Art des Einganges	Tastereingang / Slaveeingang kombiniert

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 C 12-48V SF STAD/S
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )

Typ: PD2 S 180 C 12-48V SF STAD/S
Beschreibung: Präsenzmelder 12V-24V-48V, mit Feller SNAPFIX®, Design STANDARDdue, schwarz
E-Nr.: 535 116 115
Art-Nr.: 171775
EAN: 4007529672226

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 60, Höhe [mm]: 60, Tiefe [mm]: 61, Bohrloch [mm]: 58, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, Ausführung der Oberfläche: glänzend, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: schwarz, Farbcode (ähnlich): RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung: 12 - 48 V, Spannungsart: AC/DC, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 3, Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: Licht/Schaltausgang, max. Schaltleistung: 4.8 W (cos ϕ=1), Potentialfrei: ja, Halbautomatik: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja
Ausgang [2]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: HLK, max. Schaltleistung: 4.8 W (cos ϕ=1), Schaltausgang: Reedrelais 0.1 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Eingänge [Allgemein]
Anzahl physische Eingänge: 1, Art des Slaveeinganges / Info Intern: Remote (Auch Ausgang Master-Master Betrieb)
Eingang [1]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Tastereingang / Slaveeingang kombiniert
