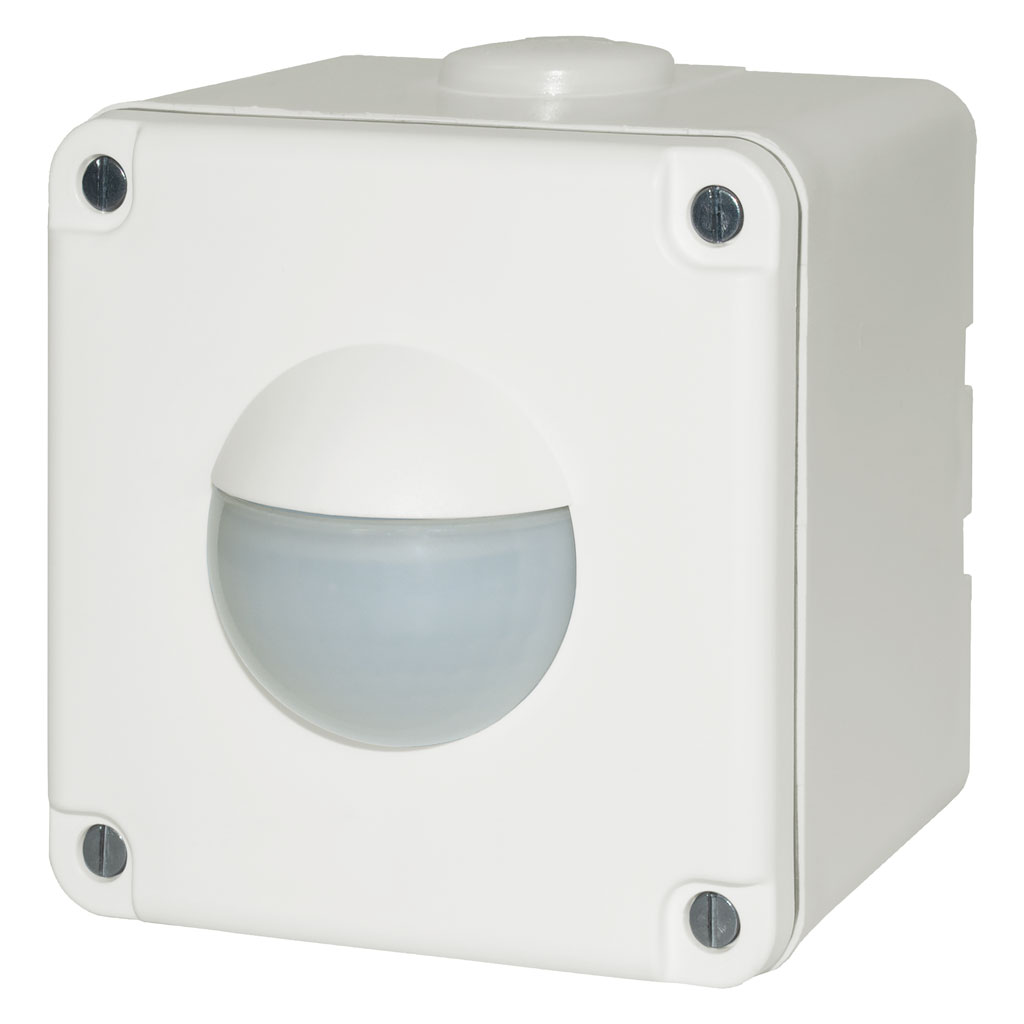

Indoor 180 NAP Kombi 2L SF FE/W

Bewegungsmelder 10A, 2L Schema 0, mit Feller SNAPFIX®, weiss

E-Nr.: 535 946 561

279.00 CHF 279.0 CHF 279.00 CHF

Preis exkl. MwSt./vRB

279.00 CHF 279.0 CHF 279.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Garantie Akku [J]
Halogenfrei
Oberflächenschutz Gehäuse
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Mikrofon
Ausführung
Anzahl physische Ausgänge
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
Anzahl Kanäle desselben Typs
Art des Kanals
max. Schaltleistung
Max. Schaltleistung LED [W]
max. Einschaltstrom
min. Nachlaufzeit
max. Nachlaufzeit
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Kompatibel mit Feller Nevo
2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)
Integriertes Mikrofon für die Überwachung von verwinkelten Räumen
Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar
Für Montagehöhen zwischen 1.1 - 2.2 m
Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W
Abdeckclips im Lieferumfang
Für Wand-Aufputz-Montage Nass (NAP) mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

wm_nap_fe_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Aufputz Nass (NAP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe minimum [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	87
Höhe [mm]	87
Tiefe [mm]	85
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	55
Betriebstemperatur [°C]	0 °C - +55 °C
Schlagfestigkeit [IK]	IK06
Schutzklasse	II
Prüfzeichen	CE
Garantie Akku [J]	2
Halogenfrei	ja
Oberflächenschutz Gehäuse	unbehandelt
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl PIR Sensoren	2
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Mikrofon	ja
Funktionseigenschaften
Ausführung	Bewegungsmelder
Ausgänge [Allgemein]
Anzahl physische Ausgänge	1
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs	1
Art des Kanals	Licht/Schaltausgang
max. Schaltleistung	2300 W (cos ϕ=1)
Max. Schaltleistung LED [W]	800
max. Einschaltstrom	800 A (max. 200 µs)
min. Nachlaufzeit	15 s
max. Nachlaufzeit	16 min

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Typ	Beschreibung
Datenblatt	Datenblatt Indoor 180 NAP Kombi 2L SF FE/W
Bedienungsanleitung	Bedienungsanleitung Indoor 180 Kombi 2L (Ab Frühling 2024) ( de )

Typ: Indoor 180 NAP Kombi 2L SF FE/W
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, mit Feller SNAPFIX®, weiss
E-Nr.: 535 946 561
Art-Nr.: 171982
EAN: 4007529674299

Montageeigenschaften
Montagekategorie: Aufputz Nass (NAP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe minimum [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 87, Höhe [mm]: 87, Tiefe [mm]: 85, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 55, Betriebstemperatur [°C]: 0 °C - +55 °C, Schlagfestigkeit [IK]: IK06, Schutzklasse: II, Prüfzeichen: CE, Garantie Akku [J]: 2, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja, Mikrofon: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 1, Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: Licht/Schaltausgang, max. Schaltleistung: 2300 W (cos ϕ=1), Max. Schaltleistung LED [W]: 800, max. Einschaltstrom: 800 A (max. 200 µs), min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 16 min

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See
