  2. PD2 S 180 NAP Slave SF FE/HG
B.E.G. LUXOMAT

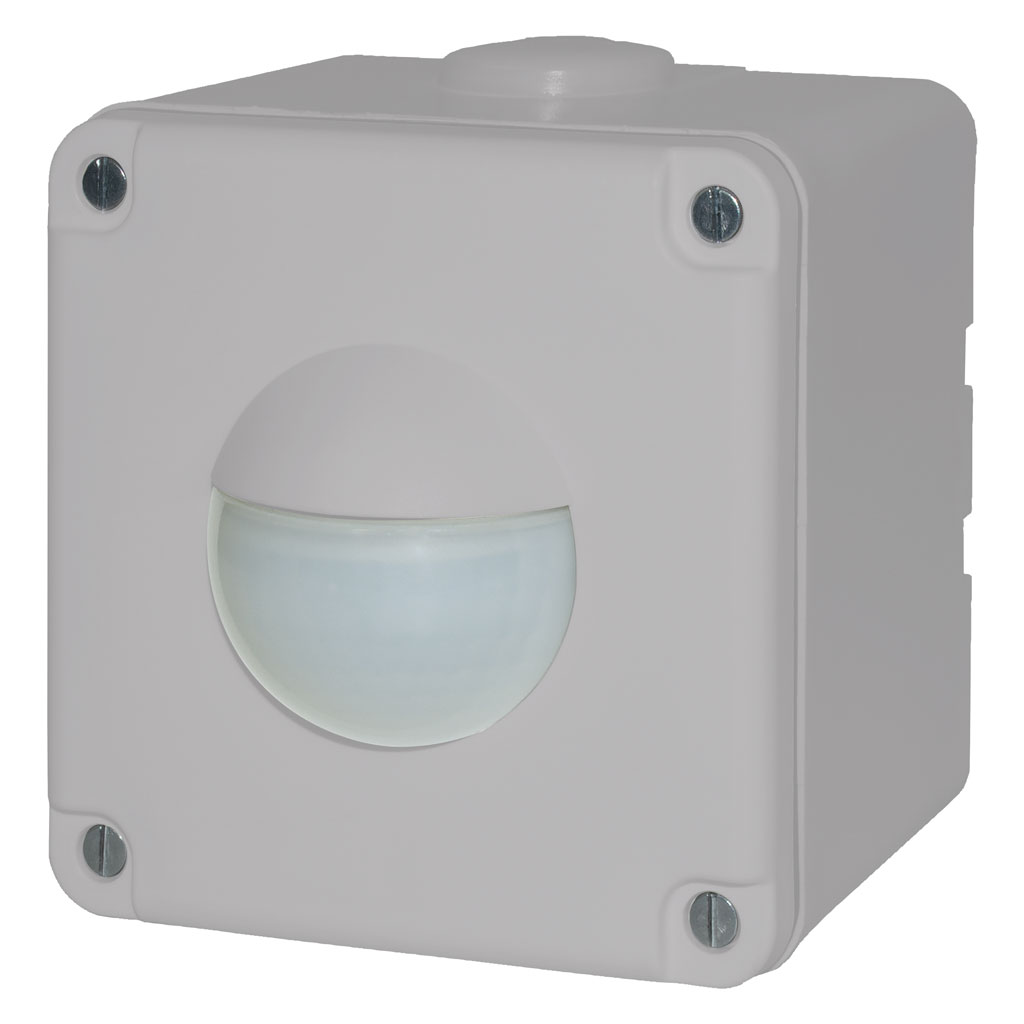

PD2 S 180 NAP Slave SF FE/HG

https://www.swisslux.ch/web/image/product.template/11857/image_1920?unique=95479bc

Präsenzmelder Slave, mit Feller SNAPFIX®, hellgrau

E-Nr.: 535 936 661

231.00 CHF 231.0 CHF 231.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

231.00 CHF 231.0 CHF 231.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl PIR Sensoren
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Anzahl physische Ausgänge
  • Anzahl Kanäle desselben Typs
  • Art des Kanals
  • max. Schaltleistung
  • Steuerausgang
  • Montagehöhe minimum [m]
  • Schaltausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Für Wand-Aufputz-Montage Nass (NAP) mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • Kompatibel mit Feller Nevo

  • Impulsfunktion serienmässig, einstellbare Pausenzeit

  • Für die kostengünstige Vergrösserung des Erfassungsbereiches eines Master-Gerätes

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Abdeckclips im Lieferumfang

wm_nap_fe_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Aufputz Nass (NAP)
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 87
Höhe [mm] 87
Tiefe [mm] 85
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Schutzart [IP] 55
Betriebstemperatur [°C] -25 °C - +55 °C
Schlagfestigkeit [IK] IK06
Schutzklasse II
Prüfzeichen CE
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Hellgrau
Farbcode (ähnlich) RAL 7035
Elektrotechnische Eigenschaften
Spannungsversorgung 230 V (+/- 10 %)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl PIR Sensoren 2
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Präsenzmelder
Ausgänge [Allgemein]
Anzahl physische Ausgänge 1
Ausgang [1]
Anzahl Kanäle desselben Typs 1
Art des Kanals Slave Ausgang
max. Schaltleistung 2 W (cos ϕ=1)
Steuerausgang Triac Remote

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Master-Slave-Betrieb

pd_slave_ms_SS

Mit Hilfe von Slave-Geräten kann der Erfassungsbereich eines Master-Gerätes vergrössert werden. Achtung: Das Master-Gerät muss immer an der dunkelsten Stelle montiert werden. Das detaillierte Schaltbild der Master-Slave-Schaltung wird jeweils beim entsprechenden Master-Gerät beschrieben. Es wird empfohlen, nicht mehr als 10 Slave-Geräte an einem Master-Gerät zu betreiben.

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 NAP Slave SF FE/HG
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Slave (Ab Frühling 2024) ( de )
Typ: PD2 S 180 NAP Slave SF FE/HG
Beschreibung: Präsenzmelder Slave, mit Feller SNAPFIX®, hellgrau
E-Nr.: 535 936 661
Art-Nr.: 172020
EAN: 4007529674671

Montageeigenschaften
Montagekategorie: Aufputz Nass (NAP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 87, Höhe [mm]: 87, Tiefe [mm]: 85, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 55, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK06, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Hellgrau, Farbcode (ähnlich): RAL 7035
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Präsenzmelder
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 1
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: Slave Ausgang, max. Schaltleistung: 2 W (cos ϕ=1), Steuerausgang: Triac Remote

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[162717] FS-180 FE/HG

FS-180 FE/HG

Frontset für Wand-Melder 180° NUP/NAP, lichtgrau

E-Nr.: 535 916 147
[164227] NAP-180 FEN/HG

NAP-180 FEN/HG

Gehäuseunterteil NAP, lichtgrau

E-Nr.: 284 012 040
[170665] PD2 S 180 N Slave SF

PD2 S 180 N Slave SF

Präsenzmelder Slave, mit Feller SNAPFIX®

E-Nr.: 535 106 795
[170771] BP liv

BP liv

Befestigungsplatte

E-Nr.: 376 000 110

Zubehör

[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573
