- PD2N-BMS DALI-2 NME

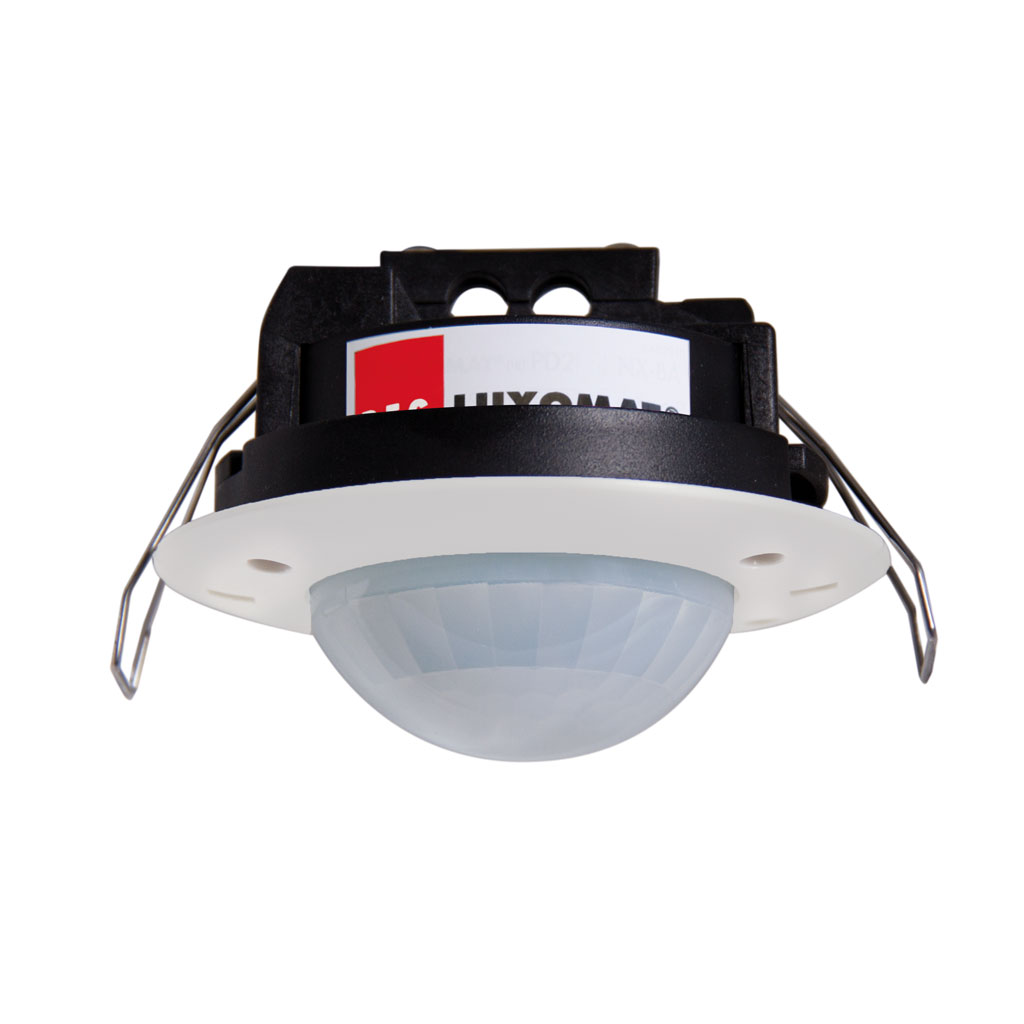

PD2N-BMS DALI-2 NME
https://www.swisslux.ch/shop/172127-pd2n-bms-dali-2-nme-11964 https://www.swisslux.ch/web/image/product.template/11964/image_1920?unique=a0e003fPräsenzmelder BMS DALI-2
E-Nr.: 535 930 540
180.00 CHF 180.0 CHF 180.00 CHF
Not Available For Sale
Preis exkl. MwSt./vRB
Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage
-
Federklemmen für den einfachen und schnellen Einbau in abgehängte Decken
-
Minimaler Eigenverbrauch
-
Abdeckclips im Lieferumfang
-
Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor
-
Liefert Informationen zur Raumbelegung, Bewegungserkennung und Lux Werte
-
Parametrierbar und adressierbar über DALI Steuergeräte, gemäss IEC 62386 Teil 101/103/303/304
-
Reichweitenstarker DALI-2 Multisensor
Masse in mm
| Montageeigenschaften | |
|---|---|
| Montagekategorie | Bausatz |
| Geeignet für Deckenmontage | ja |
| Montagehöhe empfohlen [m] | 2.5 |
| Montagehöhe maximum [m] | 10 |
| Anschlussart | Steckklemme |
| Material und Bauform | |
| Durchmesser [mm] | 108 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polycarbonat |
| Schutzart [IP] | 20 |
| Betriebstemperatur [°C] | -25 °C - +55 °C |
| Schlagfestigkeit [IK] | IK05 |
| Schutzklasse | II |
| Prüfzeichen | CE |
| Halogenfrei | ja |
| Oberflächenschutz Gehäuse | unbehandelt |
| Ausführung der Oberfläche | matt |
| UV-Beständig | UV-stabilisiertes Polycarbonat |
| Farbe | n/a |
| Elektrotechnische Eigenschaften | |
| Spannungsversorgung | DALI, max. 22.5 V |
| Spannungsart | DC |
| Stromaufnahme [mA] | 7 |
| Sensoreigenschaften | |
| Reichweite bei seitlichem Vorbeigehen (tangential) [m] | 8 |
| Reichweite bei direktem Draufzugehen (radial) [m] | 4 |
| Reichweite für sitzende Personen (Präsenz) [m] | 4 |
| Erfassungswinkel [°] | 360 |
| Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m] | 20 |
| Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m] | 10 |
| Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m] | 6 |
| Anzahl PIR Sensoren | 1 |
| Ansprechempfindlichkeit einstellbar | ja |
| Anzahl Helligkeitssensoren | 2 |
| Ansprechhelligkeit einstellbar | ja |
| Messbereich Temperatursensor | -25 °C bis +50 °C |
| Funktionseigenschaften | |
| Ausführung | Präsenzmelder |
| Werksprogramm | ja |
| Ausgänge [Allgemein] | |
| Anzahl physische Ausgänge | 1 |
| Anzahl der Schaltzonen | 1 |
| Ansprechhelligkeit [lx] | 0 - 4095 |
| Ausgang [1] | |
| Anzahl Kanäle desselben Typs | 1 |
| Art des Kanals | BMS-Dali Regel/Schaltausgang |
| Steuerausgang | Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung / Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 303/304 am DALI-Bus bereit |
links: Aufsicht, rechts: Seitenansicht
|
Reichweite bei sitzender Tätigkeit (Präsenz) |
|
Rechweite bei direktem Draufzugehen (radial) |
|
Reichweite bei seitlichem Vorbeigehen (tangential) |
Masse in m
1)
Normalbetrieb
Präsenzabhängige Konstantlichtregelung
| Typ | Beschreibung | |
|---|---|---|
| Datenblatt | Datenblatt PD2N-BMS DALI-2 NME | |
| Bedienungsanleitung Kurzform | Bedienungsanleitung PD2N-BMS-DE DALI-2 ( fr / de / it ) | |
Typ: PD2N-BMS DALI-2 NME
Beschreibung: Präsenzmelder BMS DALI-2
E-Nr.: 535 930 540
Art-Nr.: 172127
EAN: 4007529675654
Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Durchmesser [mm]: 108, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, Ausführung der Oberfläche: matt, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: n/a
Elektrotechnische Eigenschaften
Spannungsversorgung: DALI, max. 22.5 V, Spannungsart: DC, Stromaufnahme [mA]: 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 2, Ansprechhelligkeit einstellbar: ja, Messbereich Temperatursensor: -25 °C bis +50 °C
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 1, Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 0 - 4095
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: BMS-Dali Regel/Schaltausgang, Steuerausgang: Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung / Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 303/304 am DALI-Bus bereit
Beschreibung: Präsenzmelder BMS DALI-2
E-Nr.: 535 930 540
Art-Nr.: 172127
EAN: 4007529675654
Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Durchmesser [mm]: 108, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, Ausführung der Oberfläche: matt, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: n/a
Elektrotechnische Eigenschaften
Spannungsversorgung: DALI, max. 22.5 V, Spannungsart: DC, Stromaufnahme [mA]: 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 2, Ansprechhelligkeit einstellbar: ja, Messbereich Temperatursensor: -25 °C bis +50 °C
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 1, Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 0 - 4095
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: BMS-Dali Regel/Schaltausgang, Steuerausgang: Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung / Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 303/304 am DALI-Bus bereit
