B.E.G. LUXOMAT

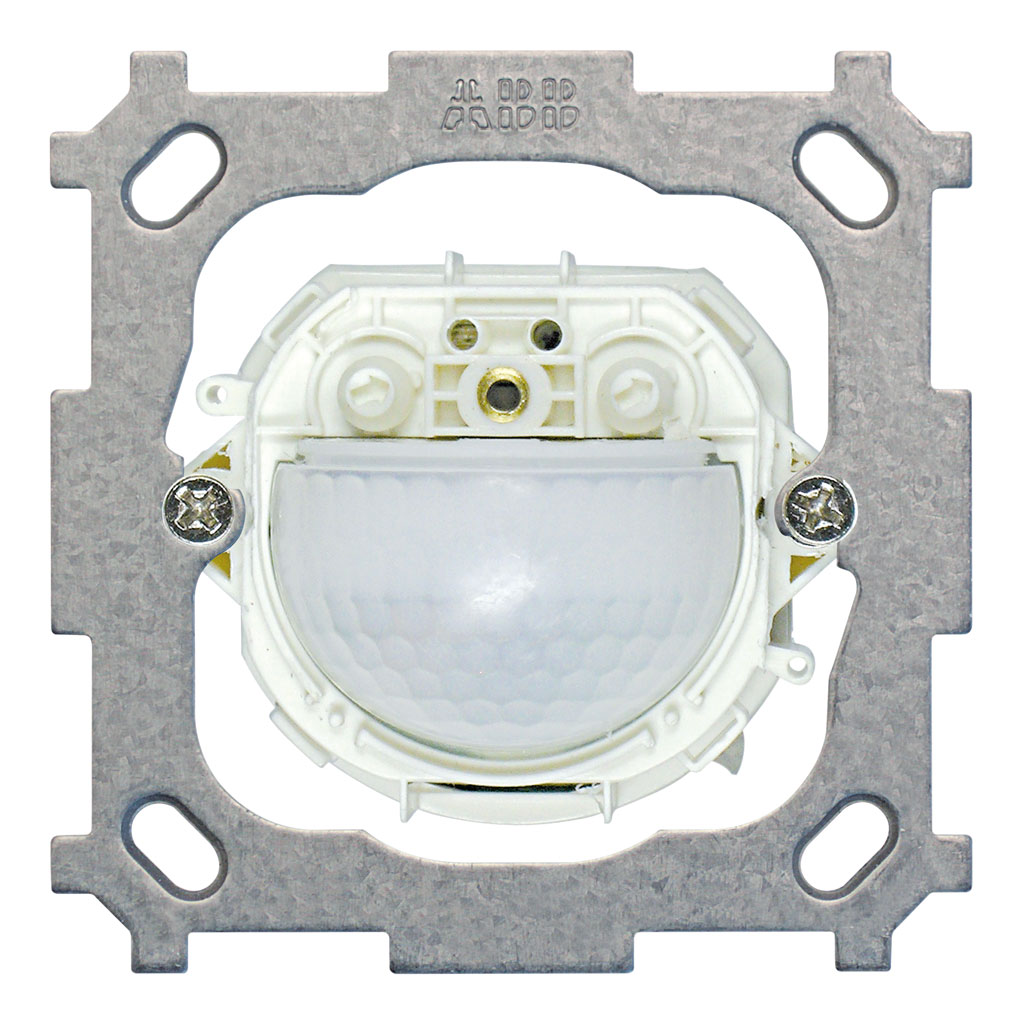

Indoor 180 NM Minuterie SID

https://www.swisslux.ch/web/image/product.template/1914/image_1920?unique=a8a3ec4

Bewegungsmelder für Minuterien, 2 Leiter, Befestigungsplatte Sidus

E-Nr.: 535 921 066

160.65 CHF 160.65 CHF 160.65 CHF

160.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

160.65 CHF 160.65 CHF 160.65 CHF

160.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • Impulsfunktion
  • Schaltausgang
  • Treppenhausüberwachung
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141936 535 921 066 Indoor 180 NM Minuterie SID
170615 535 070 005 Indoor 180 UP Minuterie liv/W
170617 535 070 095 Indoor 180 UP Minuterie liv/UM
170618 535 070 055 Indoor 180 UP Minuterie liv/S
170619 535 070 035 Indoor 180 UP Minuterie liv/HG
170620 535 070 045 Indoor 180 UP Minuterie liv/DG
170616 535 070 015 Indoor 180 UP Minuterie liv/CR
142992 535 941 027 Indoor 180 UP Minuterie STAD/W
142951 535 941 037 Indoor 180 UP Minuterie STAD/S
141818 535 941 024 Indoor 180 UP Minuterie STA/W
151303 Indoor 180 UP Minuterie STA/S
151239 Indoor 180 UP Minuterie SID/WG
141817 535 941 026 Indoor 180 UP Minuterie SID/W
151255 Indoor 180 UP Minuterie SID/AN
151271 Indoor 180 UP Minuterie SID/AL
141815 535 941 023 Indoor 180 UP Minuterie KAL/W
151190 Indoor 180 UP Minuterie KAL/S
151222 Indoor 180 UP Minuterie KAL/HG
151206 Indoor 180 UP Minuterie KAL/DG
151174 Indoor 180 UP Minuterie KAL/BE
151158 Indoor 180 UP Minuterie KAL/B
141814 535 941 025 Indoor 180 UP Minuterie EDI/W
151077 Indoor 180 UP Minuterie EDI/S
151109 Indoor 180 UP Minuterie EDI/HG
151093 Indoor 180 UP Minuterie EDI/DG
151141 Indoor 180 UP Minuterie EDI/BE
151125 Indoor 180 UP Minuterie EDI/B
162637 535 946 101 Indoor 180 NUP Minuterie FE/W
162638 535 946 151 Indoor 180 NUP Minuterie FE/S
162639 535 946 141 Indoor 180 NUP Minuterie FE/HG
141934 535 921 063 Indoor 180 NM Minuterie KAL
141933 535 921 065 Indoor 180 NM Minuterie EDI
162691 535 946 701 Indoor 180 NCO Minuterie FE/W
162692 535 946 751 Indoor 180 NCO Minuterie FE/S
162693 535 946 741 Indoor 180 NCO Minuterie FE/HG
162664 535 946 401 Indoor 180 NAP Minuterie FE/W
162665 535 946 451 Indoor 180 NAP Minuterie FE/S
162666 535 946 441 Indoor 180 NAP Minuterie FE/HG
141898 535 941 014 Indoor 180 CM Minuterie STA/W
151427 Indoor 180 CM Minuterie STA/S
151395 Indoor 180 CM Minuterie SID/WG
141897 535 941 016 Indoor 180 CM Minuterie SID/W
151403 Indoor 180 CM Minuterie SID/AN
151411 Indoor 180 CM Minuterie SID/AL
141895 535 941 013 Indoor 180 CM Minuterie KAL/W
151370 Indoor 180 CM Minuterie KAL/S
151386 Indoor 180 CM Minuterie KAL/HG
151378 Indoor 180 CM Minuterie KAL/DG
151362 Indoor 180 CM Minuterie KAL/BE
151354 Indoor 180 CM Minuterie KAL/B
141894 535 941 015 Indoor 180 CM Minuterie EDI/W
151314 Indoor 180 CM Minuterie EDI/S
151330 Indoor 180 CM Minuterie EDI/HG
151322 Indoor 180 CM Minuterie EDI/DG
151346 Indoor 180 CM Minuterie EDI/BE
151338 Indoor 180 CM Minuterie EDI/B
170609 535 076 005 Indoor 180 C Minuterie liv/W
170611 535 076 095 Indoor 180 C Minuterie liv/UM
170612 535 076 055 Indoor 180 C Minuterie liv/S
170613 535 076 035 Indoor 180 C Minuterie liv/HG
170614 535 076 045 Indoor 180 C Minuterie liv/DG
170610 535 076 015 Indoor 180 C Minuterie liv/CR
142961 535 951 017 Indoor 180 C Minuterie STAD/W
142971 535 951 057 Indoor 180 C Minuterie STAD/S
141858 535 951 004 Indoor 180 C Minuterie STA/W
142140 535 951 054 Indoor 180 C Minuterie STA/S
142212 535 951 016 Indoor 180 C Minuterie SID/WG
141857 535 951 006 Indoor 180 C Minuterie SID/W
142204 535 951 026 Indoor 180 C Minuterie SID/AN
142196 535 951 076 Indoor 180 C Minuterie SID/AL
141855 535 951 003 Indoor 180 C Minuterie KAL/W
142164 535 951 053 Indoor 180 C Minuterie KAL/S
142172 535 951 033 Indoor 180 C Minuterie KAL/HG
142180 535 951 043 Indoor 180 C Minuterie KAL/DG
142148 535 951 083 Indoor 180 C Minuterie KAL/BE
142156 535 951 093 Indoor 180 C Minuterie KAL/B
141854 535 951 005 Indoor 180 C Minuterie EDI/W
142116 535 951 055 Indoor 180 C Minuterie EDI/S
142124 535 951 035 Indoor 180 C Minuterie EDI/HG
142132 535 951 045 Indoor 180 C Minuterie EDI/DG
142100 535 951 085 Indoor 180 C Minuterie EDI/BE
142108 535 951 095 Indoor 180 C Minuterie EDI/B
170621 535 071 005 Indoor 180 AP Minuterie liv/W
170623 535 071 095 Indoor 180 AP Minuterie liv/UM
170624 535 071 055 Indoor 180 AP Minuterie liv/S
170625 535 071 035 Indoor 180 AP Minuterie liv/HG
170626 535 071 045 Indoor 180 AP Minuterie liv/DG
170622 535 071 015 Indoor 180 AP Minuterie liv/CR
142984 535 941 067 Indoor 180 AP Minuterie STAD/W
142996 535 941 057 Indoor 180 AP Minuterie STAD/S
141778 535 941 064 Indoor 180 AP Minuterie STA/W
151294 Indoor 180 AP Minuterie STA/S
151229 Indoor 180 AP Minuterie SID/WG
141777 535 941 066 Indoor 180 AP Minuterie SID/W
151245 Indoor 180 AP Minuterie SID/AN
151261 Indoor 180 AP Minuterie SID/AL
141775 535 941 063 Indoor 180 AP Minuterie KAL/W
151181 Indoor 180 AP Minuterie KAL/S
151213 Indoor 180 AP Minuterie KAL/HG
151197 Indoor 180 AP Minuterie KAL/DG
151165 Indoor 180 AP Minuterie KAL/BE
151149 Indoor 180 AP Minuterie KAL/B
141774 535 941 065 Indoor 180 AP Minuterie EDI/W
151069 Indoor 180 AP Minuterie EDI/S
151101 Indoor 180 AP Minuterie EDI/HG
151085 Indoor 180 AP Minuterie EDI/DG
151133 Indoor 180 AP Minuterie EDI/BE
151117 Indoor 180 AP Minuterie EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • 2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)

  • Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig

  • Helligkeit stufenlos einstellbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

wm_nm_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Impulsfunktion ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

indoor_180_minuterie_4l_SS

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

indoor_180_minuterie_3l_SS

Hinweis: max. 10 Indoor 180 Minuterie

Type Beschreibung
Datenblatt Datenblatt Indoor 180 NM Minuterie SID
Bedienungsanleitung Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2024) ( de )
Bedienungsanleitung Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2023) ( de )
Bedienungsanleitung Indoor 180 Minuterie (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Minuterie BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Minuterie (ab ca. Herbst 2012) ( de )
Bedienungsanleitung Indoor 180 Minuterie (bis ca. Herbst 2012) ( de )
Typ: Indoor 180 NM Minuterie SID
Beschreibung: Bewegungsmelder für Minuterien, 2 Leiter, Befestigungsplatte Sidus
E-Nr.: 535 921 066
Art-Nr.: 141936
EAN: 4007529651757

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: über Minuterie 230 V (2-Leiter)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141720] Indoor 180 N Minuterie

Indoor 180 N Minuterie

Bewegungsmelder für Minuterien, 2 Leiter

E-Nr.: 535 911 007
[141732] BP SID

BP SID

Befestigungsplatte

E-Nr.: 376 164 002
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[142256] SCT 1

SCT 1

Treppenhausautomat

E-Nr.: 533 005 486
