Standard-Preisliste - Brutto
  1. Alle Produkte
  2. Indoor 180 NM Kombi 2L SID
B.E.G. LUXOMAT

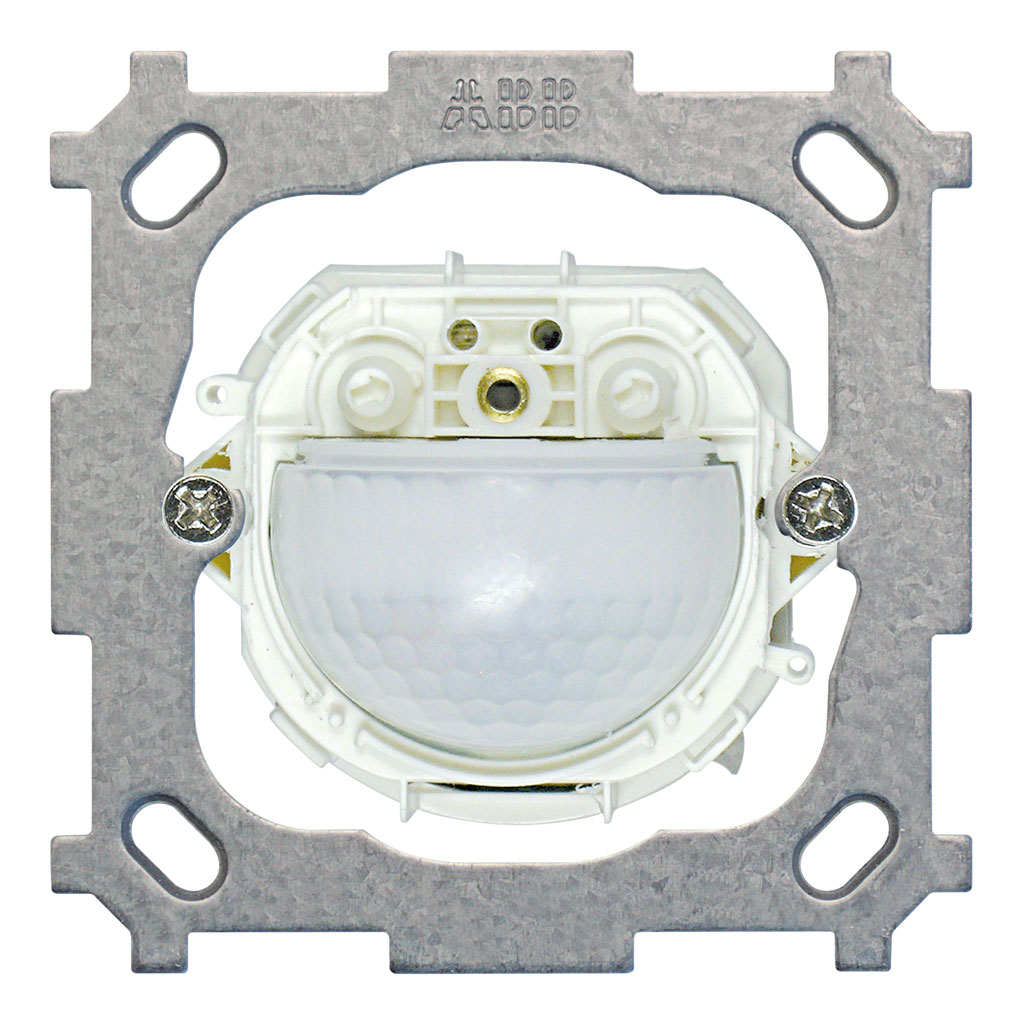

Indoor 180 NM Kombi 2L SID

https://www.swisslux.ch/web/image/product.template/1910/image_1920?unique=a8a3ec4

Bewegungsmelder 10A, 2L Schema 0, Befestigungsplatte Sidus

E-Nr.: 535 920 266

210.65 CHF 210.65 CHF 210.65 CHF

210.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

210.65 CHF 210.65 CHF 210.65 CHF

210.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Garantie Akku [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141940 535 920 266 Indoor 180 NM Kombi 2L SID
170596 535 060 005 Indoor 180 UP Kombi 2L liv/W
170598 535 060 095 Indoor 180 UP Kombi 2L liv/UM
170599 535 060 055 Indoor 180 UP Kombi 2L liv/S
170600 535 060 035 Indoor 180 UP Kombi 2L liv/HG
170601 535 060 045 Indoor 180 UP Kombi 2L liv/DG
170597 535 060 015 Indoor 180 UP Kombi 2L liv/CR
142997 535 940 227 Indoor 180 UP Kombi 2L STAD/W
142952 535 940 237 Indoor 180 UP Kombi 2L STAD/S
141823 535 940 224 Indoor 180 UP Kombi 2L STA/W
151304 Indoor 180 UP Kombi 2L STA/S
151240 Indoor 180 UP Kombi 2L SID/WG
141822 535 940 226 Indoor 180 UP Kombi 2L SID/W
151256 Indoor 180 UP Kombi 2L SID/AN
151272 Indoor 180 UP Kombi 2L SID/AL
141820 535 940 223 Indoor 180 UP Kombi 2L KAL/W
151191 Indoor 180 UP Kombi 2L KAL/S
151223 Indoor 180 UP Kombi 2L KAL/HG
151207 Indoor 180 UP Kombi 2L KAL/DG
151175 Indoor 180 UP Kombi 2L KAL/BE
151159 Indoor 180 UP Kombi 2L KAL/B
141819 535 940 225 Indoor 180 UP Kombi 2L EDI/W
151079 Indoor 180 UP Kombi 2L EDI/S
151111 Indoor 180 UP Kombi 2L EDI/HG
151095 Indoor 180 UP Kombi 2L EDI/DG
151143 Indoor 180 UP Kombi 2L EDI/BE
151127 Indoor 180 UP Kombi 2L EDI/B
162640 535 946 201 Indoor 180 NUP Kombi 2L FE/W
162641 535 946 251 Indoor 180 NUP Kombi 2L FE/S
162642 535 946 241 Indoor 180 NUP Kombi 2L FE/HG
141938 535 920 263 Indoor 180 NM Kombi 2L KAL
141937 535 920 265 Indoor 180 NM Kombi 2L EDI
162694 535 946 801 Indoor 180 NCO Kombi 2L FE/W
162695 535 946 851 Indoor 180 NCO Kombi 2L FE/S
162696 535 946 841 Indoor 180 NCO Kombi 2L FE/HG
162667 535 946 501 Indoor 180 NAP Kombi 2L FE/W
162668 535 946 551 Indoor 180 NAP Kombi 2L FE/S
162669 535 946 541 Indoor 180 NAP Kombi 2L FE/HG
141903 535 940 214 Indoor 180 CM Kombi 2L STA/W
151424 Indoor 180 CM Kombi 2L STA/S
151392 Indoor 180 CM Kombi 2L SID/WG
141902 535 940 216 Indoor 180 CM Kombi 2L SID/W
151400 Indoor 180 CM Kombi 2L SID/AN
151408 Indoor 180 CM Kombi 2L SID/AL
141900 535 940 213 Indoor 180 CM Kombi 2L KAL/W
151371 Indoor 180 CM Kombi 2L KAL/S
151387 Indoor 180 CM Kombi 2L KAL/HG
151379 Indoor 180 CM Kombi 2L KAL/DG
151363 Indoor 180 CM Kombi 2L KAL/BE
151355 Indoor 180 CM Kombi 2L KAL/B
141899 535 940 215 Indoor 180 CM Kombi 2L EDI/W
151315 Indoor 180 CM Kombi 2L EDI/S
151331 Indoor 180 CM Kombi 2L EDI/HG
151323 Indoor 180 CM Kombi 2L EDI/DG
151347 Indoor 180 CM Kombi 2L EDI/BE
151339 Indoor 180 CM Kombi 2L EDI/B
170590 535 066 005 Indoor 180 C Kombi 2L liv/W
170592 535 066 095 Indoor 180 C Kombi 2L liv/UM
170593 535 066 055 Indoor 180 C Kombi 2L liv/S
170594 535 066 035 Indoor 180 C Kombi 2L liv/HG
170595 535 066 045 Indoor 180 C Kombi 2L liv/DG
170591 535 066 015 Indoor 180 C Kombi 2L liv/CR
142962 535 950 217 Indoor 180 C Kombi 2L STAD/W
142968 535 950 257 Indoor 180 C Kombi 2L STAD/S
141863 535 950 204 Indoor 180 C Kombi 2L STA/W
142138 535 950 254 Indoor 180 C Kombi 2L STA/S
142210 535 950 216 Indoor 180 C Kombi 2L SID/WG
141862 535 950 206 Indoor 180 C Kombi 2L SID/W
142202 535 950 226 Indoor 180 C Kombi 2L SID/AN
142194 535 950 276 Indoor 180 C Kombi 2L SID/AL
141860 535 950 203 Indoor 180 C Kombi 2L KAL/W
142162 535 950 253 Indoor 180 C Kombi 2L KAL/S
142170 535 950 233 Indoor 180 C Kombi 2L KAL/HG
142178 535 950 243 Indoor 180 C Kombi 2L KAL/DG
142146 535 950 283 Indoor 180 C Kombi 2L KAL/BE
142154 535 950 293 Indoor 180 C Kombi 2L KAL/B
141859 535 950 205 Indoor 180 C Kombi 2L EDI/W
142114 535 950 255 Indoor 180 C Kombi 2L EDI/S
142122 535 950 235 Indoor 180 C Kombi 2L EDI/HG
142130 535 950 245 Indoor 180 C Kombi 2L EDI/DG
142098 535 950 285 Indoor 180 C Kombi 2L EDI/BE
142106 535 950 295 Indoor 180 C Kombi 2L EDI/B
170602 535 061 005 Indoor 180 AP Kombi 2L liv/W
170604 535 061 095 Indoor 180 AP Kombi 2L liv/UM
170605 535 061 055 Indoor 180 AP Kombi 2L liv/S
170606 535 061 035 Indoor 180 AP Kombi 2L liv/HG
170607 535 061 045 Indoor 180 AP Kombi 2L liv/DG
170603 535 061 015 Indoor 180 AP Kombi 2L liv/CR
142985 535 940 267 Indoor 180 AP Kombi 2L STAD/W
142998 535 940 257 Indoor 180 AP Kombi 2L STAD/S
141783 535 940 264 Indoor 180 AP Kombi 2L STA/W
151295 Indoor 180 AP Kombi 2L STA/S
151230 Indoor 180 AP Kombi 2L SID/WG
141782 535 940 266 Indoor 180 AP Kombi 2L SID/W
151246 Indoor 180 AP Kombi 2L SID/AN
151262 Indoor 180 AP Kombi 2L SID/AL
141780 535 940 263 Indoor 180 AP Kombi 2L KAL/W
151182 Indoor 180 AP Kombi 2L KAL/S
151214 Indoor 180 AP Kombi 2L KAL/HG
151198 Indoor 180 AP Kombi 2L KAL/DG
151166 Indoor 180 AP Kombi 2L KAL/BE
151150 Indoor 180 AP Kombi 2L KAL/B
141779 535 940 265 Indoor 180 AP Kombi 2L EDI/W
151070 Indoor 180 AP Kombi 2L EDI/S
151102 Indoor 180 AP Kombi 2L EDI/HG
151086 Indoor 180 AP Kombi 2L EDI/DG
151134 Indoor 180 AP Kombi 2L EDI/BE
151118 Indoor 180 AP Kombi 2L EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • 2-Leiter-Technik für den einfachen Ersatz von Lichtschaltern im Innenbereich, kein Neutralleiter erforderlich (Achtung: für die Ansteuerung von Minuterien den Indoor 180 Minuterie verwenden)

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Einzigartig: Hochleistungs-Relais zum Schalten von Glüh-, Halogen-, Spar-, Leuchtstoff-Lampen und LED-Betriebsgeräten mit > 40 W

wm_nm_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Deklarationen
Betriebstemperatur [°C] 0 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_2l_n_SS

Der Indoor Kombi 2L bedarf für einen einwandfreien Betrieb einer Mindestlast von ca. 40 W. Die Parallelschaltung von mehreren Bewegungsmeldern ist nicht empfohlen.

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_2l_nrc_SS

Bei kleinen Lasten bzw. bei der Schaltung von PL-/FLLampen kann der Einsatz eines RC-Gliedes nötig sein. Das Gerät ist nicht für den Einsatz an Treppenlichtautomaten bzw. Relais/Schützen konzipiert.

Type Beschreibung
Datenblatt Datenblatt Indoor 180 NM Kombi 2L SID
Bedienungsanleitung Bedienungsanleitung Indoor 180 Kombi 2L (Ab Frühling 2024) ( de )
Bedienungsanleitung Indoor 180 Kombi 2L (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi 2L BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi 2L ( de )
Typ: Indoor 180 NM Kombi 2L SID
Beschreibung: Bewegungsmelder 10A, 2L Schema 0, Befestigungsplatte Sidus
E-Nr.: 535 920 266
Art-Nr.: 141940
EAN: 4007529651795

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (ohne Neutralleiter, integrierte Pufferbatterie)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Deklarationen
Betriebstemperatur [°C]: 0 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[141726] Indoor 180 N Kombi 2L

Indoor 180 N Kombi 2L

Bewegungsmelder 10A, 2L Schema 0

E-Nr.: 535 910 207
[141732] BP SID

BP SID

Befestigungsplatte

E-Nr.: 376 164 002
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
