  2. PD2 S 180 NM Master 1C KAL
B.E.G. LUXOMAT

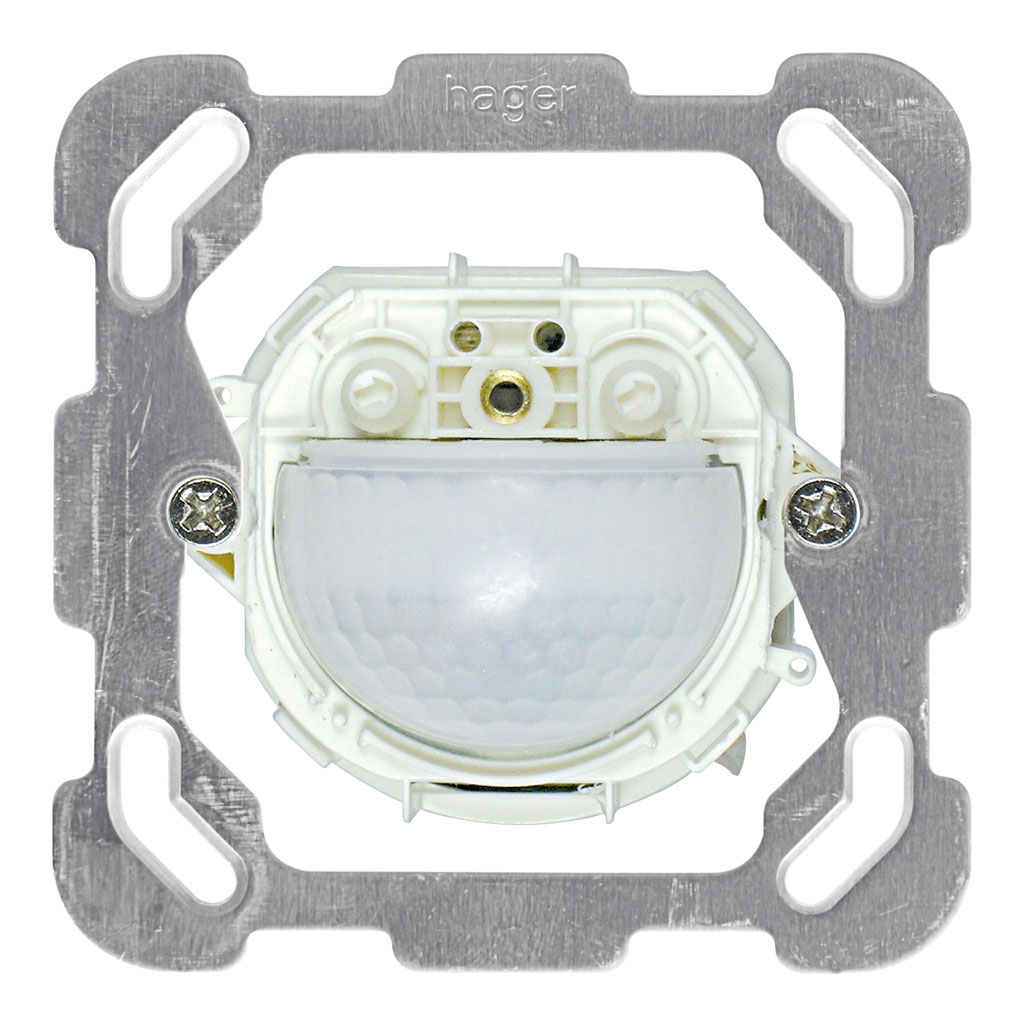

PD2 S 180 NM Master 1C KAL

https://www.swisslux.ch/web/image/product.template/1908/image_1920?unique=a8a3ec4

Präsenzmelder 1-Kanal, Befestigungsplatte Kallysto

E-Nr.: 535 922 103

165.65 CHF 165.65 CHF 165.65 CHF

165.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

165.65 CHF 165.65 CHF 165.65 CHF

165.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Werksprogramm
  • Anzahl Kanäle
  • Fernbedienbar (IR)
  • Ansprechhelligkeit [lx]
  • Halbautomatik
  • Impulsfunktion
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Potentialfrei
  • Relais
  • Schaltausgang
  • Treppenhausüberwachung
  • Impulsfunktion
  • max. Schaltleistung
  • Steuerausgang
  • Tastereingang
  • Slaveeingang
  • Slaveeingang (Remote)
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141942 535 922 103 PD2 S 180 NM Master 1C KAL
170634 535 080 005 PD2 S 180 UP Master 1C liv/W
170636 535 080 095 PD2 S 180 UP Master 1C liv/UM
170637 535 080 055 PD2 S 180 UP Master 1C liv/S
170638 535 080 035 PD2 S 180 UP Master 1C liv/HG
170639 535 080 045 PD2 S 180 UP Master 1C liv/DG
170635 535 080 015 PD2 S 180 UP Master 1C liv/CR
142946 535 932 147 PD2 S 180 UP Master 1C STAD/W
142954 535 932 137 PD2 S 180 UP Master 1C STAD/S
141828 535 932 124 PD2 S 180 UP Master 1C STA/W
151305 PD2 S 180 UP Master 1C STA/S
151241 PD2 S 180 UP Master 1C SID/WG
141827 535 932 126 PD2 S 180 UP Master 1C SID/W
151257 PD2 S 180 UP Master 1C SID/AN
151273 PD2 S 180 UP Master 1C SID/AL
141825 535 932 123 PD2 S 180 UP Master 1C KAL/W
151192 PD2 S 180 UP Master 1C KAL/S
151224 PD2 S 180 UP Master 1C KAL/HG
151208 PD2 S 180 UP Master 1C KAL/DG
151176 PD2 S 180 UP Master 1C KAL/BE
151160 PD2 S 180 UP Master 1C KAL/B
141824 535 932 125 PD2 S 180 UP Master 1C EDI/W
151080 PD2 S 180 UP Master 1C EDI/S
151112 PD2 S 180 UP Master 1C EDI/HG
151096 PD2 S 180 UP Master 1C EDI/DG
151144 PD2 S 180 UP Master 1C EDI/BE
151128 PD2 S 180 UP Master 1C EDI/B
170627 535 086 795 PD2 S 180 SF Master 1C
162643 535 936 001 PD2 S 180 NUP Master 1C FE/W
162644 535 936 051 PD2 S 180 NUP Master 1C FE/S
162645 535 936 041 PD2 S 180 NUP Master 1C FE/HG
141944 535 922 106 PD2 S 180 NM Master 1C SID
141941 535 922 105 PD2 S 180 NM Master 1C EDI
162697 535 936 801 PD2 S 180 NCO Master 1C FE/W
162698 535 936 851 PD2 S 180 NCO Master 1C FE/S
162699 535 936 841 PD2 S 180 NCO Master 1C FE/HG
162670 535 936 401 PD2 S 180 NAP Master 1C FE/W
162671 535 936 451 PD2 S 180 NAP Master 1C FE/S
162672 535 936 441 PD2 S 180 NAP Master 1C FE/HG
141908 535 932 104 PD2 S 180 CM Master 1C STA/W
151425 PD2 S 180 CM Master 1C STA/S
151393 PD2 S 180 CM Master 1C SID/WG
141907 535 932 106 PD2 S 180 CM Master 1C SID/W
151401 PD2 S 180 CM Master 1C SID/AN
151409 PD2 S 180 CM Master 1C SID/AL
141905 535 932 103 PD2 S 180 CM Master 1C KAL/W
151368 PD2 S 180 CM Master 1C KAL/S
151384 PD2 S 180 CM Master 1C KAL/HG
151376 PD2 S 180 CM Master 1C KAL/DG
151360 PD2 S 180 CM Master 1C KAL/BE
151352 PD2 S 180 CM Master 1C KAL/B
141904 535 932 105 PD2 S 180 CM Master 1C EDI/W
151312 PD2 S 180 CM Master 1C EDI/S
151328 PD2 S 180 CM Master 1C EDI/HG
151320 PD2 S 180 CM Master 1C EDI/DG
151344 PD2 S 180 CM Master 1C EDI/BE
151336 PD2 S 180 CM Master 1C EDI/B
170628 535 086 005 PD2 S 180 C Master 1C liv/W
170630 535 086 095 PD2 S 180 C Master 1C liv/UM
170631 535 086 055 PD2 S 180 C Master 1C liv/S
170632 535 086 035 PD2 S 180 C Master 1C liv/HG
170633 535 086 045 PD2 S 180 C Master 1C liv/DG
170629 535 086 015 PD2 S 180 C Master 1C liv/CR
142964 535 952 107 PD2 S 180 C Master 1C STAD/W
142974 535 952 157 PD2 S 180 C Master 1C STAD/S
141868 535 952 104 PD2 S 180 C Master 1C STA/W
142143 535 952 154 PD2 S 180 C Master 1C STA/S
142215 535 952 116 PD2 S 180 C Master 1C SID/WG
141867 535 952 106 PD2 S 180 C Master 1C SID/W
142207 535 952 126 PD2 S 180 C Master 1C SID/AN
142199 535 952 176 PD2 S 180 C Master 1C SID/AL
141865 535 952 103 PD2 S 180 C Master 1C KAL/W
142167 535 952 153 PD2 S 180 C Master 1C KAL/S
142175 535 952 133 PD2 S 180 C Master 1C KAL/HG
142183 535 952 143 PD2 S 180 C Master 1C KAL/DG
142151 535 952 183 PD2 S 180 C Master 1C KAL/BE
142159 535 952 193 PD2 S 180 C Master 1C KAL/B
141864 535 952 105 PD2 S 180 C Master 1C EDI/W
142119 535 952 155 PD2 S 180 C Master 1C EDI/S
142127 535 952 135 PD2 S 180 C Master 1C EDI/HG
142135 535 952 145 PD2 S 180 C Master 1C EDI/DG
142103 535 952 185 PD2 S 180 C Master 1C EDI/BE
142111 535 952 195 PD2 S 180 C Master 1C EDI/B
170640 535 081 005 PD2 S 180 AP Master 1C liv/W
170642 535 081 095 PD2 S 180 AP Master 1C liv/UM
170643 535 081 055 PD2 S 180 AP Master 1C liv/S
170644 535 081 035 PD2 S 180 AP Master 1C liv/HG
170645 535 081 045 PD2 S 180 AP Master 1C liv/DG
170641 535 081 015 PD2 S 180 AP Master 1C liv/CR
142986 535 932 167 PD2 S 180 AP Master 1C STAD/W
142941 535 932 157 PD2 S 180 AP Master 1C STAD/S
141788 535 932 164 PD2 S 180 AP Master 1C STA/W
151296 PD2 S 180 AP Master 1C STA/S
151231 PD2 S 180 AP Master 1C SID/WG
141787 535 932 166 PD2 S 180 AP Master 1C SID/W
151247 PD2 S 180 AP Master 1C SID/AN
151263 PD2 S 180 AP Master 1C SID/AL
141785 535 932 163 PD2 S 180 AP Master 1C KAL/W
151183 PD2 S 180 AP Master 1C KAL/S
151215 PD2 S 180 AP Master 1C KAL/HG
151199 PD2 S 180 AP Master 1C KAL/DG
151167 PD2 S 180 AP Master 1C KAL/BE
151151 PD2 S 180 AP Master 1C KAL/B
141784 535 932 165 PD2 S 180 AP Master 1C EDI/W
151071 PD2 S 180 AP Master 1C EDI/S
151103 PD2 S 180 AP Master 1C EDI/HG
151087 PD2 S 180 AP Master 1C EDI/DG
151135 PD2 S 180 AP Master 1C EDI/BE
151119 PD2 S 180 AP Master 1C EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Elektronische Empfindlichkeits- und Reichweiteneinstellung

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Separate Eingänge für Taster und Slave-Geräte

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 1 Kanal potentialfrei für Lichtsteuerung

  • 1 zusätzlicher Impuls-Ausgang 230 V (geräuschlos und helligkeitsunabhängig) für externe Steuerungen

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)

wm_nm_kal_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Funktionseigenschaften
Anzahl Kanäle 1
Fernbedienbar (IR) IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Halbautomatik ja
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 30 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Potentialfrei ja
Funktionseigenschaften [Eingang]
Tastereingang ja
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Slaveeingang (Remote) ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

pd2_s_1c_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung.

2) Normalbetrieb mit RC-Glied

pd2_s_1c_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

pd2_s_1c_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Master-Slave-Betrieb mit externem Taster

pd2_s_1c_ntms_SS

5) Dauerlichtbetrieb mit externem Schalter

pd2_s_1c_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

pd2_s_1c_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Master-Master-Betrieb

pd2_s_1c_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

8) Master-Slave-Betrieb

pd2_s_1c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

9) Betrieb mit Drehschalter «Hand - 0 - Automat»

pd2_s_1c_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 NM Master 1C KAL
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Master 1C (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 Master 1C (ohne verstellbare Impulspausenzeit, ab Sommer 2022) ( de )
Bedienungsanleitung PD2 S 180 Master 1C (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Master 1C BEG-NAP-NUP (mit DIP-Schalter, bis Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Master 1C (mit DIP-Schalter, ab ca. Sommer 2011) ( de )
Bedienungsanleitung PD2 180 Master 1C (ohne DIP-Schalter, bis ca. Sommer 2011) ( de )
Bedienungsanleitung PD2 180 Master 1C (bis ca. Sommer 2009) ( de )
Typ: PD2 S 180 NM Master 1C KAL
Beschreibung: Präsenzmelder 1-Kanal, Befestigungsplatte Kallysto
E-Nr.: 535 922 103
Art-Nr.: 141942
EAN: 4007529651818

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 1, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141721] PD2 S 180 N Master 1C

PD2 S 180 N Master 1C

Präsenzmelder 1-Kanal

E-Nr.: 535 912 107
[141730] BP KAL

BP KAL

Befestigungsplatte

E-Nr.: 376 163 003
[142445] FO IR-PD 1C

FO IR-PD 1C

Funktionsfolie

Art-Nr.: 142445
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141266] IR-RC

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
[141413] IR-PD Mini

IR-PD Mini

IR-Fernbedienung, klein

E-Nr.: 535 949 035
[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
[161734] BLE-IR-Adapter

BLE-IR-Adapter

IR-Adapter für Smartphones

E-Nr.: 535 990 705
[169381] B.E.G. One (Swisslux) App

B.E.G. One (Swisslux) App

App zur Programmierung von B.E.G. Produkten

Art-Nr.: 169381
