  2. PD2 S 180 NM Master 2C SID
B.E.G. LUXOMAT

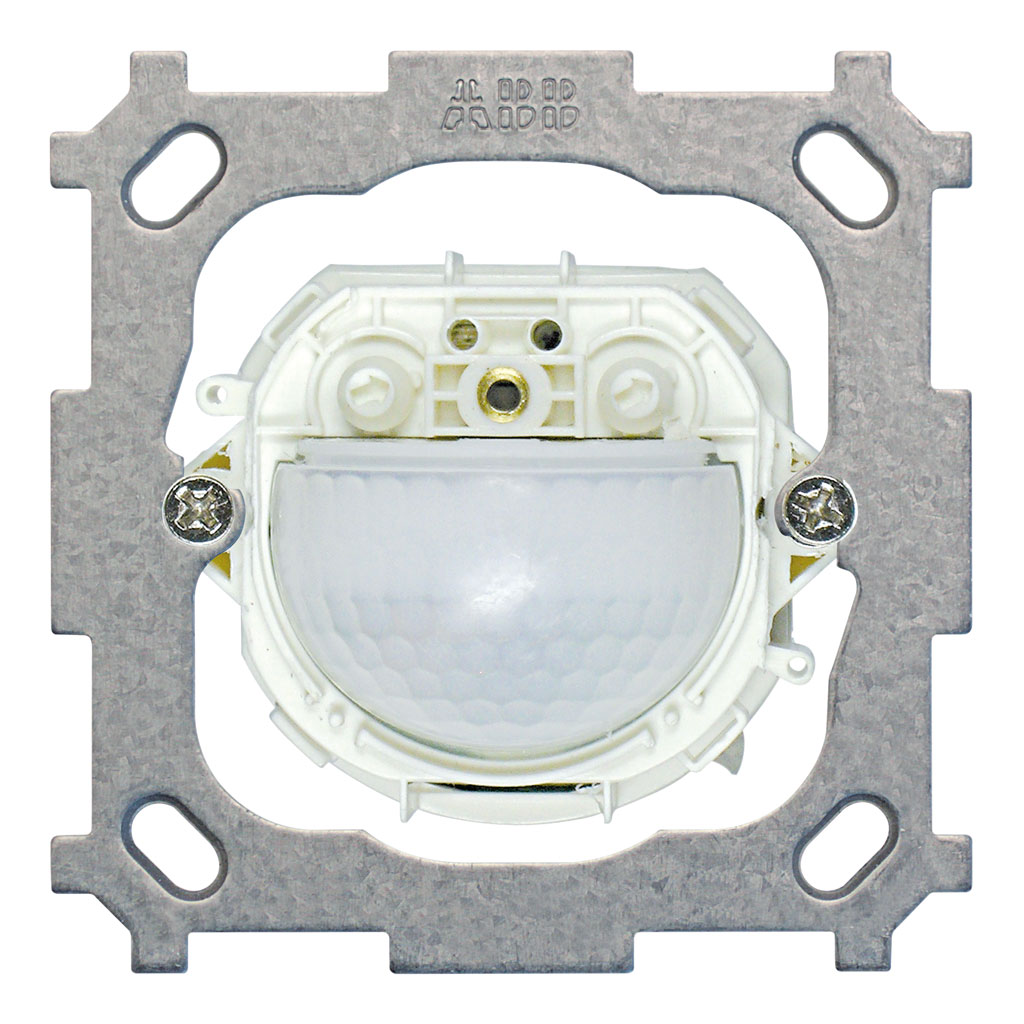

PD2 S 180 NM Master 2C SID

https://www.swisslux.ch/web/image/product.template/1902/image_1920?unique=7ea68d3

Präsenzmelder 2-Kanal, Befestigungsplatte Sidus

E-Nr.: 535 922 206

194.65 CHF 194.65 CHF 194.65 CHF

194.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

194.65 CHF 194.65 CHF 194.65 CHF

194.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Werksprogramm
  • Anzahl Kanäle
  • Fernbedienbar (IR)
  • Ansprechhelligkeit [lx]
  • Halbautomatik
  • Impulsfunktion
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Treppenhausüberwachung
  • Einschaltverzögerung
  • HLK
  • Impulsfunktion
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Potentialfrei
  • Schaltausgang
  • Impulsfunktion
  • max. Schaltleistung
  • Steuerausgang
  • Tastereingang
  • Slaveeingang
  • Slaveeingang (Remote)
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Fernbedienbar (IR)
  • HLK
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141948 535 922 206 PD2 S 180 NM Master 2C SID
170653 535 090 005 PD2 S 180 UP Master 2C liv/W
170655 535 090 095 PD2 S 180 UP Master 2C liv/UM
170656 535 090 055 PD2 S 180 UP Master 2C liv/S
170657 535 090 035 PD2 S 180 UP Master 2C liv/HG
170658 535 090 045 PD2 S 180 UP Master 2C liv/DG
170654 535 090 015 PD2 S 180 UP Master 2C liv/CR
142953 535 932 247 PD2 S 180 UP Master 2C STAD/W
142955 535 932 237 PD2 S 180 UP Master 2C STAD/S
141833 535 932 224 PD2 S 180 UP Master 2C STA/W
151306 PD2 S 180 UP Master 2C STA/S
151242 PD2 S 180 UP Master 2C SID/WG
141832 535 932 226 PD2 S 180 UP Master 2C SID/W
151258 PD2 S 180 UP Master 2C SID/AN
151274 PD2 S 180 UP Master 2C SID/AL
141830 535 932 223 PD2 S 180 UP Master 2C KAL/W
151193 PD2 S 180 UP Master 2C KAL/S
151225 PD2 S 180 UP Master 2C KAL/HG
151209 PD2 S 180 UP Master 2C KAL/DG
151177 PD2 S 180 UP Master 2C KAL/BE
151161 PD2 S 180 UP Master 2C KAL/B
141829 535 932 225 PD2 S 180 UP Master 2C EDI/W
151081 PD2 S 180 UP Master 2C EDI/S
151113 PD2 S 180 UP Master 2C EDI/HG
151097 PD2 S 180 UP Master 2C EDI/DG
151145 PD2 S 180 UP Master 2C EDI/BE
151129 PD2 S 180 UP Master 2C EDI/B
162646 535 936 101 PD2 S 180 NUP Master 2C FE/W
162647 535 936 151 PD2 S 180 NUP Master 2C FE/S
162648 535 936 141 PD2 S 180 NUP Master 2C FE/HG
141946 535 922 203 PD2 S 180 NM Master 2C KAL
141945 535 922 205 PD2 S 180 NM Master 2C EDI
162700 535 936 901 PD2 S 180 NCO Master 2C FE/W
162701 535 936 951 PD2 S 180 NCO Master 2C FE/S
162702 535 936 941 PD2 S 180 NCO Master 2C FE/HG
162673 535 936 501 PD2 S 180 NAP Master 2C FE/W
162674 535 936 551 PD2 S 180 NAP Master 2C FE/S
162675 535 936 541 PD2 S 180 NAP Master 2C FE/HG
141913 535 932 204 PD2 S 180 CM Master 2C STA/W
151420 PD2 S 180 CM Master 2C STA/S
151388 PD2 S 180 CM Master 2C SID/WG
141912 535 932 206 PD2 S 180 CM Master 2C SID/W
151396 PD2 S 180 CM Master 2C SID/AN
151404 PD2 S 180 CM Master 2C SID/AL
141910 535 932 203 PD2 S 180 CM Master 2C KAL/W
151364 PD2 S 180 CM Master 2C KAL/S
151380 PD2 S 180 CM Master 2C KAL/HG
151372 PD2 S 180 CM Master 2C KAL/DG
151356 PD2 S 180 CM Master 2C KAL/BE
151348 PD2 S 180 CM Master 2C KAL/B
141909 535 932 205 PD2 S 180 CM Master 2C EDI/W
151308 PD2 S 180 CM Master 2C EDI/S
151324 PD2 S 180 CM Master 2C EDI/HG
151316 PD2 S 180 CM Master 2C EDI/DG
151340 PD2 S 180 CM Master 2C EDI/BE
151332 PD2 S 180 CM Master 2C EDI/B
170647 535 096 005 PD2 S 180 C Master 2C liv/W
170649 535 096 095 PD2 S 180 C Master 2C liv/UM
170650 535 096 055 PD2 S 180 C Master 2C liv/S
170651 535 096 035 PD2 S 180 C Master 2C liv/HG
170652 535 096 045 PD2 S 180 C Master 2C liv/DG
170648 535 096 015 PD2 S 180 C Master 2C liv/CR
142965 535 952 207 PD2 S 180 C Master 2C STAD/W
142976 535 952 257 PD2 S 180 C Master 2C STAD/S
141873 535 952 204 PD2 S 180 C Master 2C STA/W
142144 535 952 254 PD2 S 180 C Master 2C STA/S
142216 535 952 216 PD2 S 180 C Master 2C SID/WG
141872 535 952 206 PD2 S 180 C Master 2C SID/W
142208 535 952 226 PD2 S 180 C Master 2C SID/AN
142200 535 952 276 PD2 S 180 C Master 2C SID/AL
141870 535 952 203 PD2 S 180 C Master 2C KAL/W
142168 535 952 253 PD2 S 180 C Master 2C KAL/S
142176 535 952 233 PD2 S 180 C Master 2C KAL/HG
142184 535 952 243 PD2 S 180 C Master 2C KAL/DG
142152 535 952 283 PD2 S 180 C Master 2C KAL/BE
142160 535 952 293 PD2 S 180 C Master 2C KAL/B
141869 535 952 205 PD2 S 180 C Master 2C EDI/W
142120 535 952 255 PD2 S 180 C Master 2C EDI/S
142128 535 952 235 PD2 S 180 C Master 2C EDI/HG
142136 535 952 245 PD2 S 180 C Master 2C EDI/DG
142104 535 952 285 PD2 S 180 C Master 2C EDI/BE
142112 535 952 295 PD2 S 180 C Master 2C EDI/B
170659 535 091 005 PD2 S 180 AP Master 2C liv/W
170661 535 091 095 PD2 S 180 AP Master 2C liv/UM
170662 535 091 055 PD2 S 180 AP Master 2C liv/S
170663 535 091 035 PD2 S 180 AP Master 2C liv/HG
170664 535 091 045 PD2 S 180 AP Master 2C liv/DG
170660 535 091 015 PD2 S 180 AP Master 2C liv/CR
142987 535 932 267 PD2 S 180 AP Master 2C STAD/W
142943 535 932 257 PD2 S 180 AP Master 2C STAD/S
141793 535 932 264 PD2 S 180 AP Master 2C STA/W
151297 PD2 S 180 AP Master 2C STA/S
151232 PD2 S 180 AP Master 2C SID/WG
141792 535 932 266 PD2 S 180 AP Master 2C SID/W
151248 PD2 S 180 AP Master 2C SID/AN
151264 PD2 S 180 AP Master 2C SID/AL
141790 535 932 263 PD2 S 180 AP Master 2C KAL/W
151184 PD2 S 180 AP Master 2C KAL/S
151216 PD2 S 180 AP Master 2C KAL/HG
151200 PD2 S 180 AP Master 2C KAL/DG
151168 PD2 S 180 AP Master 2C KAL/BE
151152 PD2 S 180 AP Master 2C KAL/B
141789 535 932 265 PD2 S 180 AP Master 2C EDI/W
151072 PD2 S 180 AP Master 2C EDI/S
151104 PD2 S 180 AP Master 2C EDI/HG
151088 PD2 S 180 AP Master 2C EDI/DG
151136 PD2 S 180 AP Master 2C EDI/BE
151120 PD2 S 180 AP Master 2C EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Sofort betriebsbereit dank Werksvoreinstellung

  • Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung

  • Separate Eingänge für Taster und Slave-Geräte

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Minimaler Eigenverbrauch

  • 2 Kanäle für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)

  • Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

wm_nm_sid_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Präsenzmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 2
Fernbedienbar (IR) IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Halbautomatik ja
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 30 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Funktionseigenschaften [Eingang]
Tastereingang ja
Funktionseigenschaften [Eingang 2]
Slaveeingang ja
Slaveeingang (Remote) ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Dauerlichtbetrieb mit externem Schalter

pd2_s_2c_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

2) Impulsbetrieb an Treppenhausautomat

pd2_s_2c_im_SS

Die Impulsfunktion muss aktiviert sein.

3) Master-Master-Betrieb

pd2_s_2c_mm_SS

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb

pd2_s_2c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

5) Normalbetrieb

pd2_s_2c_n_SS

Präsenz- und helligkeitsabhängige Lichtsteuerung.

6) Normalbetrieb mit RC-Glied

pd2_s_2c_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

7) Normalbetrieb mit externem Taster

pd2_s_2c_nt_SS

Über einen separaten Tasten-Eingang (S) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

8) Betrieb mit Drehschalter «Hand - 0 - Automat»

pd2_s_2c_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt PD2 S 180 NM Master 2C SID
Bedienungsanleitung Bedienungsanleitung PD2 S 180 Master 2C (Ab Frühling 2024) ( de )
Bedienungsanleitung PD2 S 180 Master 2C (ab Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Master 2C BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung PD2 S 180 Master 2C (mit DIP-Schalter, ab ca. Sommer 2013) ( de )
Bedienungsanleitung PD2 180 Master 2C (ohne DIP-Schalter, bis ca. Sommer 2013) ( de )
Typ: PD2 S 180 NM Master 2C SID
Beschreibung: Präsenzmelder 2-Kanal, Befestigungsplatte Sidus
E-Nr.: 535 922 206
Art-Nr.: 141948
EAN: 4007529651870

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 2, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 30 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Funktionseigenschaften [Eingang 2]
Slaveeingang: ja, Slaveeingang (Remote): ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141722] PD2 S 180 N Master 2C

PD2 S 180 N Master 2C

Präsenzmelder 2-Kanal

E-Nr.: 535 912 207
[141732] BP SID

BP SID

Befestigungsplatte

E-Nr.: 376 164 002
[142444] FO IR-PD

FO IR-PD

Funktionsfolie

Art-Nr.: 142444
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141266] IR-RC

IR-RC

IR-Fernbedienung

E-Nr.: 535 949 005
[141413] IR-PD Mini

IR-PD Mini

IR-Fernbedienung, klein

E-Nr.: 535 949 035
[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
[161734] BLE-IR-Adapter

BLE-IR-Adapter

IR-Adapter für Smartphones

E-Nr.: 535 990 705
[169381] B.E.G. One (Swisslux) App

B.E.G. One (Swisslux) App

App zur Programmierung von B.E.G. Produkten

Art-Nr.: 169381
