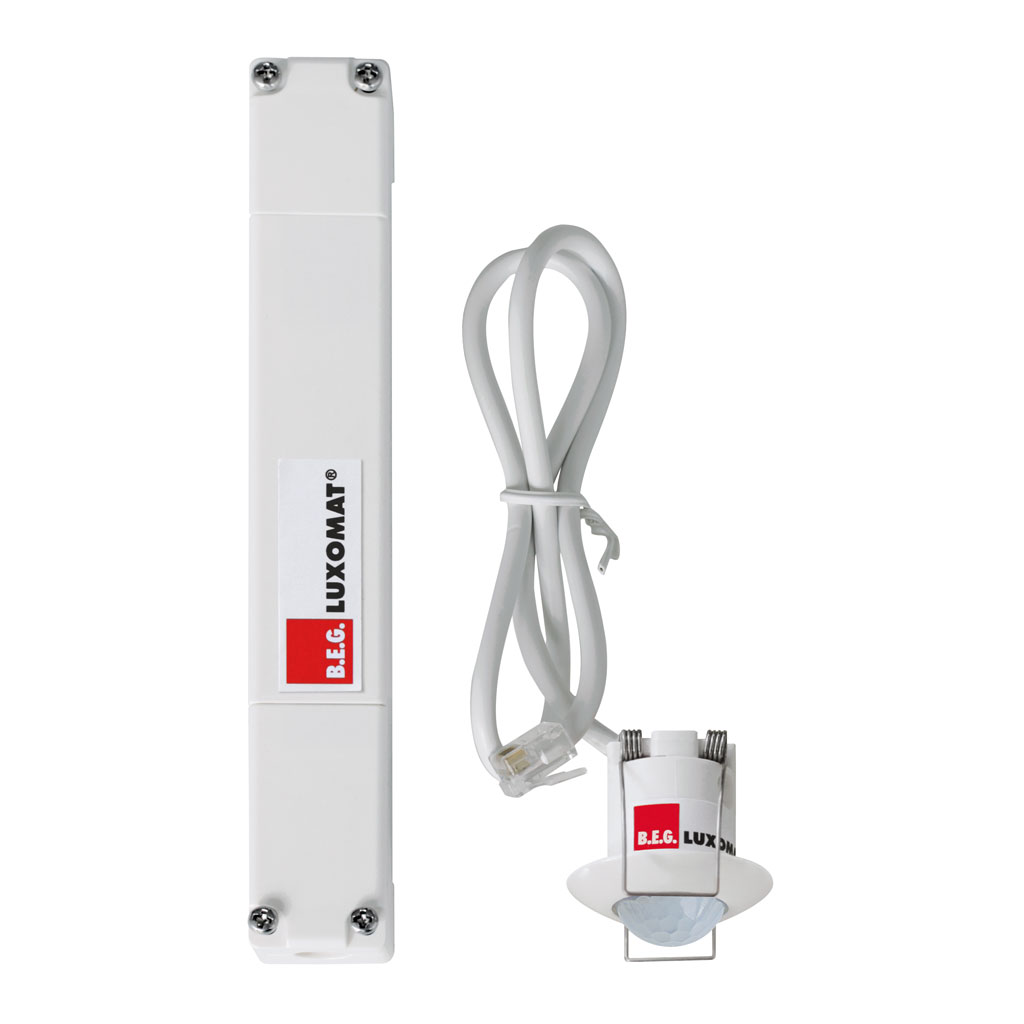

PD9 S 360 LC/W

Bewegungsmelder 10A, weiss

E-Nr.: 535 989 348

145.00 CHF 145.0 CHF 145.00 CHF

Preis brutto exkl. MwSt./vRG

145.00 CHF 145.0 CHF 145.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Breite 2 [mm]
Höhe 2 [mm]
Tiefe 2 [mm]
Bohrloch mit Leistungsteil [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Geeignet für C-Last
Ansprechhelligkeit [lx]
max. Schaltleistung
max. Einschaltstrom
Treppenhausüberwachung
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Erfassungsfeld
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Farbe

Art-Nr.	E-Nr.	Beschreibung
142091	535 989 348	PD9 S 360 LC/W
142497	535 948 005	PD9 S1 360 LC IP65
142496	535 946 005	PD9 S1 360 LC

Für den flexiblen Einbau in Decken, Leuchtengehäuse, Schränke etc. mit 360° Erfassungsbereich für die zuverlässige Detektion von Bewegungen
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
Elektronische Empfindlichkeits- und Reichweiteneinstellung
Impulsfunktion serienmässig, einstellbare Pausenzeit
Minimaler Eigenverbrauch
1 Kanal für Lichtsteuerung
Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Auflagefolie IR-PD 1C zur Nutzung der Fernbedienung IR-RC)
Licht Ein/Aus für 12 h per Fernbedienung
Abdeckclips im Lieferumfang
Verbindungskabel ca. 50 cm

pd9_s_lc_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau (EB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe maximum [m]	5
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	32
Durchmesser [mm]	36
Bohrloch [mm]	29
Einbautiefe [mm]	21
Breite 2 [mm]	24
Höhe 2 [mm]	23
Tiefe 2 [mm]	165
Bohrloch mit Leistungsteil [mm]	32
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK03
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	3
Reichweite für sitzende Personen (Präsenz) [m]	3
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	16
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	8
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	4
Anzahl PIR Sensoren	1
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Bewegungsmelder
Fernbedienbar (IR)	IR-RC (Folie IR-PD 1C), IR-PD Mini
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Geeignet für C-Last	ja
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	2300 W (cos ϕ=1)
max. Einschaltstrom	80 A
Treppenhausüberwachung	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	30 min
Impulsfunktion	ja (einstellbare Pausenzeit)

pd9_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Impulsbetrieb an Treppenhausautomat

Die Impulsfunktion muss aktiviert sein.

2) Normalbetrieb

Bewegungs- und helligkeitsabhängige Lichtsteuerung

3) Normalbetrieb mit RC-Glied

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

4) Parallelbetrieb

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

5) Dauerlichtbetrieb mit externem Schalter

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

6) Betrieb mit Drehschalter «Hand - 0 - Automat»

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type	Beschreibung
Datenblatt	Datenblatt PD9 S 360 LC/W
Flyer	Auswahlhilfe ( de )
Bedienungsanleitung	PD9 S 360 LC (ab ca. Sommer 2023) ( de )
Bedienungsanleitung	PD9 S 360 LC (ab Frühling 2022) ( de )
Bedienungsanleitung	PD9 S 360 LC ( de )

Typ: PD9 S 360 LC/W
Beschreibung: Bewegungsmelder 10A, weiss
E-Nr.: 535 989 348
Art-Nr.: 142091
EAN: 4007529929870

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 5, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 32, Durchmesser [mm]: 36, Bohrloch [mm]: 29, Einbautiefe [mm]: 21, Breite 2 [mm]: 24, Höhe 2 [mm]: 23, Tiefe 2 [mm]: 165, Bohrloch mit Leistungsteil [mm]: 32, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK03, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 3, Reichweite für sitzende Personen (Präsenz) [m]: 3, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 16, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 8, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 4, Anzahl PIR Sensoren: 1, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Bewegungsmelder, Fernbedienbar (IR): IR-RC (Folie IR-PD 1C), IR-PD Mini, Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Geeignet für C-Last: ja, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 2300 W (cos ϕ=1), max. Einschaltstrom: 80 A, Treppenhausüberwachung: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
