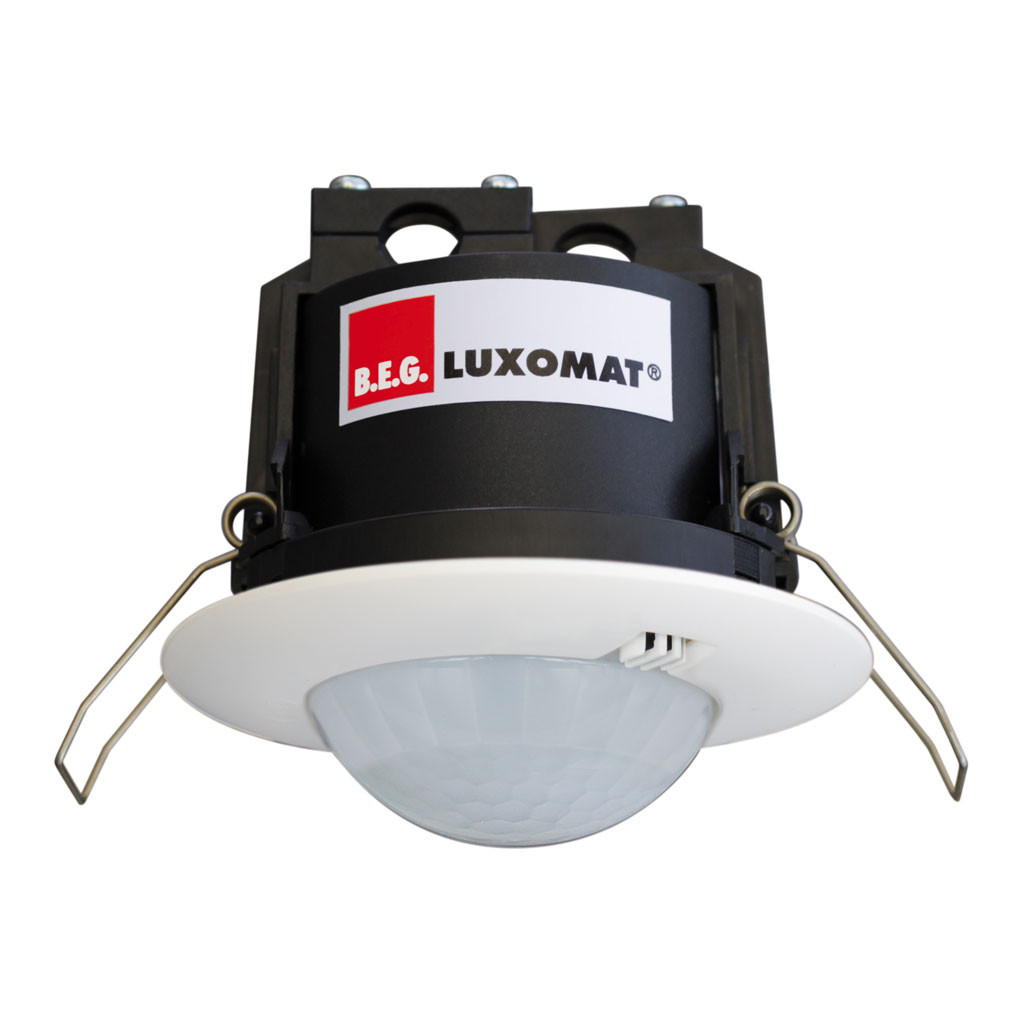

PD2 S 360 DE GST/W

Präsenzmelder 12V-24V-48V AC/DC 2x 0-10V, weiss

E-Nr.: 535 939 448

nicht mehr lieferbar

195.00 CHF 195.0 CHF 195.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Messbereich Temperatursensor
Ausführung
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Ansprechhelligkeit [lx]
max. Schaltleistung
Potentialfrei
min. Nachlaufzeit
max. Nachlaufzeit
Steuerausgang
Bewegungs- und Präsenzmelder
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe maximum [m] (intern)
Erfassungsfeld
Steuerausgang
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Für den Einbau in Hohldecke mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Zeitsparende Montage dank Federbefestigung
Lineare Ausgabe von Helligkeit und Temperatur
Geeignet für die weitere Verarbeitung in Bussystemen (SPS, LON etc.)
3 Ausgänge für Bewegung, Helligkeit und Temperatur (1x Relais, 2x 0-10 V)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD GST zur Nutzung der Fernbedienung IR-RC)
Abdeckclips im Lieferumfang

pd2_s_360_de_gst_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau (EB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe minimum [m]	2.5
Montagehöhe maximum [m]	10
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	82
Durchmesser [mm]	83
Bohrloch [mm]	73
Einbautiefe [mm]	60
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	0 °C - +50 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Weiss
Farbcode (ähnlich)	RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung	12 - 48 V
Spannungsart	AC/DC
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Anzahl PIR Sensoren	1
Anzahl Helligkeitssensoren	1
Messbereich Temperatursensor	0 °C bis +50 °C
Funktionseigenschaften
Ausführung	Präsenzmelder
Fernbedienbar (IR)	IR-RC (Folie IR-PD GST)
Anzahl Kanäle	1
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Ansprechhelligkeit [lx]	0 - 1000
Ausgang [1]
max. Schaltleistung	4.8 W (cos ϕ=1)
Potentialfrei	ja
min. Nachlaufzeit	1 s
max. Nachlaufzeit	30 min
Ausgang [2]
Steuerausgang	0 - 10 V (Helligkeit 0 bis 1000 Lux, linear, +/ - 20 Lux), 10 mA

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Typ	Beschreibung
Datenblatt	Datenblatt PD2 S 360 DE GST/W
Bedienungsanleitung	Bedienungsanleitung PD2 S 360 GST (mit Fernbedienung, ab 2017) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 S 360 GST ( de )

Typ: PD2 S 360 DE GST/W
Beschreibung: Präsenzmelder 12V-24V-48V AC/DC 2x 0-10V, weiss
E-Nr.: 535 939 448
Art-Nr.: 142515
EAN: 4007529654246

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe minimum [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 82, Durchmesser [mm]: 83, Bohrloch [mm]: 73, Einbautiefe [mm]: 60, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: 0 °C - +50 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: 12 - 48 V, Spannungsart: AC/DC, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Anzahl Helligkeitssensoren: 1, Messbereich Temperatursensor: 0 °C bis +50 °C
Funktionseigenschaften
Ausführung: Präsenzmelder, Fernbedienbar (IR): IR-RC (Folie IR-PD GST), Anzahl Kanäle: 1
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 0 - 1000
Ausgang [1]
max. Schaltleistung: 4.8 W (cos ϕ=1), Potentialfrei: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 30 min
Ausgang [2]
Steuerausgang: 0 - 10 V (Helligkeit 0 bis 1000 Lux, linear, +/ - 20 Lux), 10 mA
