  2. IL1-RP35-4-BS
TRIVALITE

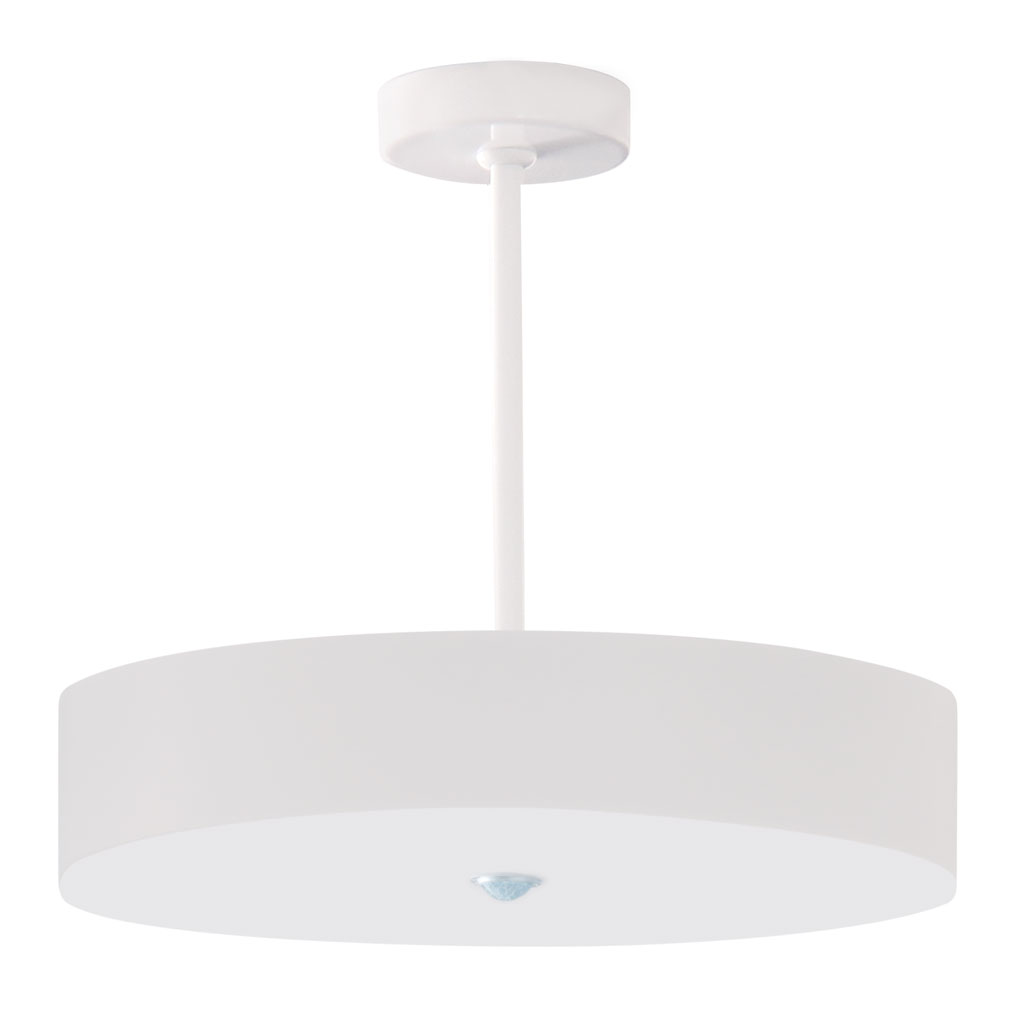

IL1-RP35-4-BS

https://www.swisslux.ch/web/image/product.template/1162/image_1920?unique=e1117d6

Intelligente LED-Leuchte mit Präsenzmelder und Notlicht

E-Nr.: 941 401 729

Preis auf Anfrage

nicht mehr lieferbar

1'268.00 CHF 1268.0 CHF 1'268.00 CHF

Not Available For Sale

  • Farbtemperatur [K]
  • Notlicht
  • Produktgruppe
  • Sortimentstatus

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.

  • Hochwertige Verarbeitung und Materialien, Swiss-Made

  • Intelligente Decken-Pendelleuchte, rund

  • Leuchte auch ohne Melder erhältlich

  • Hochempfindliche und störfeste Passiv-Infrarot-Anwesenheitserfassung, klare Bereichs-Eingrenzung dank Abdeckclip

  • Dimmt oder schaltet automatisch in Abhängigkeit von Präsenz und Tageslicht

  • Einfache 1-Draht-Erweiterung zu intelligentem, vorkonfiguriertem Leuchten-Netzwerk

  • 2 Eingänge zur Übersteuerung mit Tastern, Zeitschaltuhren oder Bewegungsmeldern

  • Linien- und Flächen-Schwarm- Funktionalität

  • Zeitloses Design aus weiss-mattem Acrylglas

  • Optionale Fernbedienung für das Anpassen der Steuerprogramme

  • Sofort betriebsbereit dank vorkonfigurierten Steuerprogrammen

  • DC-Erkennung mit automatischem Aufruf von Notlicht-Steuerprogramm

  • Notlicht mit Leuchtdauer > 1 h, inkl. Selbsttest

il1_rp35_c_MZ

Masse in mm

pd9_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Gruppen-/Systembetrieb über 2 Sicherungsgruppen

il1_c_n2g_SS

Für die Kommunikation zwischen mehreren Leuchten, welche sich in verschiedenen Sicherungsgruppen befinden, muss der Verbindungsdraht «D» über einen Hilfskontakt des jeweiligen Leitungsschutzschalters geführt werden. So wird sichergestellt, dass nach Ausschalten des LS auch auf dem Datendraht in der abgeschalteten Gruppe keine Spannung mehr anliegen kann. Bei der Verwendung von FI-LS / FI muss der Verbindungsdraht «D» ebenfalls über den FI-LS / FI geführt werden.

2) Master-Slave-Betrieb

il1_c_ms_SS

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

3) Normalbetrieb

il1_c_n_SS

Bewegungs- und helligkeitsabhängige Lichtsteuerung.

4) Normalbetrieb mit externem Taster

il1_c_nt_SS

Mittels einem kurzen Tastendruck kann die Leuchte bei Bedarf manuell eingeschaltet werden. Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht

5) Gruppen-/Systembetrieb

il1_c_ng_SS

Für die Kommunikation zwischen mehreren Leuchten braucht es lediglich den Verbindungsdraht «D» (Bus-Topologie). Die maximal zulässige Länge des Verbindungsdrahtes «D» ist 1 km.

Type Beschreibung
Datenblatt Datenblatt IL1-RP35-4-BS
Bedienungsanleitung Bedienungsanleitung IL1-RP35 (v1.03) ( de )
Bedienungsanleitung Hilfstabelle zur Adressplanung für IL1-Leuchten ( de )
Bedienungsanleitung Bedienungsanleitung IL1-RP35 ( de )
Lichtverteilungskurve Lichtverteilungskurve IL1-RP35

Artikel im Lieferumfang enthalten

[142503] AC-PD9 S1

AC-PD9 S1

Abdeckclips zu PD9 S1

Art-Nr.: 142503
[142535] FO IR-IL

FO IR-IL

Funktionsfolie

Art-Nr.: 142535
