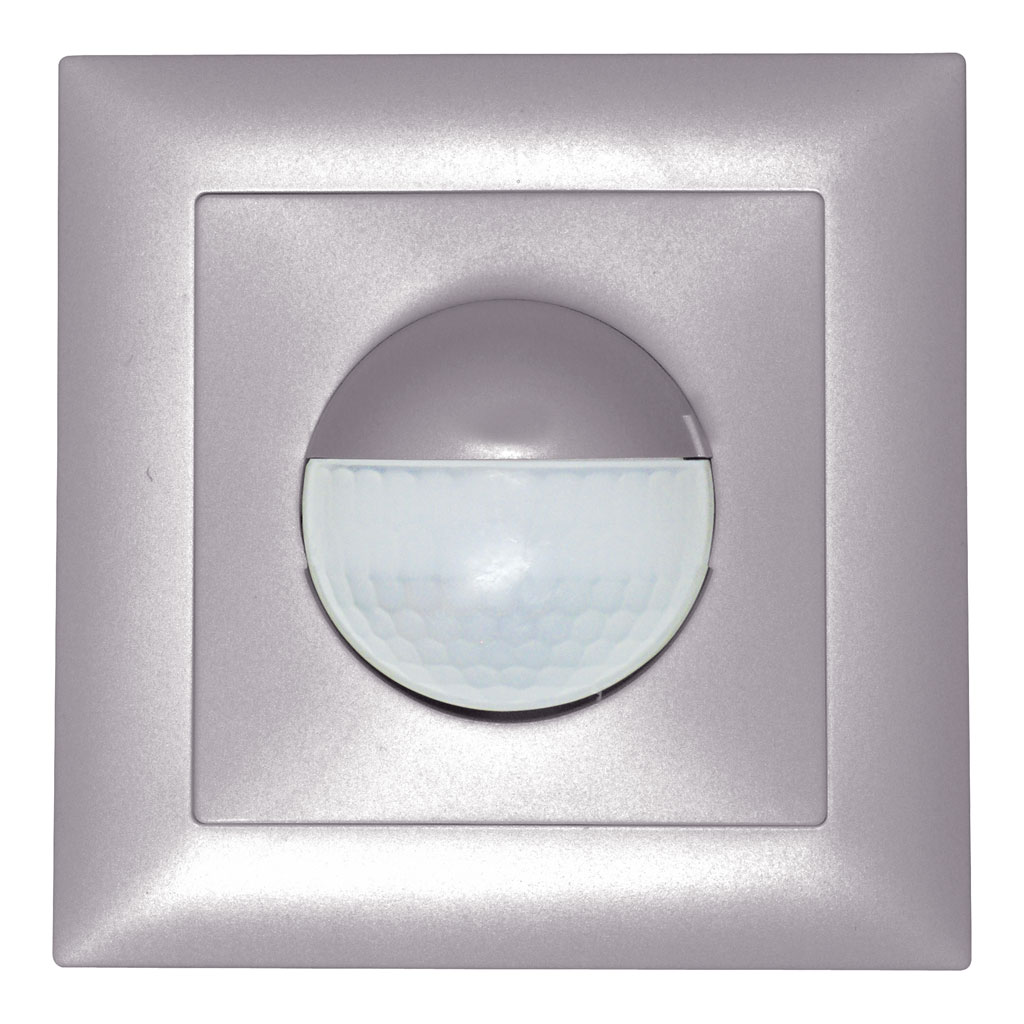

PD2 S 180 UP 12-48V SID/AL

Präsenzmelder 12V-24V-48V, Design Sidus, alu

Art-Nr.: 151269

210.00 CHF 210.0 CHF 210.00 CHF

Preis brutto exkl. MwSt./vRG

210.00 CHF 210.0 CHF 210.00 CHF

Montagekategorie
Geeignet für Wandmontage
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Anschlussart
Breite [mm]
Höhe [mm]
Tiefe [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Melderaufbau max. Strom [A]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Anzahl PIR Sensoren
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Ausführung
Werksprogramm
Fernbedienbar (IR)
Anzahl Kanäle
Anzahl der Schaltzonen
Ansprechhelligkeit [lx]
max. Schaltleistung
Potentialfrei
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
max. Schaltleistung
Schaltausgang
Potentialfrei
min. Nachlaufzeit
max. Nachlaufzeit
Impulsfunktion
Einschaltverzögerung
Slaveeingang
Tastereingang
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Montagekategorie
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)
Sortimentstatus
Einsatzgebiet
Montagehöhe minimum [m]
Montagehöhe maximum [m]
HLK
Garantie [J]
Schaltausgang
Relais

Diese Kombination existiert nicht.

In den Warenkorb

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
151269		PD2 S 180 UP 12-48V SID/AL

Für Wand-Unterputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Für alle gängigen CH-Schalterprogramme
Bis zu 7 Farben verfügbar (als Bausatz bestellbar)
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)

wm_up_sid_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Unterputz (UP)
Geeignet für Wandmontage	ja
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	2.2
Anschlussart	Steckklemme
Material und Bauform
Breite [mm]	88
Höhe [mm]	88
Tiefe [mm]	61
Einbautiefe [mm]	31
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +55 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	Alu
Farbcode (ähnlich)	RAL 9006 matt
Elektrotechnische Eigenschaften
Spannungsversorgung	12 - 48 V
Spannungsart	AC/DC
Melderaufbau max. Strom [A]	10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	10
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	180
Anzahl PIR Sensoren	2
Anzahl Helligkeitssensoren	1
Ansprechhelligkeit einstellbar	ja
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD), IR-PD Mini
Anzahl Kanäle	2
Ausgänge [Allgemein]
Anzahl der Schaltzonen	1
Ansprechhelligkeit [lx]	5 - 2000
Ausgang [1]
max. Schaltleistung	4.8 W (cos ϕ=1)
Potentialfrei	ja
Halbautomatik	ja
min. Nachlaufzeit	15 s
max. Nachlaufzeit	30 min
Impulsfunktion	ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung	4.8 W (cos ϕ=1)
Schaltausgang	Reedrelais 0.1 A
Potentialfrei	ja
min. Nachlaufzeit	5 min
max. Nachlaufzeit	120 min
Impulsfunktion	ja (Dauer nicht veränderbar)
Einschaltverzögerung	5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 UP 12-48V SID/AL
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )
Bedienungsanleitung	PD2 S 180 12-48V (ohne Widerstandausgabe, ab Herbst 2020) ( de )
Bedienungsanleitung	PD2 S 180 12-48V (ab Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 12-48V BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 12-48V (mit DIP-Schalter, ab ca. Herbst 2014) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )

Typ: PD2 S 180 UP 12-48V SID/AL
Beschreibung: Präsenzmelder 12V-24V-48V, Design Sidus, alu
Art-Nr.: 151269
EAN: 4007529656547

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 88, Höhe [mm]: 88, Tiefe [mm]: 61, Einbautiefe [mm]: 31, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Alu, Farbcode (ähnlich): RAL 9006 matt
Elektrotechnische Eigenschaften
Spannungsversorgung: 12 - 48 V, Spannungsart: AC/DC, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl PIR Sensoren: 2, Anzahl Helligkeitssensoren: 1, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini, Anzahl Kanäle: 2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
max. Schaltleistung: 4.8 W (cos ϕ=1), Potentialfrei: ja, Halbautomatik: ja, min. Nachlaufzeit: 15 s, max. Nachlaufzeit: 30 min, Impulsfunktion: ja (einstellbare Pausenzeit)
Ausgang [2]
max. Schaltleistung: 4.8 W (cos ϕ=1), Schaltausgang: Reedrelais 0.1 A, Potentialfrei: ja, min. Nachlaufzeit: 5 min, max. Nachlaufzeit: 120 min, Impulsfunktion: ja (Dauer nicht veränderbar), Einschaltverzögerung: 5 - 10 min für alle Einschaltzeiten > 15 min
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
