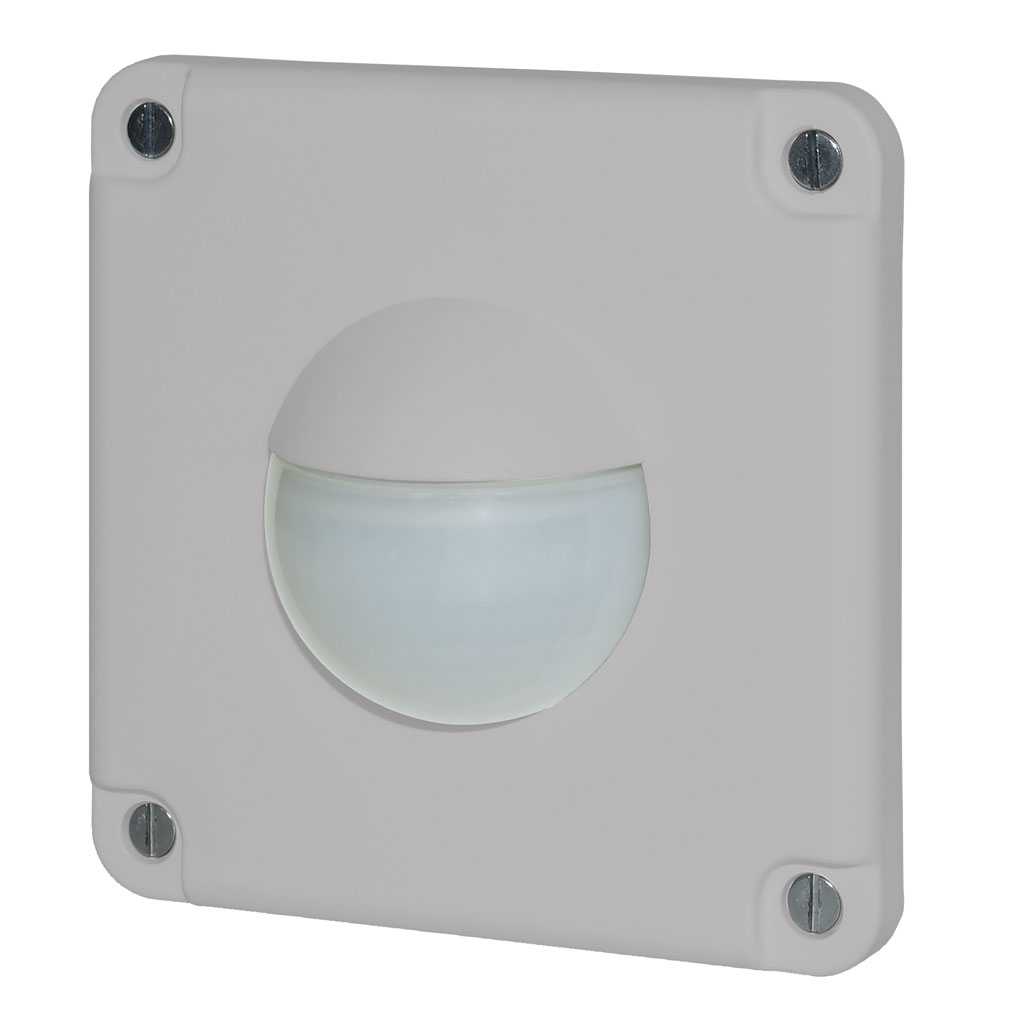

PD2 S 180 NCO 12-48V FE/HG

Präsenzmelder 12V-24V-48V, lichtgrau

E-Nr.: 535 937 141

242.00 CHF 242.0 CHF 242.00 CHF

242.00 CHF

Preis brutto exkl. MwSt.

242.00 CHF 242.0 CHF 242.00 CHF

242.00 CHF

Anwendungsbereich / Tätigkeitsbereich
Einsatzgebiet
Montagehöhe empfohlen [m]
Montagehöhe maximum [m]
Montagehöhe minimum [m]
Montagekategorie
Geeignet für Wandmontage
Montagehöhe maximum [m] - [ V E R A L T E T ]
Breite [mm]
Höhe [mm]
Tiefe [mm]
Werkstoff
Werkstoffgüte
Farbcode
Farbe
UV-Beständig
Anschlussart
Spannungsart
Spannungsversorgung
Melderaufbau max. Strom [A]
Ausführung
Erfassungswinkel [°]
Ansprechhelligkeit einstellbar
Anzahl Helligkeitssensoren
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Anzahl PIR Sensoren
Anzahl der Schaltzonen
Werksprogramm
Anzahl Kanäle
Fernbedienbar (IR)
Ansprechhelligkeit [lx]
Halbautomatik
Impulsfunktion
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Potentialfrei
Relais
Schaltausgang
Einschaltverzögerung
HLK
Impulsfunktion
max. Nachlaufzeit
max. Schaltleistung
min. Nachlaufzeit
Potentialfrei
Schaltausgang
Slaveeingang
Tastereingang
Betriebstemperatur [°C]
Halogenfrei
Schutzart [IP]
Schutzklasse
Garantie [J]
Prüfzeichen
Bewegungs- und Präsenzmelder
Wandschalter-Design
Erfassungswinkel [°]
Erfassungsgrösse
Farbe
Fernbedienbar (IR)
HLK
Schutzart [IP]
Mikrofon
Montageort
Produktfamilie
Produktgruppe
Radius / Durchmesser Ø [m]
Spannungsversorgung
Steuerungstyp
Temperatursensor
Anzahl Kanäle (oder mehr)
Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

IN DEN WARENKORB

Wandschalter-Design

Farbe

Montagekategorie

Art-Nr.	E-Nr.	Beschreibung
162708	535 937 141	PD2 S 180 NCO 12-48V FE/HG
162654	535 936 341	PD2 S 180 NUP 12-48V FE/HG
162681	535 936 741	PD2 S 180 NAP 12-48V FE/HG

Für Wand Auf- und Unterputzmontage Nass (NAP/NUP) mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
NEVO kompatibel
Sofort betriebsbereit dank Werksvoreinstellung
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Für die Anwendung im Aussenbereich, in Duschen, Garagen etc.
Für Montagehöhen zwischen 1.1 - 2.2 m
Minimaler Eigenverbrauch
2 Kanäle (Reedrelais geräuschlos) für die Steuerung von Licht und HLK (Heizung, Lüftung, Klima)
Einstellbar und übersteuerbar per Fernbedienung (Inklusiv Funktionsfolie IR-PD zur Nutzung der Fernbedienung IR-RC)
Abdeckclip für die Abdeckung des vertikalen Erfassungsbereiches zum Ausblenden von Störquellen unterhalb des Gerätes, z.B. Kleintiere etc.
Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben
3 Farben verfügbar (als Bausatz bestellbar)

wm_nco_fe_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m]	1.1
Montagehöhe maximum [m]	4
Montagehöhe minimum [m]	1.1
Montagekategorie	Bausatz
Material und Bauform
Farbcode	RAL 7035
Farbe	Hellgrau
UV-Beständig	UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart	Steckklemme
Spannungsart	AC/DC
Spannungsversorgung	12 - 48 V
Sensoreigenschaften
Ausführung	Präsenzmelder
Erfassungswinkel [°]	180
Funktionseigenschaften
Anzahl Kanäle	2
Fernbedienbar (IR)	IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]	5 - 2000
Halbautomatik	ja
Impulsfunktion	ja (einstellbare Pausenzeit)
max. Nachlaufzeit	30 min
max. Schaltleistung	4.8 W (cos ϕ=1)
min. Nachlaufzeit	15 s
Potentialfrei	ja
Funktionseigenschaften [Eingang]
Slaveeingang	ja
Tastereingang	ja
Deklarationen
Betriebstemperatur [°C]	-25 °C - +55 °C
Halogenfrei	ja
Schutzart [IP]	55
Schutzklasse	II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenz- und helligkeitsabhängige Lichtsteuerung sowie präsenzabhängige HLK-Steuerung.

2) Normalbetrieb mit externem Taster

Über einen separaten Remote-Eingang (R) kann das Licht bei Bedarf manuell ein- bzw. ausgeschaltet werden.

3) Master-Master-Betrieb

Unterteilung eines grossen Erfassungsbereiches in unterschiedliche Beleuchtungs-Zonen mit individueller Helligkeitsmessung.

4) Master-Slave-Betrieb (Master im Slave-Betrieb)

Vergrösserung des Bereiches mit Slave-Geräten. Achtung: der Master muss immer an der dunkelsten Stelle montiert werden.

Type	Beschreibung
Datenblatt	Datenblatt PD2 S 180 NCO 12-48V FE/HG
Katalog und Broschüre	Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 12-48V (Ab Frühling 2024) ( de )
Beiblatt, Zusatzblatt	Zusatzblatt Montageanleitung (ab Sommer 2022) ( de )
Bedienungsanleitung	PD2 S 180 12-48V (ohne Widerstandausgabe, ab Herbst 2020) ( de )
Bedienungsanleitung	PD2 S 180 12-48V (ab Herbst 2019) ( de )
Bedienungsanleitung	PD2 S 180 12-48V BEG-NAP-NUP (mit DIP-Schalter, bis ca. Herbst 2019) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 S 180 12-48V (mit DIP-Schalter, ab ca. Herbst 2014) ( de )
Bedienungsanleitung	Bedienungsanleitung PD2 180 24V (ohne DIP-Schalter, bis ca. Herbst 2014) ( de )

Typ: PD2 S 180 NCO 12-48V FE/HG
Beschreibung: Präsenzmelder 12V-24V-48V, lichtgrau
E-Nr.: 535 937 141
Art-Nr.: 162708
EAN: 4007529664269

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbcode: RAL 7035, Farbe: Hellgrau, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Spannungsart: AC/DC, Spannungsversorgung: 12 - 48 V
Sensoreigenschaften
Ausführung: Präsenzmelder, Erfassungswinkel [°]: 180
Funktionseigenschaften
Anzahl Kanäle: 2, Fernbedienbar (IR): IR-RC (Folie IR-PD), IR-PD Mini
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Halbautomatik: ja, Impulsfunktion: ja (einstellbare Pausenzeit), max. Nachlaufzeit: 30 min, max. Schaltleistung: 4.8 W (cos ϕ=1), min. Nachlaufzeit: 15 s, Potentialfrei: ja
Funktionseigenschaften [Eingang]
Slaveeingang: ja, Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 55, Schutzklasse: II
