  1. B.E.G.
  2. Bussysteme
  3. PD4-BMS-GH DALI-2 AP
B.E.G. LUXOMAT

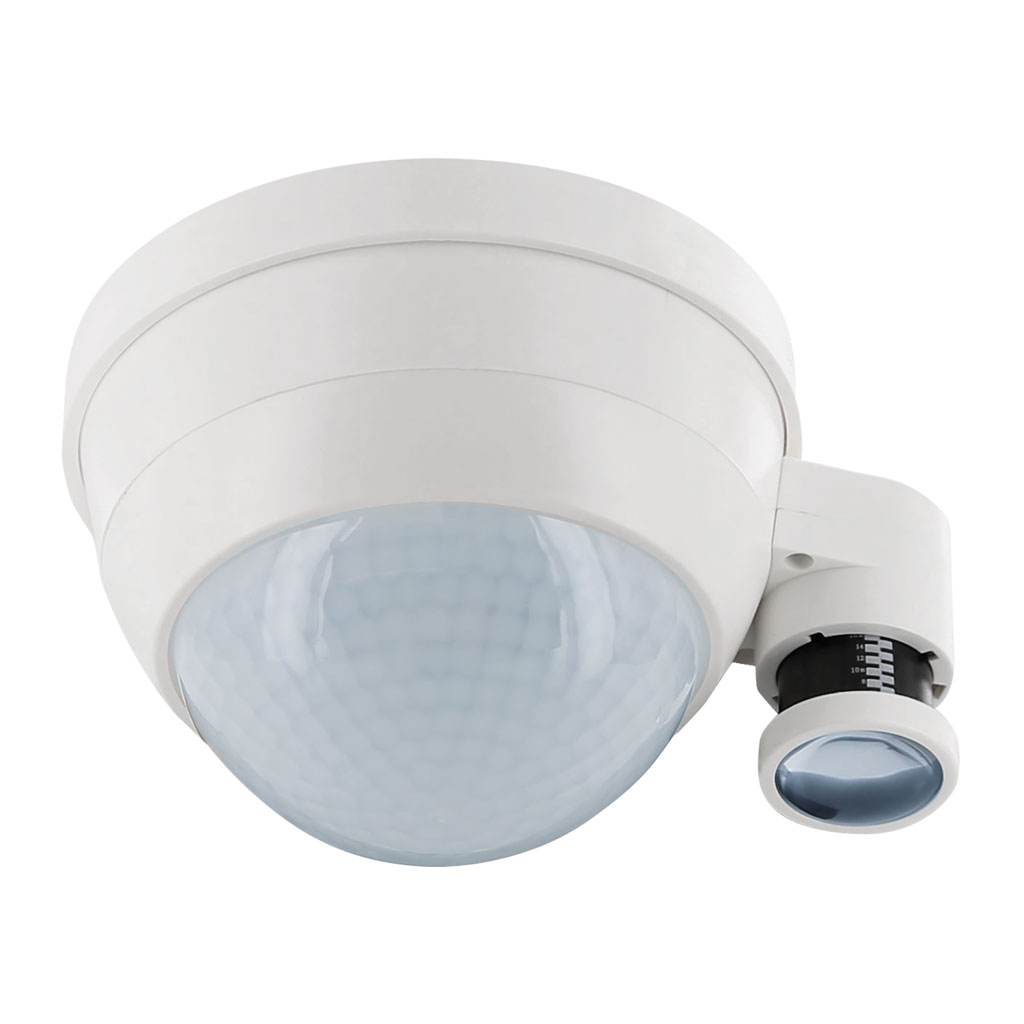

PD4-BMS-GH DALI-2 AP

https://www.swisslux.ch/web/image/product.template/8385/image_1920?unique=fc1e900

Präsenzmelder BMS DALI-2, weiss

E-Nr.: 535 931 640

260.00 CHF 260.0 CHF 260.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

260.00 CHF 260.0 CHF 260.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Deckenmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Höhe [mm]
  • Durchmesser [mm]
  • Schutzart [IP]
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Stromaufnahme [mA]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Erfassungswinkel [°]
  • Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
  • Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
  • Anzahl PIR Sensoren
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Anzahl Kanäle
  • Steuerung
  • Anzahl der Schaltzonen
  • Ansprechhelligkeit [lx]
  • Steuerausgang
  • Steuerausgang
  • Bussysteme
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)
  • Anzahl Kanäle (oder mehr)
  • Sortimentstatus
  • Anwendungsbereich / Tätigkeitsbereich
  • Einsatzgebiet
  • Montagehöhe minimum [m]
  • Montagehöhe maximum [m]
  • Erfassungsfeld
  • Konstantlichtregelung

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Externer, mechanisch auf eine Montagehöhe zwischen 5 und 16 Metern einstellbarer Teleskop-Lichtfühler für eine anwendungsgerechte Lichtmessung. Separate und leistungsstarke Lokalisierungs-LED für eine schnelle und sichere Inbetriebnahme

  • Minimaler Eigenverbrauch

  • Abdeckclips im Lieferumfang

  • Mischlichtmessung mittels aussenliegendem Lichtsensor

  • Liefert Informationen zur Raumbelegung, Bewegungserkennung und Lux Werte

  • Parametrierbar und adressierbar über DALI Steuergeräte, gemäss IEC 62386 Teil 101/103/303/304

  • DALI-2 Multisensor zur Aufputzmontage in grossen Höhen

pd2_max_ap_gh_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Aufputz (AP)
Geeignet für Deckenmontage ja
Montagehöhe empfohlen [m] 14
Montagehöhe maximum [m] 16
Material und Bauform
Höhe [mm] 76
Durchmesser [mm] 101
Schutzart [IP] 54
Betriebstemperatur [°C] -25 °C - +50 °C
Schlagfestigkeit [IK] IK04
Schutzklasse II
Prüfzeichen CE
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Weiss
Farbcode (ähnlich) RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung DALI, max. 22.5 V
Spannungsart DC
Stromaufnahme [mA] 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 30 - 19
Reichweite bei direktem Draufzugehen (radial) [m] 30 - 19
Erfassungswinkel [°] 360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m] 24 - 18
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m] 12 - 10
Anzahl PIR Sensoren 3
Anzahl Helligkeitssensoren 2
Funktionseigenschaften
Ausführung Präsenzmelder
Anzahl Kanäle 2
Steuerung BMS/DALI-2
Ausgänge [Allgemein]
Anzahl der Schaltzonen 1
Ansprechhelligkeit [lx] 0 - 4095
Ausgang [1]
Steuerausgang Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung gemäss IEC 62386 Teil 303 am DALI-Bus bereit
Ausgang [2]
Steuerausgang Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 304 am DALI-Bus bereit

decke_oval_30_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

bms_n_SS

Präsenzabhängige Konstantlichtregelung

Type Beschreibung
Datenblatt Datenblatt PD4-BMS-GH DALI-2 AP
Bedienungsanleitung Kurzform Bedienungsanleitung PD4-BMS-GH-AP DALI-2 ( fr / de / it )
Typ: PD4-BMS-GH DALI-2 AP
Beschreibung: Präsenzmelder BMS DALI-2, weiss
E-Nr.: 535 931 640
Art-Nr.: 166742
EAN: 4007529664399

Montageeigenschaften
Montagekategorie: Aufputz (AP), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 14, Montagehöhe maximum [m]: 16
Material und Bauform
Höhe [mm]: 76, Durchmesser [mm]: 101, Schutzart [IP]: 54, Betriebstemperatur [°C]: -25 °C - +50 °C, Schlagfestigkeit [IK]: IK04, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): RAL 9010
Elektrotechnische Eigenschaften
Spannungsversorgung: DALI, max. 22.5 V, Spannungsart: DC, Stromaufnahme [mA]: 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 30 - 19, Reichweite bei direktem Draufzugehen (radial) [m]: 30 - 19, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 24 - 18, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 12 - 10, Anzahl PIR Sensoren: 3, Anzahl Helligkeitssensoren: 2
Funktionseigenschaften
Ausführung: Präsenzmelder, Anzahl Kanäle: 2, Steuerung: BMS/DALI-2
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 1, Ansprechhelligkeit [lx]: 0 - 4095
Ausgang [1]
Steuerausgang: Instanz 0 stellt Informationen zur Raumbelegung und Bewegungserkennung gemäss IEC 62386 Teil 303 am DALI-Bus bereit
Ausgang [2]
Steuerausgang: Instanz 1 stellt LUX Werte gemäss IEC 62386 Teil 304 am DALI-Bus bereit

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Produktfamilie DALI2

Art-Nr. E-Nr. Produkte Beschreibung
166743 535 935 440 PD11-BMS-FLAT DALI-2 DE/W Präsenzmelder BMS DALI-2, weiss
166740 535 934 440 PD2N-BMS DALI-2 DE/W Präsenzmelder BMS DALI-2, weiss
166739 535 935 140 PD2N-BMS DALI-2 UP/W Präsenzmelder BMS DALI-2, weiss
166742 535 931 640 PD4-BMS-GH DALI-2 AP Präsenzmelder BMS DALI-2, weiss
166741 535 934 140 PD4N-BMS DALI-2 DE/W Präsenzmelder BMS DALI-2, weiss
166744 535 935 240 PICO-BMS DALI-2 Präsenzmelder BMS DALI-2, weiss

Artikel im Lieferumfang enthalten

[142220] AC-PD S 24M

AC-PD S 24M

Abdeckclips Decken-PIR 360°-24m, transparent

Art-Nr.: 142220

Zubehör

[141408] BSK-PD/W

BSK-PD/W

Ballschutzkorb Decken-Melder 360°, weiss

E-Nr.: 535 998 275
[141522] Color RAL NCS

Color RAL NCS

Spezialfarbe matt oder glanz

Art-Nr.: 141522
