B.E.G. LUXOMAT

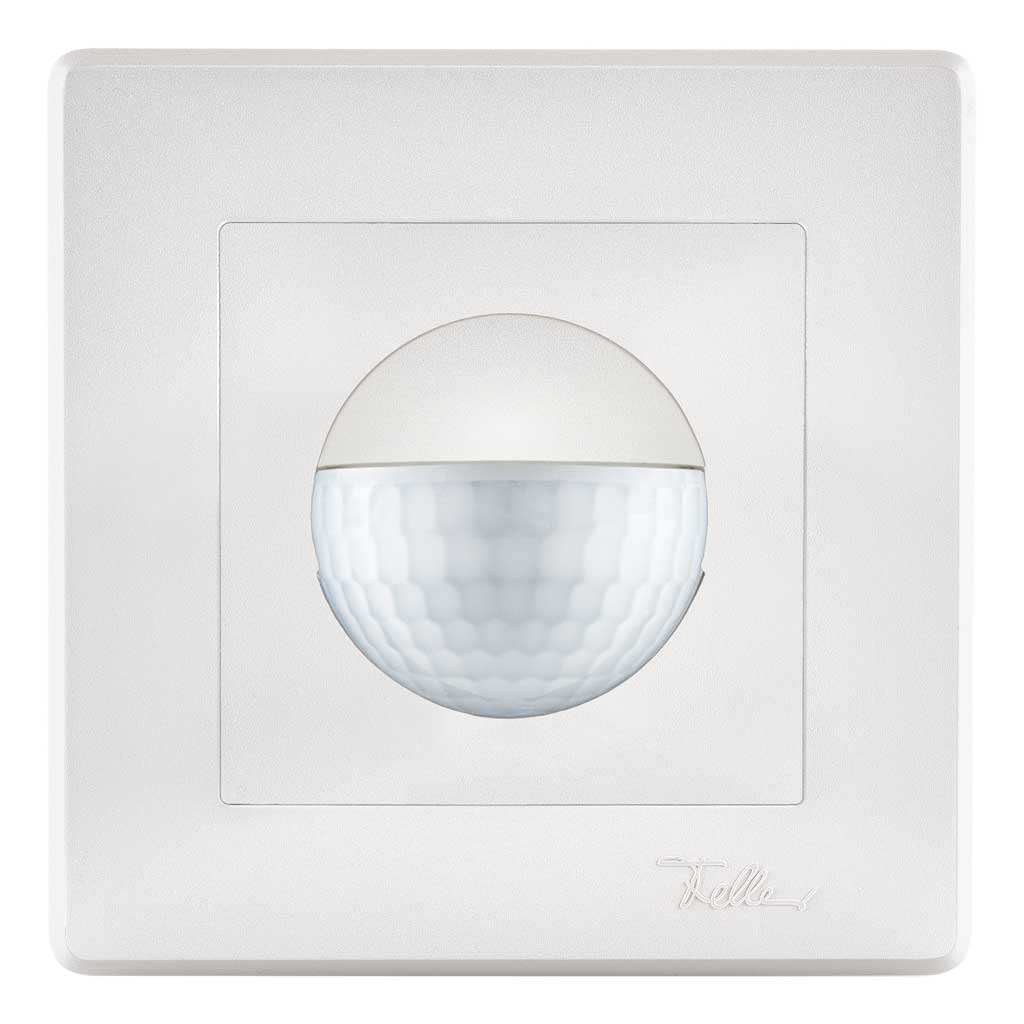

Indoor 180 UP Minuterie SF liv/W

Indoor 180 UP Minuterie SF liv/W

https://www.swisslux.ch/web/image/product.template/10637/image_1920?unique=a0e003f

Bewegungsmelder für Minuterien, 2 Leiter, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss

E-Nr.: 535 070 005

165.00 CHF 165.0 CHF 165.00 CHF

Not Available For Sale

Preis exkl. MwSt./vRB

165.00 CHF 165.0 CHF 165.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Schutzart [IP]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Halogenfrei
  • UV-Beständig
  • Farbe
  • Farbcode (ähnlich)
  • Spannungsversorgung
  • Spannungsart
  • Netzfrequenz [Hz]
  • Melderaufbau max. Strom [A]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Anzahl Helligkeitssensoren
  • Ausführung
  • Ansprechhelligkeit [lx]
  • Treppenhausüberwachung
  • Impulsfunktion
  • Bewegungs- und Präsenzmelder
  • Wandschalter-Design
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Farbe
  • Montagekategorie
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Steuerungstyp
  • Temperatursensor
  • Sortimentstatus
  • Montagehöhe minimum [m]
  • Alarmfunktion
  • Schaltausgang

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Teilen

Art-Nr. E-Nr. Beschreibung
170615 535 070 005 Indoor 180 UP Minuterie SF liv/W

  • Für Wand-Unterputz-Montage mit 180° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen

  • 2-Leiter-Technik für den einfachen Anschluss an empfohlene Treppenhausautomaten (Automat muss separat bestellt werden, z.B. B.E.G. Luxomat SCT1)

  • Minimaler Installationsaufwand, das Nachziehen des Neutral-Leiters wird überflüssig

  • Helligkeit stufenlos einstellbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • Abdeckclip für die Abdeckung des vertikalen Erfassungsbereiches zum Ausblenden von Störquellen unterhalb des Gerätes, z.B. Kleintiere etc.

  • Erhöhter Schutz gegen Vandalismus durch Befestigung mit Spezialschrauben

wm_up_liv_MZ

Masse in mm

Montageeigenschaften
Montagekategorie Unterputz (UP)
Geeignet für Wandmontage ja
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 2.2
Anschlussart Steckklemme
Material und Bauform
Breite [mm] 96
Höhe [mm] 96
Tiefe [mm] 61
Schutzart [IP] 20
Schlagfestigkeit [IK] IK05
Schutzklasse II
Halogenfrei ja
UV-Beständig UV-stabilisiertes Polycarbonat
Farbe Weiss
Farbcode (ähnlich) NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung über Minuterie 230 V (2-Leiter)
Spannungsart AC
Netzfrequenz [Hz] 50 - 60
Melderaufbau max. Strom [A] 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 10
Reichweite bei direktem Draufzugehen (radial) [m] 4
Reichweite für sitzende Personen (Präsenz) [m] 4
Erfassungswinkel [°] 180
Anzahl Helligkeitssensoren 1
Funktionseigenschaften
Ausführung Bewegungsmelder
Ausgänge [Allgemein]
Ansprechhelligkeit [lx] 5 - 2000
Ausgang [1]
Treppenhausüberwachung ja
Impulsfunktion ja

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) 4-Leiter-Schaltung

indoor_180_minuterie_4l_SS

Hinweis: max. 10 Indoor 180 Minuterie

2) 3-Leiter-Schaltung

indoor_180_minuterie_3l_SS

Hinweis: max. 10 Indoor 180 Minuterie

Typ Beschreibung
Datenblatt Datenblatt Indoor 180 UP Minuterie SF liv/W
Katalog und Broschüre Vielseitige Wandmelder für jede Herausforderung ( de )
Bedienungsanleitung Bedienungsanleitung Indoor 180 Minuterie (Ab Frühling 2024) ( de )
Typ: Indoor 180 UP Minuterie SF liv/W
Beschreibung: Bewegungsmelder für Minuterien, 2 Leiter, mit Feller SNAPFIX®, Design EDIZIO.liv, weiss
E-Nr.: 535 070 005
Art-Nr.: 170615
EAN: 4007529669431

Montageeigenschaften
Montagekategorie: Unterputz (UP), Geeignet für Wandmontage: ja, Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 2.2, Anschlussart: Steckklemme
Material und Bauform
Breite [mm]: 96, Höhe [mm]: 96, Tiefe [mm]: 61, Schutzart [IP]: 20, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Halogenfrei: ja, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: Weiss, Farbcode (ähnlich): NCS S 0500-N matt
Elektrotechnische Eigenschaften
Spannungsversorgung: über Minuterie 230 V (2-Leiter), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60, Melderaufbau max. Strom [A]: 10
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 10, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 180, Anzahl Helligkeitssensoren: 1
Funktionseigenschaften
Ausführung: Bewegungsmelder
Ausgänge [Allgemein]
Ansprechhelligkeit [lx]: 5 - 2000
Ausgang [1]
Treppenhausüberwachung: ja, Impulsfunktion: ja

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[170608] Indoor 180 N Minuterie SF

Indoor 180 N Minuterie SF

Bewegungsmelder, 2 Leiter, mit Feller SNAPFIX®

E-Nr. 535 076 795
[170771] BP liv

BP liv

Befestigungsplatte

E-Nr. 376 000 110
[170772] AR liv/W

AR liv/W

Abdeckrahmen EDIZIO.liv, weiss

E-Nr. 334 070 000
[170784] AS liv/W

AS liv/W

Adapterset, Design EDIZIO.liv, weiss

E-Nr. 377 000 005
[171138] AC-180 S

AC-180 S

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr. 171138
