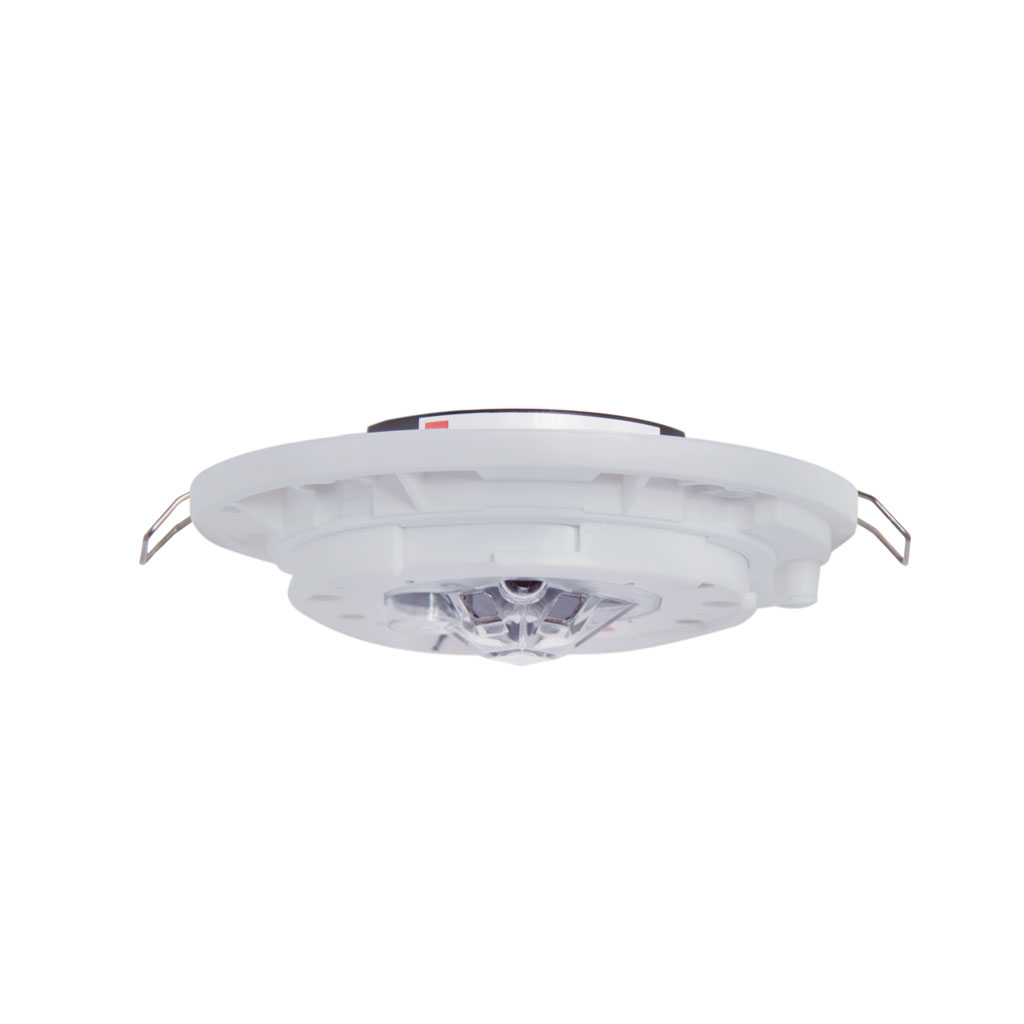

PD4N-DALI-LINK-NME

https://www.swisslux.ch/web/image/product.template/11482/image_1920?unique=39f6ed2

Präsenzmelder DALI-LINK

E-Nr.: 535 937 548

250.00 CHF 250.0 CHF 250.00 CHF

Not Available For Sale

Preis brutto exkl. MwSt./vRG

250.00 CHF 250.0 CHF 250.00 CHF

Not Available For Sale

  • Montagekategorie
  • Geeignet für Deckenmontage
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Anschlussart
  • Bohrloch [mm]
  • Einbautiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Betriebstemperatur [°C]
  • Schlagfestigkeit [IK]
  • Schutzklasse
  • Prüfzeichen
  • UV-Beständig
  • Spannungsversorgung
  • Spannungsart
  • Stromaufnahme [mA]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Erfassungswinkel [°]
  • Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
  • Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
  • Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
  • Anzahl PIR Sensoren
  • Ansprechempfindlichkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Ansprechhelligkeit einstellbar
  • Ausführung
  • Werksprogramm
  • Fernbedienbar (IR)
  • Anzahl der Schaltzonen
  • Konstantlichtregelung
  • Orientierungslicht
  • Ansprechhelligkeit [lx]
  • Art des Kanals
  • Steuerausgang
  • Halbautomatik
  • min. Nachlaufzeit
  • max. Nachlaufzeit
  • Montagehöhe minimum [m]

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

  • Für den Einbau in Hohldecken mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen, sehr grosse Reichweite

  • Zeitsparende Montage dank Federbefestigung

  • Einstellbarer Regelbereich

  • Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.

  • Abdeckclips im Lieferumfang

  • Farbneutrale Ausführung, es muss zusätzlich ein Abdeckring (Colorset) in der gewünschen Farbe bestellt werden

  • Intelligenter Halbautomatikbetrieb, präsenzunabhängiger Regelbetrieb (Dämmerungsmelder), Vollautomatikbetrieb

  • Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches

  • Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor

  • Regeln/Schalten von drei Lichtgruppen mittels Offset (externe Beeinflussung möglich)

  • Softstart

  • Status-LEDs aktivierbar/deaktivierbar

  • Frei definierbares Verhalten bei Busspannungswiederkehr

  • Individuelle Empfindlichkeitsanpassung der Bewegungssensoren

  • Deaktivierung einzelner PIR-Sensoren

  • Schwarm- Funktionalität

  • Voller Funktionsumfang ist nur mit Zubehör aus B.E.G. LUXOMAT®net DALI-LINK Produktsortiment aktivierbar

  • Versorgungsspannung über DALI-Bus

  • Inbetriebnahme der Lösung erfolgt über die B.E.G. DALI-LINK App und das Tastermodul PBM-DALI-LINK-4W-BLE

Montageeigenschaften
Montagekategorie Bausatz
Geeignet für Deckenmontage ja
Montagehöhe empfohlen [m] 2.5
Montagehöhe maximum [m] 10
Anschlussart Steckklemme
Material und Bauform
Bohrloch [mm] 73
Einbautiefe [mm] 27
Werkstoff Kunststoff
Werkstoffgüte Polycarbonat
Betriebstemperatur [°C] -25 °C - +55 °C
Schlagfestigkeit [IK] IK04
Schutzklasse II
Prüfzeichen CE
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung DALI, max. 22.5 V
Spannungsart DC
Stromaufnahme [mA] 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m] 24
Reichweite bei direktem Draufzugehen (radial) [m] 8
Reichweite für sitzende Personen (Präsenz) [m] 6
Erfassungswinkel [°] 360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m] 40
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m] 14
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m] 8
Anzahl PIR Sensoren 4
Ansprechempfindlichkeit einstellbar ja
Anzahl Helligkeitssensoren 2
Ansprechhelligkeit einstellbar ja
Funktionseigenschaften
Ausführung Präsenzmelder
Werksprogramm ja
Fernbedienbar (IR) IR-PD DALI mini
Ausgänge [Allgemein]
Anzahl der Schaltzonen 3
Konstantlichtregelung ja
Orientierungslicht ja (Zeit/Helligkeit einstellbar)
Ansprechhelligkeit [lx] 5-2500
Ausgang [1]
Art des Kanals Dali Regel/Schaltausgang
Steuerausgang Softwarekontakt
Halbautomatik ja
min. Nachlaufzeit 1 s
max. Nachlaufzeit 120 min

decke_24_8_6_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

Type Beschreibung
Datenblatt Datenblatt PD4N-DALI-LINK-NME
Katalog und Broschüre DALI-LINK ( de )
Funktions- und Applikationsbeschreibung Quick Manual DALI-LINK ( en / fr / de )
Bedienungsanleitung Kurzform Kurzform Bedienungsanleitung PD4N-DALI-LINK ( en / fr / de / it )
Funktions- und Applikationsbeschreibung Applikationsbeschreibung DALI-LINK ( de )
Funktions- und Applikationsbeschreibung Applikationsbeschreibung DALI-LINK ( en )
Typ: PD4N-DALI-LINK-NME
Beschreibung: Präsenzmelder DALI-LINK
E-Nr.: 535 937 548
Art-Nr.: 171626
EAN: 4007529671724

Montageeigenschaften
Montagekategorie: Bausatz, Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe maximum [m]: 10, Anschlussart: Steckklemme
Material und Bauform
Bohrloch [mm]: 73, Einbautiefe [mm]: 27, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Betriebstemperatur [°C]: -25 °C - +55 °C, Schlagfestigkeit [IK]: IK04, Schutzklasse: II, Prüfzeichen: CE, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Spannungsversorgung: DALI, max. 22.5 V, Spannungsart: DC, Stromaufnahme [mA]: 7
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 24, Reichweite bei direktem Draufzugehen (radial) [m]: 8, Reichweite für sitzende Personen (Präsenz) [m]: 6, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 40, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 14, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 8, Anzahl PIR Sensoren: 4, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 2, Ansprechhelligkeit einstellbar: ja
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-PD DALI mini
Ausgänge [Allgemein]
Anzahl der Schaltzonen: 3, Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Ansprechhelligkeit [lx]: 5-2500
Ausgang [1]
Art des Kanals: Dali Regel/Schaltausgang, Steuerausgang: Softwarekontakt, Halbautomatik: ja, min. Nachlaufzeit: 1 s, max. Nachlaufzeit: 120 min

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[142220] AC-PD S 24M

AC-PD S 24M

Abdeckclips Decken-PIR 360°-24m, transparent

Art-Nr.: 142220

Zubehör

[161563] CS1 S MAX/W

CS1 S MAX/W

Farbblende Decken-PIR 360° KNX, weiss

E-Nr.: 535 999 308
[161567] CS1 S MAX/HG

CS1 S MAX/HG

Farbblende Decken-PIR 360° KNX, hellgrau

E-Nr.: 535 999 338
[161568] CS1 S MAX/S

CS1 S MAX/S

Farbblende Decken-PIR 360° KNX, schwarz

E-Nr.: 535 999 358
[166746] CS1 S MAX K/W

CS1 S MAX K/W

Korridorlinse für PD4N, weiss

E-Nr.: 535 999 268
[171639] PBM-DALI-LINK-4W-BLE

PBM-DALI-LINK-4W-BLE

Tasterschnittstelle DALI-LINK

E-Nr.: 405 600 139
[171640] PS-DALI-LINK-DE

PS-DALI-LINK-DE

DALI Spannungsversorgung

E-Nr.: 405 800 199
[171641] PS-DALI-LINK-USB-REG

PS-DALI-LINK-USB-REG

DALI Spannungsversorgung

E-Nr.: 405 800 209
[171642] RM1-LINK-REG DALI-2

RM1-LINK-REG DALI-2

Relaismodul DALI-LINK

E-Nr.: 505 922 009
[161564] CS1 S MAX/B

CS1 S MAX/B nicht mehr lieferbar

Farbblende Decken-PIR 360° KNX, braun

E-Nr.: 535 999 398
[161565] CS1 S MAX/BE

CS1 S MAX/BE nicht mehr lieferbar

Farbblende Decken-PIR 360° KNX, beige

E-Nr.: 535 999 388
[161566] CS1 S MAX/DG

CS1 S MAX/DG nicht mehr lieferbar

Farbblende Decken-PIR 360° KNX, dunkelgrau

E-Nr.: 535 999 348
[161569] CS1 S MAX/SI

CS1 S MAX/SI nicht mehr lieferbar

Farbblende Decken-PIR 360° KNX, silber

E-Nr.: 535 999 378
