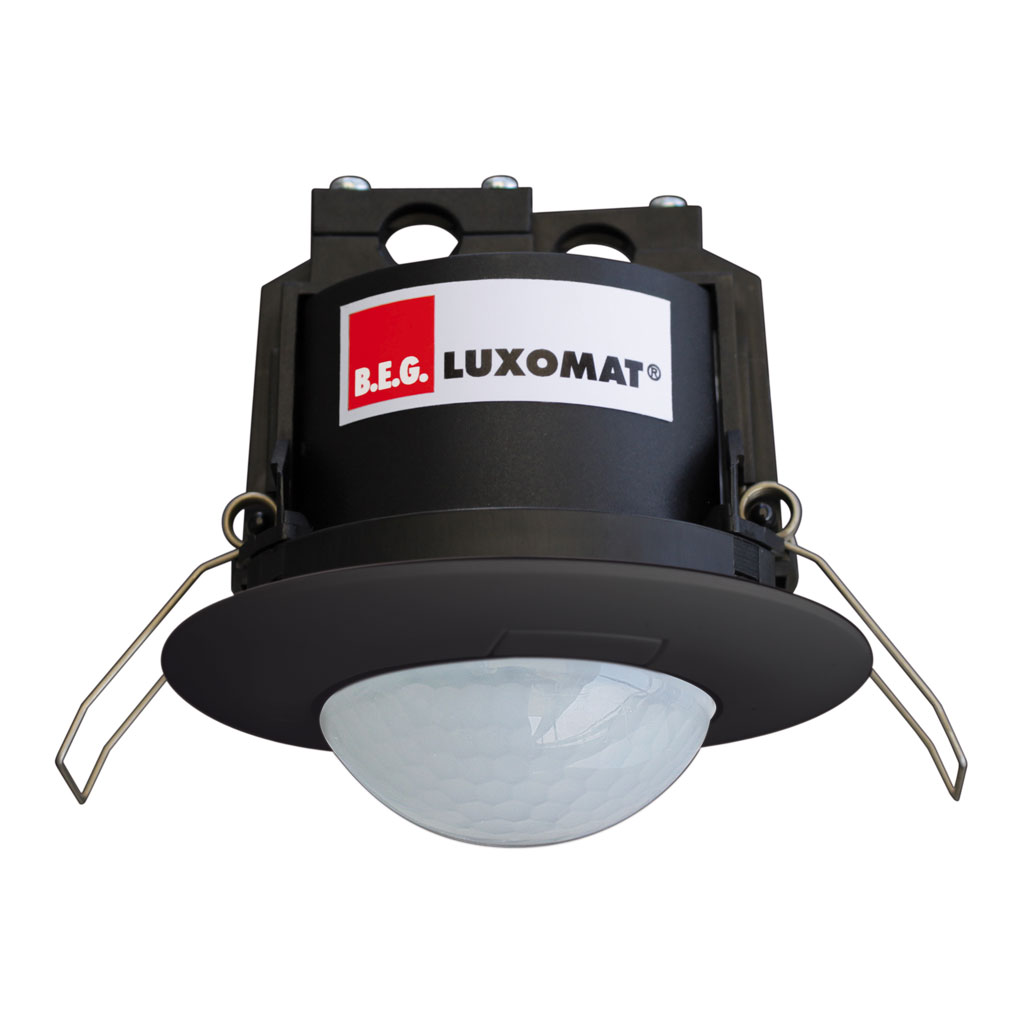

PD2N-M-DACO DALI-2 DE/S

Präsenzmelder DALI, schwarz

E-Nr.: 535 939 078

210.00 CHF 210.0 CHF 210.00 CHF

Preis exkl. MwSt./vRB

210.00 CHF 210.0 CHF 210.00 CHF

Montagekategorie
Geeignet für Deckenmontage
Montagehöhe empfohlen [m]
Montagehöhe minimum [m]
Montagehöhe maximum [m]
Anschlussart
Höhe [mm]
Durchmesser [mm]
Bohrloch [mm]
Einbautiefe [mm]
Werkstoff
Werkstoffgüte
Schutzart [IP]
Betriebstemperatur [°C]
Schlagfestigkeit [IK]
Schutzklasse
Prüfzeichen
Halogenfrei
Oberflächenschutz Gehäuse
Ausführung der Oberfläche
UV-Beständig
Farbe
Farbcode (ähnlich)
Spannungsversorgung
Spannungsart
Netzfrequenz [Hz]
Reichweite bei seitlichem Vorbeigehen (tangential) [m]
Reichweite bei direktem Draufzugehen (radial) [m]
Reichweite für sitzende Personen (Präsenz) [m]
Erfassungswinkel [°]
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]
Anzahl PIR Sensoren
Ansprechempfindlichkeit einstellbar
Anzahl Helligkeitssensoren
Ansprechhelligkeit einstellbar
Messbereich Temperatursensor
Ausführung
Werksprogramm
Fernbedienbar (IR)
Fernbedienbar bidirektional
Anzahl physische Ausgänge
Anzahl der Schaltzonen
Konstantlichtregelung
Orientierungslicht
Ansprechhelligkeit [lx]
Anzahl Kanäle desselben Typs
Art des Kanals
Steuerausgang
Halbautomatik
min. Nachlaufzeit
max. Nachlaufzeit
Anzahl physische Eingänge
Art des Slaveeinganges / Info Intern
Anzahl Eingänge desselben Typs
Art des Einganges
Anzahl Eingänge desselben Typs
Art des Einganges

Diese Kombination existiert nicht.

In den Warenkorb

Für den Einbau in Hohldecke mit 360° Erfassungsbereich zur zuverlässigen Detektion von Bewegungen
Zeitsparende Montage dank Federbefestigung
Werkseinstellung 10 min Nachlaufzeit und 500 Lux Helligkeitssollwert
Voller Funktionsumfang ist nur mit dem BLE-IR-Adapter und einem Smartphone oder Tablet (Android, iOS) aktivierbar
Selbstprüfung und Anzeige von Gerätefehlern in der B.E.G. One (Swisslux) App
Funktion Halbautomatik (manuell Ein/automatisch Aus) für maximierte Energieeinsparung
Einstellbarer Regelbereich
Definierbares Einschaltverhalten über einen fixen oder den letzten Prozentwert
Manuelles Schalten und Dimmen über konventionelle Taster möglich
Orientierungslicht für erhöhte Sicherheitsanforderungen in Altersheimen, Spitälern, öffentlichen Bauten etc.
DALI Master Melder für die direkte Ansteuerung der Leuchten (Broadcast). Bussspeisung direkt vom Melder
Abdeckclips im Lieferumfang
Bidirektional fernbedienbar mit dem IR-Adapter und der B.E.G. One (Swisslux) App
Master-Slave-Betrieb zur Erweiterung des Erfassungsbereiches
Mischlichtmessung mittels innen- und aussenliegendem Lichtsensor

dm_s_de_MZ

Masse in mm

Montageeigenschaften
Montagekategorie	Einbau (EB)
Geeignet für Deckenmontage	ja
Montagehöhe empfohlen [m]	2.5
Montagehöhe minimum [m]	2
Montagehöhe maximum [m]	5
Anschlussart	Steckklemme
Material und Bauform
Höhe [mm]	86
Durchmesser [mm]	83
Bohrloch [mm]	73
Einbautiefe [mm]	59
Werkstoff	Kunststoff
Werkstoffgüte	Polycarbonat
Schutzart [IP]	20
Betriebstemperatur [°C]	-25 °C - +50 °C
Schlagfestigkeit [IK]	IK05
Schutzklasse	II
Prüfzeichen	CE
Halogenfrei	ja
Oberflächenschutz Gehäuse	unbehandelt
Ausführung der Oberfläche	matt
UV-Beständig	UV-stabilisiertes Polycarbonat
Farbe	schwarz
Farbcode (ähnlich)	RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung	230 V (+/- 10 %)
Spannungsart	AC
Netzfrequenz [Hz]	50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]	8
Reichweite bei direktem Draufzugehen (radial) [m]	4
Reichweite für sitzende Personen (Präsenz) [m]	4
Erfassungswinkel [°]	360
Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]	20
Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]	10
Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]	6
Anzahl PIR Sensoren	1
Ansprechempfindlichkeit einstellbar	ja
Anzahl Helligkeitssensoren	2
Ansprechhelligkeit einstellbar	ja
Messbereich Temperatursensor	-25 °C bis +50 °C
Funktionseigenschaften
Ausführung	Präsenzmelder
Werksprogramm	ja
Fernbedienbar (IR)	IR-RC (Folie IR-PD DALI)
Fernbedienbar bidirektional	ja (mit BLE-IR-Adapter)
Ausgänge [Allgemein]
Anzahl physische Ausgänge	1
Anzahl der Schaltzonen	1
Konstantlichtregelung	ja
Orientierungslicht	ja (Zeit/Helligkeit einstellbar)
Ansprechhelligkeit [lx]	10 - 2500
Ausgang [1]
Anzahl Kanäle desselben Typs	1
Art des Kanals	Dali Regel/Schaltausgang
Steuerausgang	DALI-2 (DACO), 80mA (garantiert), 125mA (max.)
Halbautomatik	ja
min. Nachlaufzeit	1 min
max. Nachlaufzeit	150 min
Eingänge [Allgemein]
Anzahl physische Eingänge	2
Art des Slaveeinganges / Info Intern	Slaveeingang
Eingang [1]
Anzahl Eingänge desselben Typs	1
Art des Einganges	Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs	1
Art des Einganges	Slaveeingang

decke_normal_EB

links: Aufsicht, rechts: Seitenansicht

	Reichweite bei sitzender Tätigkeit (Präsenz)
	Rechweite bei direktem Draufzugehen (radial)
	Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

Präsenzabhängige Konstantlichtregelung

2) Normalbetrieb mit externem Taster

Die angeschlossene Beleuchtung kann zusätzlich über einen Taster am Kontakt PB manuell gesteuert werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

3) Master-Slave-Betrieb

Vergrösserung des Bereiches mit Slave Geräten. Hinweis: Bei DALI-Geräten wird der Montageort zur Referenz des Beleuchtungsniveaus. Das DALI-Gerät sollte so montiert werden, dass nur Kunstlicht erfasst wird, welches es selbst regelt. Eine Beeinflussung durch von anderen Geräten geregeltes oder geschaltetes Kunstlicht sollte vermieden werden.

4) Master-Slave-Betrieb mit externem Taster

Typ	Beschreibung
Datenblatt	Datenblatt PD2N-M-DACO DALI-2 DE/S
Funktions- und Applikationsbeschreibung	Applikationsbeschreibung DACO ( de )
Funktions- und Applikationsbeschreibung	Application description DACO ( en )
Funktions- und Applikationsbeschreibung	Einstellungen mit optionaler Fernbedienung IR-RC und der Funktionsfolie FO IR-PD DALI ( de )
Bedienungsanleitung Kurzform	Kurzform Bedienungsanleitung PD2N-M-DACO DALI-2 ( en / fr / de )

Typ: PD2N-M-DACO DALI-2 DE/S
Beschreibung: Präsenzmelder DALI, schwarz
E-Nr.: 535 939 078
Art-Nr.: 172063
EAN: 4007529675012

Montageeigenschaften
Montagekategorie: Einbau (EB), Geeignet für Deckenmontage: ja, Montagehöhe empfohlen [m]: 2.5, Montagehöhe minimum [m]: 2, Montagehöhe maximum [m]: 5, Anschlussart: Steckklemme
Material und Bauform
Höhe [mm]: 86, Durchmesser [mm]: 83, Bohrloch [mm]: 73, Einbautiefe [mm]: 59, Werkstoff: Kunststoff, Werkstoffgüte: Polycarbonat, Schutzart [IP]: 20, Betriebstemperatur [°C]: -25 °C - +50 °C, Schlagfestigkeit [IK]: IK05, Schutzklasse: II, Prüfzeichen: CE, Halogenfrei: ja, Oberflächenschutz Gehäuse: unbehandelt, Ausführung der Oberfläche: matt, UV-Beständig: UV-stabilisiertes Polycarbonat, Farbe: schwarz, Farbcode (ähnlich): RAL 9005
Elektrotechnische Eigenschaften
Spannungsversorgung: 230 V (+/- 10 %), Spannungsart: AC, Netzfrequenz [Hz]: 50 - 60
Sensoreigenschaften
Reichweite bei seitlichem Vorbeigehen (tangential) [m]: 8, Reichweite bei direktem Draufzugehen (radial) [m]: 4, Reichweite für sitzende Personen (Präsenz) [m]: 4, Erfassungswinkel [°]: 360, Reichweite bei seitlichem Vorbeigehen (tangential) auf 5 m Höhe [m]: 20, Reichweite bei direktem Draufzugehen (radial) auf 5 m Höhe [m]: 10, Reichweite für sitzende Personen (Präsenz) auf 5 m Höhe [m]: 6, Anzahl PIR Sensoren: 1, Ansprechempfindlichkeit einstellbar: ja, Anzahl Helligkeitssensoren: 2, Ansprechhelligkeit einstellbar: ja, Messbereich Temperatursensor: -25 °C bis +50 °C
Funktionseigenschaften
Ausführung: Präsenzmelder, Werksprogramm: ja, Fernbedienbar (IR): IR-RC (Folie IR-PD DALI), Fernbedienbar bidirektional: ja (mit BLE-IR-Adapter)
Ausgänge [Allgemein]
Anzahl physische Ausgänge: 1, Anzahl der Schaltzonen: 1, Konstantlichtregelung: ja, Orientierungslicht: ja (Zeit/Helligkeit einstellbar), Ansprechhelligkeit [lx]: 10 - 2500
Ausgang [1]
Anzahl Kanäle desselben Typs: 1, Art des Kanals: Dali Regel/Schaltausgang, Steuerausgang: DALI-2 (DACO), 80mA (garantiert), 125mA (max.), Halbautomatik: ja, min. Nachlaufzeit: 1 min, max. Nachlaufzeit: 150 min
Eingänge [Allgemein]
Anzahl physische Eingänge: 2, Art des Slaveeinganges / Info Intern: Slaveeingang
Eingang [1]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Tastereingang
Eingang [2]
Anzahl Eingänge desselben Typs: 1, Art des Einganges: Slaveeingang
