  2. Indoor 180 NM Kombi KAL
B.E.G. LUXOMAT

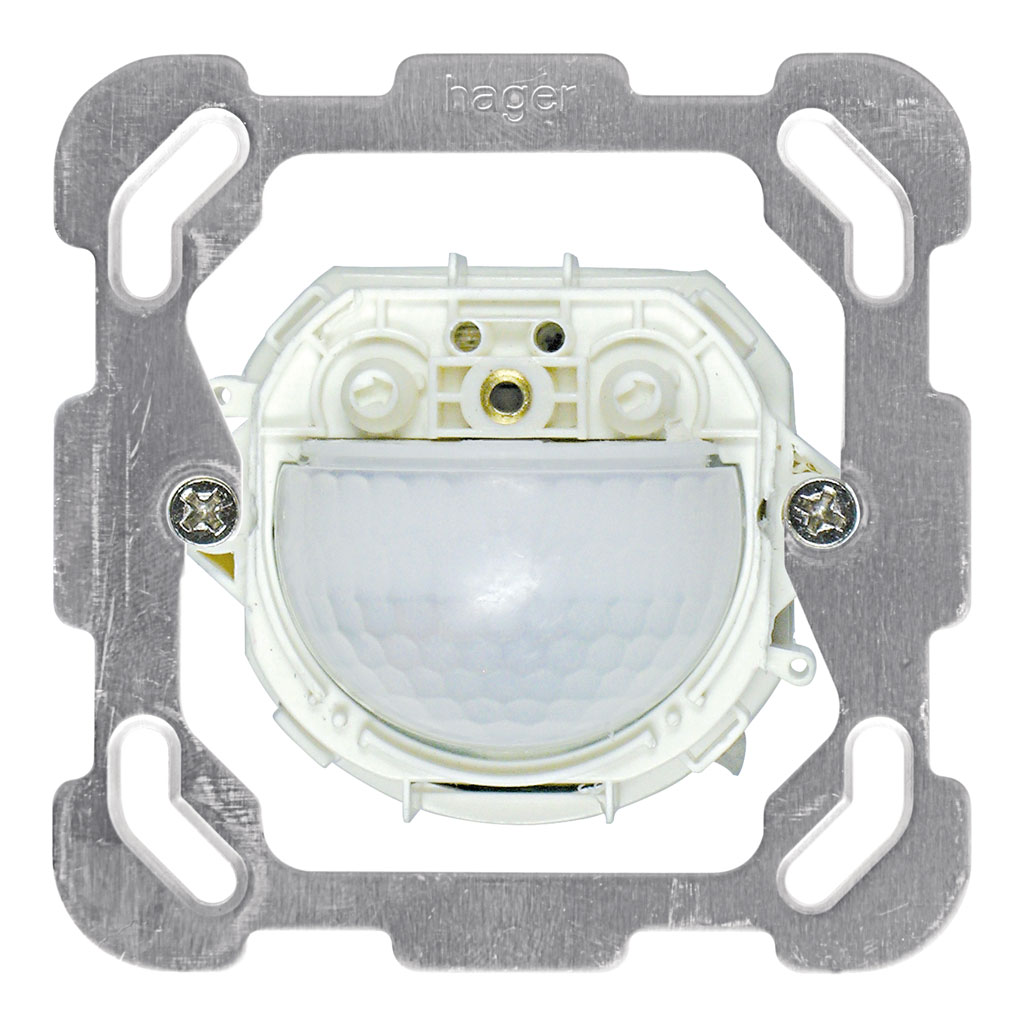

Indoor 180 NM Kombi KAL

https://www.swisslux.ch/web/image/product.template/1920/image_1920?unique=a8a3ec4

Bewegungsmelder 10A, Befestigungsplatte Kallysto

E-Nr.: 535 920 063

160.65 CHF 160.65 CHF 160.65 CHF

160.65 CHF

Not Available For Sale

Preis brutto exkl. MwSt.

160.65 CHF 160.65 CHF 160.65 CHF

160.65 CHF

Not Available For Sale

  • Einsatzgebiet
  • Montagehöhe empfohlen [m]
  • Montagehöhe maximum [m]
  • Montagehöhe minimum [m]
  • Montagekategorie
  • Geeignet für Wandmontage
  • Montagehöhe maximum [m] - [ V E R A L T E T ]
  • Breite [mm]
  • Höhe [mm]
  • Tiefe [mm]
  • Werkstoff
  • Werkstoffgüte
  • Farbe
  • UV-Beständig
  • Anschlussart
  • Geeignet für C-Last
  • Netzfrequenz [Hz]
  • Spannungsart
  • Spannungsversorgung
  • Melderaufbau max. Strom [A]
  • Ausführung
  • Erfassungswinkel [°]
  • Mikrofon
  • Ansprechhelligkeit einstellbar
  • Anzahl Helligkeitssensoren
  • Reichweite bei direktem Draufzugehen (radial) [m]
  • Reichweite bei seitlichem Vorbeigehen (tangential) [m]
  • Reichweite für sitzende Personen (Präsenz) [m]
  • Anzahl PIR Sensoren
  • Anzahl der Schaltzonen
  • Anzahl Kanäle
  • Ansprechhelligkeit [lx]
  • Impulsfunktion
  • max. Einschaltstrom
  • max. Nachlaufzeit
  • max. Schaltleistung
  • min. Nachlaufzeit
  • Relais
  • Schaltausgang
  • Treppenhausüberwachung
  • Tastereingang
  • Betriebstemperatur [°C]
  • Halogenfrei
  • Schutzart [IP]
  • Schutzklasse
  • Garantie [J]
  • Prüfzeichen
  • Bewegungs- und Präsenzmelder
  • Erfassungswinkel [°]
  • Erfassungsgrösse
  • Schutzart [IP]
  • Mikrofon
  • Montageort
  • Produktfamilie
  • Produktgruppe
  • Radius / Durchmesser Ø [m]
  • Spannungsversorgung
  • Steuerungstyp
  • Temperatursensor
  • Anzahl Kanäle (oder mehr)

Diese Kombination existiert nicht.

Kontaktieren Sie uns

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Art-Nr. E-Nr. Beschreibung
141930 535 920 063 Indoor 180 NM Kombi KAL
170577 535 050 005 Indoor 180 UP Kombi liv/W
170579 535 050 095 Indoor 180 UP Kombi liv/UM
170580 535 050 055 Indoor 180 UP Kombi liv/S
170581 535 050 035 Indoor 180 UP Kombi liv/HG
170582 535 050 045 Indoor 180 UP Kombi liv/DG
170578 535 050 015 Indoor 180 UP Kombi liv/CR
142991 535 940 027 Indoor 180 UP Kombi STAD/W
142947 535 940 037 Indoor 180 UP Kombi STAD/S
141813 535 940 024 Indoor 180 UP Kombi STA/W
151300 Indoor 180 UP Kombi STA/S
151236 Indoor 180 UP Kombi SID/WG
141812 535 940 026 Indoor 180 UP Kombi SID/W
151252 Indoor 180 UP Kombi SID/AN
151268 Indoor 180 UP Kombi SID/AL
141810 535 940 023 Indoor 180 UP Kombi KAL/W
151188 Indoor 180 UP Kombi KAL/S
151220 Indoor 180 UP Kombi KAL/HG
151204 Indoor 180 UP Kombi KAL/DG
151172 Indoor 180 UP Kombi KAL/BE
151156 Indoor 180 UP Kombi KAL/B
141809 535 940 025 Indoor 180 UP Kombi EDI/W
151076 Indoor 180 UP Kombi EDI/S
151108 Indoor 180 UP Kombi EDI/HG
151092 Indoor 180 UP Kombi EDI/DG
151140 Indoor 180 UP Kombi EDI/BE
151124 Indoor 180 UP Kombi EDI/B
162634 535 946 001 Indoor 180 NUP Kombi FE/W
162635 535 946 051 Indoor 180 NUP Kombi FE/S
162636 535 946 041 Indoor 180 NUP Kombi FE/HG
141932 535 920 066 Indoor 180 NM Kombi SID
141929 535 920 065 Indoor 180 NM Kombi EDI
162688 535 946 601 Indoor 180 NCO Kombi FE/W
162689 535 946 651 Indoor 180 NCO Kombi FE/S
162690 535 946 641 Indoor 180 NCO Kombi FE/HG
162661 535 946 301 Indoor 180 NAP Kombi FE/W
162662 535 946 351 Indoor 180 NAP Kombi FE/S
162663 535 946 341 Indoor 180 NAP Kombi FE/HG
141893 535 940 014 Indoor 180 CM Kombi STA/W
151426 Indoor 180 CM Kombi STA/S
151394 Indoor 180 CM Kombi SID/WG
141892 535 940 016 Indoor 180 CM Kombi SID/W
151402 Indoor 180 CM Kombi SID/AN
151410 Indoor 180 CM Kombi SID/AL
141890 535 940 013 Indoor 180 CM Kombi KAL/W
151369 Indoor 180 CM Kombi KAL/S
151385 Indoor 180 CM Kombi KAL/HG
151377 Indoor 180 CM Kombi KAL/DG
151361 Indoor 180 CM Kombi KAL/BE
151353 Indoor 180 CM Kombi KAL/B
141889 535 940 015 Indoor 180 CM Kombi EDI/W
151313 Indoor 180 CM Kombi EDI/S
151329 Indoor 180 CM Kombi EDI/HG
151321 Indoor 180 CM Kombi EDI/DG
151345 Indoor 180 CM Kombi EDI/BE
151337 Indoor 180 CM Kombi EDI/B
170571 535 056 005 Indoor 180 C Kombi liv/W
170573 535 056 095 Indoor 180 C Kombi liv/UM
170574 535 056 055 Indoor 180 C Kombi liv/S
170575 535 056 035 Indoor 180 C Kombi liv/HG
170576 535 056 045 Indoor 180 C Kombi liv/DG
170572 535 056 015 Indoor 180 C Kombi liv/CR
142960 535 950 017 Indoor 180 C Kombi STAD/W
142970 535 950 057 Indoor 180 C Kombi STAD/S
141853 535 950 004 Indoor 180 C Kombi STA/W
142139 535 950 054 Indoor 180 C Kombi STA/S
142211 535 950 016 Indoor 180 C Kombi SID/WG
141852 535 950 006 Indoor 180 C Kombi SID/W
142203 535 950 026 Indoor 180 C Kombi SID/AN
142195 535 950 076 Indoor 180 C Kombi SID/AL
141850 535 950 003 Indoor 180 C Kombi KAL/W
142163 535 950 053 Indoor 180 C Kombi KAL/S
142171 535 950 033 Indoor 180 C Kombi KAL/HG
142179 535 950 043 Indoor 180 C Kombi KAL/DG
142147 535 950 083 Indoor 180 C Kombi KAL/BE
142155 535 950 093 Indoor 180 C Kombi KAL/B
141849 535 950 005 Indoor 180 C Kombi EDI/W
142115 535 950 055 Indoor 180 C Kombi EDI/S
142123 535 950 035 Indoor 180 C Kombi EDI/HG
142131 535 950 045 Indoor 180 C Kombi EDI/DG
142099 535 950 085 Indoor 180 C Kombi EDI/BE
142107 535 950 095 Indoor 180 C Kombi EDI/B
170583 535 051 005 Indoor 180 AP Kombi liv/W
170585 535 051 095 Indoor 180 AP Kombi liv/UM
170586 535 051 055 Indoor 180 AP Kombi liv/S
170587 535 051 035 Indoor 180 AP Kombi liv/HG
170588 535 051 045 Indoor 180 AP Kombi liv/DG
170584 535 051 015 Indoor 180 AP Kombi liv/CR
142983 535 940 067 Indoor 180 AP Kombi STAD/W
142995 535 940 057 Indoor 180 AP Kombi STAD/S
141773 535 940 064 Indoor 180 AP Kombi STA/W
151293 Indoor 180 AP Kombi STA/S
151228 Indoor 180 AP Kombi SID/WG
141772 535 940 066 Indoor 180 AP Kombi SID/W
151244 Indoor 180 AP Kombi SID/AN
151260 Indoor 180 AP Kombi SID/AL
141770 535 940 063 Indoor 180 AP Kombi KAL/W
151180 Indoor 180 AP Kombi KAL/S
151212 Indoor 180 AP Kombi KAL/HG
151196 Indoor 180 AP Kombi KAL/DG
151164 Indoor 180 AP Kombi KAL/BE
151148 Indoor 180 AP Kombi KAL/B
141728 535 940 065 Indoor 180 AP Kombi EDI/W
151068 Indoor 180 AP Kombi EDI/S
151100 Indoor 180 AP Kombi EDI/HG
151084 Indoor 180 AP Kombi EDI/DG
151132 Indoor 180 AP Kombi EDI/BE
151116 Indoor 180 AP Kombi EDI/B

  • Für Wand-Montage mit 180° Erfassungsbereich für die zuverlässige Detektion von Personen oder anderen bewegten Wärmequellen

  • Integriertes Mikrofon für die Überwachung von verwinkelten Räumen

  • Nachlaufzeit, Helligkeit und Geräuschempfindlichkeit stufenlos einstellbar, Mikrofon ausschaltbar

  • Für Montagehöhen zwischen 1.1 - 2.2 m

  • 1 Kanal für Lichtsteuerung

  • Hochleistungs-Schaltrelais für alle gebräuchlichen Lastarten (inkl. EVG, LED-Betriebsgeräte)

wm_nm_kal_MZ

Masse in mm

Montageeigenschaften
Montagehöhe empfohlen [m] 1.1
Montagehöhe maximum [m] 4
Montagehöhe minimum [m] 1.1
Montagekategorie Bausatz
Material und Bauform
Farbe n/a
UV-Beständig UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart Steckklemme
Geeignet für C-Last ja
Netzfrequenz [Hz] 50 - 60
Spannungsart AC
Spannungsversorgung 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung Bewegungsmelder
Erfassungswinkel [°] 180
Mikrofon ja
Funktionseigenschaften
Anzahl Kanäle 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx] 5 - 2000
Impulsfunktion ja (einstellbare Pausenzeit)
max. Einschaltstrom 800 A (max. 200 µs)
max. Nachlaufzeit 16 min
max. Schaltleistung 2300 W (cos ϕ=1)
min. Nachlaufzeit 15 s
Funktionseigenschaften [Eingang]
Tastereingang ja
Deklarationen
Betriebstemperatur [°C] -25 °C - +55 °C
Halogenfrei ja
Schutzart [IP] 20
Schutzklasse II

wand_normal_EB

links: Aufsicht, rechts: Seitenansicht

Reichweite bei sitzender Tätigkeit (Präsenz)
Rechweite bei direktem Draufzugehen (radial)
Reichweite bei seitlichem Vorbeigehen (tangential)

Masse in m

1) Normalbetrieb

indoor_180_kombi_n_SS

Bewegungs- und helligkeitsabhängige Lichtsteuerung

2) Normalbetrieb mit RC-Glied

indoor_180_kombi_nrc_SS

Bei Schaltung von netzparallelen Induktivitäten (Leuchtstofflampen, Schütze etc.) kann ein RC-Glied nötig sein.

3) Normalbetrieb mit externem Taster

indoor_180_kombi_nt_SS

Mittels einem kurzen Tastendruck kann die Beleuchtung bei Bedarf manuell ein- bzw. ausgeschaltet werden (Achtung: Leuchtdrucktaster ohne Neutralleiteranschluss werden nicht unterstützt).

4) Dauerlichtbetrieb mit externem Schalter

indoor_180_kombi_ds_SS

Ermöglicht das manuelle Einschalten der angeschlossenen Beleuchtung. Achtung: Licht muss wieder manuell ausgeschaltet werden.

5) Parallelbetrieb

indoor_180_kombi_p_SS

Es sollten nie mehr als 5 Bewegungsmelder parallel geschaltet werden.

6) Impulsbetrieb an Treppenhausautomat

indoor_180_kombi_im_SS

Die Impulsfunktion muss aktiviert sein.

7) Betrieb mit Drehschalter «Hand - 0 - Automat»

indoor_180_kombi_hos_SS

Variante A: Unterbrechung des Lampendrahtes; Variante B: Unterbrechung der Stromversorgung zum PIR

Type Beschreibung
Datenblatt Datenblatt Indoor 180 NM Kombi KAL
Bedienungsanleitung Bedienungsanleitung Indoor 180 Kombi (Ab Frühling 2024) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Frühling 2022) ( de )
Bedienungsanleitung Indoor 180 Kombi (ab Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi BEG-NAP-NUP (bis ca. Herbst 2019) ( de )
Bedienungsanleitung Indoor 180 Kombi ( de )
Typ: Indoor 180 NM Kombi KAL
Beschreibung: Bewegungsmelder 10A, Befestigungsplatte Kallysto
E-Nr.: 535 920 063
Art-Nr.: 141930
EAN: 4007529651696

Montageeigenschaften
Montagehöhe empfohlen [m]: 1.1, Montagehöhe maximum [m]: 4, Montagehöhe minimum [m]: 1.1, Montagekategorie: Bausatz
Material und Bauform
Farbe: n/a, UV-Beständig: UV-stabilisiertes Polycarbonat
Elektrotechnische Eigenschaften
Anschlussart: Steckklemme, Geeignet für C-Last: ja, Netzfrequenz [Hz]: 50 - 60, Spannungsart: AC, Spannungsversorgung: 230 V (+/- 10 %)
Sensoreigenschaften
Ausführung: Bewegungsmelder, Erfassungswinkel [°]: 180, Mikrofon: ja
Funktionseigenschaften
Anzahl Kanäle: 1
Funktionseigenschaften [Ausgang]
Ansprechhelligkeit [lx]: 5 - 2000, Impulsfunktion: ja (einstellbare Pausenzeit), max. Einschaltstrom: 800 A (max. 200 µs), max. Nachlaufzeit: 16 min, max. Schaltleistung: 2300 W (cos ϕ=1), min. Nachlaufzeit: 15 s
Funktionseigenschaften [Eingang]
Tastereingang: ja
Deklarationen
Betriebstemperatur [°C]: -25 °C - +55 °C, Halogenfrei: ja, Schutzart [IP]: 20, Schutzklasse: II

Lieferant:

Swisslux AG

Industriestrasse 8

CH-8618 Oetwil am See

Artikel im Lieferumfang enthalten

[141719] Indoor 180 N Kombi

Indoor 180 N Kombi

Bewegungsmelder 10A

E-Nr.: 535 910 007
[141730] BP KAL

BP KAL

Befestigungsplatte

E-Nr.: 376 163 003
[142573] AC-180

AC-180

Abdeckclips zu Wandmelder 180°, transparent

Art-Nr.: 142573

Zubehör

[141624] RC-1

RC-1

Entstörkondensator Mini

E-Nr.: 535 999 097
[142323] RC-HU

RC-HU

Entstörkondensator für die Hutschiene

E-Nr.: 578 500 019
